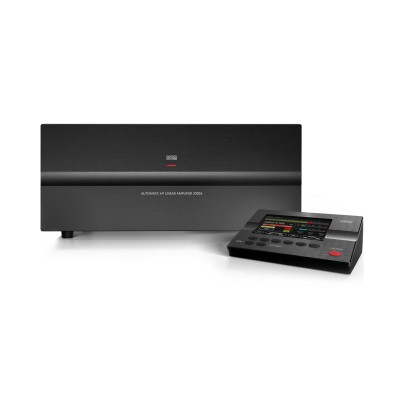

Amplificateur HF Acom 2000A

L'amplificateur linéaire automatique HF ACOM 2000A est l'amplificateur HF le plus avancé au monde, conçu pour une utilisation radioamateur. L'ACOM 2000A est le premier amplificateur HF amateur à inclure à la fois un réglage entièrement automatique et des capacités de contrôle numérique sophistiquées. Ce nouvel amplificateur révolutionnaire offre une puissance PEP de 2 kW dans tous les modes et fonctionne sur toutes les bandes HF.

Une nouvelle norme en matière de fonctionnalités et de performances des amplificateurs HF

L'ACOM 2000A représente une avancée majeure dans l'état de l'art en matière de conception d'amplificateurs HF. L'ACOM 2000A change à jamais la façon dont les opérateurs radioamateurs utilisent les amplificateurs de puissance HF dans leurs stations.

Le réglage automatique permet des changements de bande rapides et instantanés.

Un tuner interne permet à l'amplificateur d'accepter des disparités d'antenne VSWR élevées (jusqu'à 3 : 1), éliminant ainsi souvent le coût et la complexité d'un tuner d'antenne externe haute puissance.

Le port de contrôle numérique RS-232 permet une intégration complète avec n'importe quelle configuration de station distante et automatique.

Des circuits de protection avancés garantissent la sécurité de l'amplificateur dans toutes les conditions de fonctionnement possibles.

Les fonctions de diagnostic à distance et la conception modulaire facilitent l'identification et la réparation des pannes.

Une technologie de pointe améliore le design classique.

La conception classique de l'amplificateur haute fréquence a été suivie dans la conception de l'ACOM 2000A, en utilisant deux nouvelles tétrodes en céramique hautes performances ACOM GU74B fonctionnant sur réseau.

Cette configuration a été choisie pour sa stabilité inhérente et sa génération d'émissions parasites extrêmement faible. ACOM a associé cette configuration éprouvée à la technologie de contrôle numérique la plus avancée pour créer un amplificateur doté de performances, de fonctionnalités et d'une fiabilité exceptionnelles.

Signal propre

Tétrodes pilotées par grille, rétroaction négative sur la cathode et excellente charge observée par l'émetteur-récepteur avec un VSWR d'entrée généralement inférieur à 1,2 : 1.

La tension S/G régulée produit une sortie de distorsion extrêmement faible. Les IMD typiques mesurés sont -40 dB (3ème ordre) et -45 dB (5ème ordre).Le réseau Pi-L classique, les bobines à air (sans ferrite) et la disposition soigneusement conçue du filtre de sortie offrent des émissions harmoniques typiques inférieures à -55 dBc (2ème ordre) et inférieures à -70 dBc (3ème ordre et plus). Ainsi, la probabilité de QRM, BCI ou TVI est considérablement minimisée.

Réglage entièrement automatique

Les fonctions de réglage automatique de l'ACOM 2000A représentent une véritable avancée dans la conception d'amplificateurs haute fréquence. Aucune ATU ne sera nécessaire pour un VSWR jusqu'à 3:1 (2:1 sur 160 m). L'adaptation des impédances effectives de l'antenne à la charge optimale des tubes de puissance est entièrement automatique. Le temps de réglage est généralement proche d’une seconde et aucune compétence n’est requise. En éliminant complètement les procédures de configuration fastidieuses, l'ACOM 2000A donne aux concurrents un réel avantage. Vous pouvez désormais changer de groupe sans aucune hésitation. Vous pouvez usiner n'importe quel multiplicateur que vous trouvez à l'aide d'un logiciel « viser et tirer », quelle que soit la bande, en sachant que l'amplificateur sera toujours réglé correctement et fonctionnera en toute sécurité.

L'amplificateur suit automatiquement la bande et la fréquence de l'émetteur-récepteur en moins d'une seconde. Aucun câble spécial n'est requis. Transmettez simplement un point en CW ou "Ah" en SSB.

L'ACOM 2000A divise chaque bande amateur en plusieurs segments de fréquence. L'utilisateur peut stocker jusqu'à dix réglages de réglage pour chaque segment de fréquence, permettant des réglages individuels pour plusieurs antennes sur chaque bande. Le rapport d'ondes stationnaires peut augmenter considérablement lorsqu'une antenne fonctionne loin de sa fréquence de résonance. Contrairement aux autres amplificateurs actuellement sur le marché, la séquence de réglage de sortie de l'ACOM 2000A permet à l'amplificateur de fonctionner à pleine puissance, même avec un VSWR jusqu'à 3:1 (2:1 sur 160 m).

Contrôle numérique avancé

Le contrôle par microprocesseur améliore les performances et permet un large éventail de nouvelles fonctionnalités avancées.

QSK

Pour le rodage complet (QSK), un relais à vide a été utilisé. La séquence de commutation émission/réception est garantie par un microprocesseur dédié.

Unité de télécommande

Dimensions de la RCU : 167 x 130 x 25 mm

Seule la télécommande doit être placée à proximité de l'opérateur tandis que l'unité principale peut être installée jusqu'à 3 mètres de distance. Les caractéristiques du RCU comprennent : l'état de l'amplificateur affiché sur l'écran LCD, le contrôle de toutes les fonctions, la mesure et/ou la surveillance des 20 paramètres les plus importants, l'assistance technique embarquée, les suggestions de dépannage, l'enregistrement des heures de travail, l'éventuel mot de passe fourni.

Entretien facile

Le système de protection évite de graves dommages à l'amplificateur et fournit des informations sur les 12 interventions de protection les plus récentes qui sont stockées dans une INFO BOX pour un diagnostic à distance via ligne téléphonique, PC et Internet.

RS232 et utilisation du réseau

Toutes les fonctions sont accessibles depuis un PC via le port série RS232. Le réseau local peut inclure plusieurs amplificateurs/antennes opérationnels dans un système.
