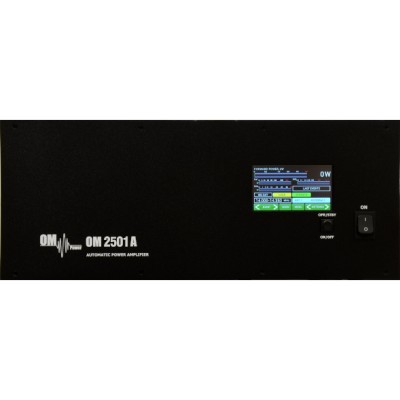

Om Power OM 2501A amplificateur HF automatique 2500 watts GU84B

L'amplificateur linéaire automatique OM2501A est conçu pour toutes les bandes amateurs ondes courtes de 1,8 à 29 MHz (y compris les bandes WARC) et tous les modes. Il comporte une seule pièce de tétrode en céramique FU-278F ou GU84B.

Les avantages de l'OM2501A :

Compatibilité totale avec TRXs-CAT

- J'ARRIVE

 – YAESU

 – ÉLECTRICITÉ

 – Ten-Tec Orion

-Kenwood

 - Protocole d'émetteur-récepteur Icom utilisé par les appareils microHAM - Sortie CI-V (MK II, MK2R, MK2R+, etc.)

 – Série Flex Radio 6xxx

 – Anan des laboratoires Apache

Bande sensible aux radiofréquences et commutation de fréquence, à utiliser avec des radios non CAT

Commutation automatique entre les bandes

Réglage automatique des bandes par segments

Commutation automatique du filtre passe-bande - Sortie BAND DATA compatible avec les radios YAESU (code BCD)

Commutation automatique des commutateurs d'antenne : le nombre maximum d'antennes est de 10, contrôlé par le code de sortie BCD

Contrôle à distance via une application PC Windows

Spécification OM2501A :

Couverture de fréquence : Bandes amateurs 1,8 - 29,7 MHz, y compris WARC

Puissance de sortie : 2 500 W en SSB et CW sur les bandes HF,

2 000 W en RTTY/FM

Puissance d'entrée : 30 à 60 W pour une puissance de sortie maximale

Impédance d'entrée : 50 Ohm, VSWR <1,5 : 1

Gain de puissance :  17 dB

Impédance de sortie : 50 Ohms asymétrique

SWR de sortie maximale : 3:1

Protection SWR : Passe automatiquement en STBY lorsque la puissance réfléchie est de 350 W ou plus.

Distorsion d'intermodulation : meilleure que -32 dBc

Suppression des harmoniques : <-50 dBc

Tube : 1x tétrode en céramique FU-728F ou GU84B

Refroidisseur : Ventilateur centrifuge + ventilateur axial

Vitesse de réponse du réglage AUTO : inférieure à 0,5 s dans la même BANDE, inférieure à 2 s si hors BANDE

Alimentation : tensions commutables - 220/230/240 V pour 50 Hz ou 230/240/250 V pour 60 Hz

(ou autres tensions primaires, par exemple 200 V 50 / 60 Hz pour le Japon)

Transformateurs : 2 transformateurs toroïdaux de 2 kVA

Dimensions : 485 x 200 x 455 mm (largeur x hauteur x profondeur)

Poids : 40 kg

Circuit de protection : - VSWR trop élevé

  - Courant d'anode trop élevé

  - Erreur de tension d'anode

  - Courant d'écran trop élevé

  - Erreur de tension d'écran

  - Courant secteur trop élevé

  - Erreur de tension secteur

  - Erreur de tension de chauffage

  - Mauvais réglage par PA

  - Température trop élevée

  - Démarrage progressif pour protéger vos fusibles

  - "serrure de contact" avec amplificateur ouvert

Indications : Écran tactile couleur 4,3"

Caractéristiques : Niveau élevé de protection

  Mémoire des défauts et des avertissements, maintenance facile

  Configuration automatique du courant d'anode (BIAS) : pas besoin de réglage manuel après avoir changé le tube

  Trois modes de fonctionnement programmables du ventilateur axial

  Opération QSK terminée

  De nombreux paramètres de fonctionnement à afficher

  Télécommande - connecteur pour connexion LAN - logiciel de contrôle à distance gratuit

  Prise en charge de la commutation ANT externe automatique

Connexion LAN

L'amplificateur de puissance est interfacé au LAN via XPORT de Lantronix (type XP1001000-05R). De plus amples informations peuvent être trouvées sur www.lantronix.com.

Les paramètres d'usine par défaut de XPORT sont :

Adresse IP : 192.168.1.222

Masque : 255.255.255.0

Passerelle : 192.168.1.1

Il s'agit strictement de paramètres par défaut. Vous pouvez modifier n'importe lequel de ces éléments en accédant à l'interface graphique Web XPORT via votre navigateur Web. La modification d'autres paramètres de l'interface XPORT n'est pas recommandée car cela pourrait entraîner une perte de communication. Il n'y a pas de nom d'utilisateur ni de mot de passe par défaut. Nous vous recommandons fortement de protéger votre interface web avec votre nom d'utilisateur et votre mot de passe.

Un logiciel spécial est requis pour le contrôle et la surveillance à distance via LAN. Il est disponible gratuitement et peut être téléchargé à l'adresse suivante :

https://www.om-power.com/download/HF_PA_Manager_v3.31-setup.exe.

REMARQUE : Pour que le logiciel fonctionne correctement, il est nécessaire de disposer des ports LAN 9999 et 10001 accessibles.
