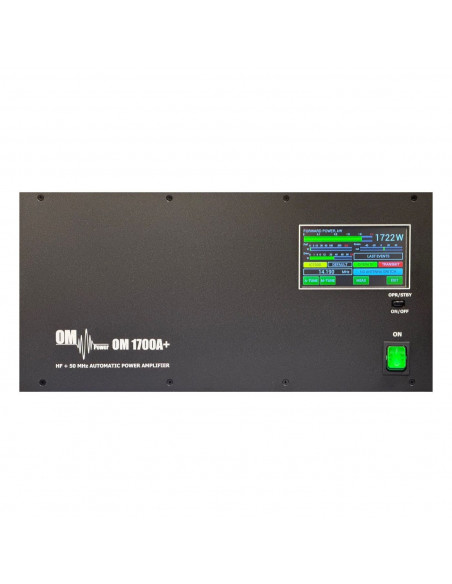

OM Power OM-1700A+ Amplificateur automatique HF 1700 watts

L'amplificateur automatique OM Power OM-1700A+ HF, 1 700 Watts est un système de sonorisation automatique léger et compact de classe 1 700 W qui peut également être utilisé à distance. La tétrode céramique 4CX1500B fournit une puissance suffisante sur ondes courtes et 6 m dans toutes les situations, que ce soit en SSB, CW ou RTTY. Pour le piloter, un émetteur-récepteur normal avec une puissance d'émission de 40 à 60W suffit. Le PA peut être utilisé sur toutes les bandes de 160 à 6 m, y compris les bandes WARC.

La particularité de l'amplificateur de puissance OM-1700A+ est son fonctionnement entièrement automatique. Il n'est plus nécessaire de régler les circuits : le PA mesure la fréquence d'émission et s'ajuste automatiquement. Cela se produit très rapidement : dans la même bande en 0,5 seconde environ, lors d'un changement de bande en 3 secondes environ. Ce fonctionnement entièrement automatique ne nécessite même pas de connexion CAT ! Bien entendu, tous les émetteurs-récepteurs HF courants peuvent être connectés via CAT, simplifiant encore davantage le fonctionnement de la station. Une autre connexion peut être établie via Ethernet au réseau local. De cette façon, vous pouvez surveiller et contrôler l’amplificateur de puissance depuis un ordinateur distant.

Comme tous les amplificateurs de puissance OM-Power, l'OM-1700A+ est équipé de tous les mécanismes de sécurité habituels, tels que la protection contre les ROS élevés, les pannes de courant ou de tension du filament, les pannes de courant ou de tension secteur, la température, l'ouverture du boîtier et bien plus encore. Une mémoire d'erreurs facilite le diagnostic ultérieur. L'écran couleur de 4,3 pouces indique très clairement l'état de fonctionnement à tout moment. L'écran fait également office de (seul) élément de commande (écran tactile). Le raccordement à l'alimentation électrique s'effectue via un câble 230 V ; la puissance absorbée est d'environ 3 kVA.

Caractéristiques spéciales de l'OM-Power OM-1700A+ :

Changement automatique de bande

Réglage automatique

Sélection automatique du filtre de bande

Affichage clair, même en cas d'erreur.

La mémoire des erreurs facilite le diagnostic

Trois modes de refroidissement sélectionnables (deux ventilateurs)

Commutation d'émission/réception compatible QSK avec relais à vide

Le transformateur de puissance peut être facilement retiré pour faciliter le transport.

Contrôle et surveillance à distance via le réseau Ethernet

Données techniques OM-1700A+ :

Plage de fréquence : 1,8 - 29,7 MHz, 50 - 52 MHz

Puissance de sortie :

SSB 1700W (HF); 1 500 W (50 MHz)

CW 1700W (HF); 1 500 W (50 MHz)

RTTY 1300W (HF);

FT8 1000W (HF); 800 W (50 MHz)

Puissance d'entrée : 40-60 W

Impédance d'entrée : 50 Ω (VSWR ≤ 1,5:1)

Impédance de sortie : 50 Ω asymétrique

Gain : 15 dB

SWR maximum autorisé (sortie) : 3:1

Circuit de protection SWR : Arrêt automatique en cas de retour de puissance ≥ 350 W

Produits d'intermodulation : ≤ 32 dBc

Suppression des ondes parasites : 1,8 - 30 MHz ≥ 50 dBc

30 - 54 MHz ≥ 70 dBc

Vitesse de réglage : 0,5 s en bande, max. 3 s hors bande

Tube : 4CX1500B

Ventilateur : 1x radial, 1x axial

Tension d'entrée : 200, 220, 230, 240 VCA 50/60 Hz
