Amplificateur linéaire Acom 700s 700 watts hf + 50mhz

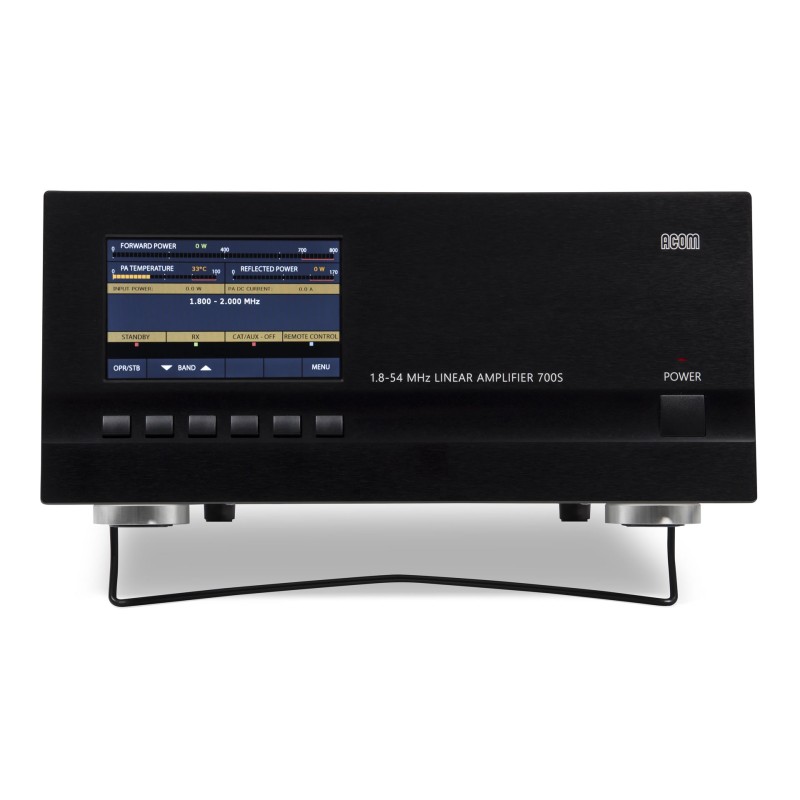

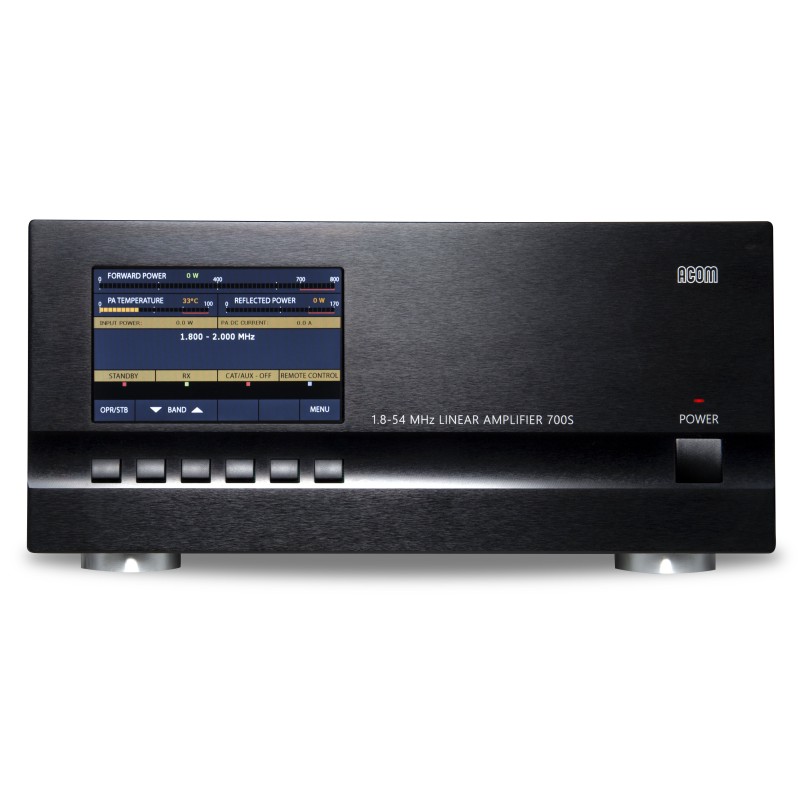

Écran couleur haute résolution de 5 pouces (5 pouces) (108 x 65 mm), 800 x 480 pixels et couleur 24 bits.

L'étage final utilise des transistors à effet de champ (MOSFET) de type MRFE6VP61K25N, conçus pour résister à un écart de sortie élevé (SWR) et destinés à fonctionner dans des applications aérospatiales, industrielles, mobiles et de diffusion.

L'étage PA final utilise un transistor LDMOS robuste – MRFE6VP61K25N ou équivalent.

Compatible avec tous les modèles d'émetteur-récepteur disponibles sur le marché - ne nécessite pas de signaux spéciaux : il suffit de "mettre à la terre" (PTT) et de 40 W de puissance d'entraînement RF.

Circuit d'entrée à large bande fournissant une charge d'émetteur-récepteur parfaite avec un ROS inférieur à 1,2 : 1 (généralement 1,1 : 1), sans réaccord sur toute la plage de fréquences de 1,8 à 54 MHz.

Le fonctionnement global de l'ACOM 700S est extrêmement simplifié : les menus à l'écran sont intuitifs et faciles à suivre et aucune compétence particulière de l'opérateur n'est requise lors du changement de bande de fréquences.

Possibilité de contrôle automatique : lorsqu'il est connecté à un émetteur-récepteur doté d'une interface CAT, l'amplificateur surveille en permanence, suit dûment la fréquence de fonctionnement et change de bande en conséquence.

Même s'il n'est pas connecté à l'interface CAT, l'amplificateur vérifie la fréquence du signal d'entrée via le compteur de fréquence intégré et change automatiquement de bande.

Contrôlé à distance par interface RS232.

Prend soin de lui-même pendant le fonctionnement grâce à des circuits de protection qui fonctionnent en continu dans tous les modes.

L'opérateur peut surveiller numériquement plus de 10 paramètres concernant le régime de fonctionnement de l'amplificateur.

Facilité de maintenance : des données détaillées (55 paramètres) sur chacun des 28 derniers déclenchements de protection contre les défauts majeurs sont stockées dans la mémoire non volatile de l'amplificateur.

Pratique pour les expéditions et les opérations sur le terrain : construction extrêmement compacte et légère, plage de tension secteur étendue (100 V ÷ 240 V), courant de crête limité et courant d'alimentation consommé purement sinusoïdal, correction automatique du facteur de puissance (PFC) - tous les paramètres importants en fonctionnement sur secteur, générateurs, etc. instables.caractéristiques obtenues grâce à l'alimentation à découpage intégrée (SMPS).

Compatibilité électromagnétique (CEM) parfaite avec les équipements de stations radio haute sensibilité et puissants (récepteurs, ordinateurs, amplificateurs multiples) dépassant les exigences CEM standard grâce à l'utilisation de PFC et de filtres radiofréquences intégrés supplémentaires.

SPÉCIFICATIONS

a) Puissance de sortie nominale : 700 W +/- 0,5 dB, PEP ou support continu.

b) Distorsions d'intermodulation (IMD3) : supérieures à 31 dB en dessous de la sortie PEP nominale.

c) Suppression de l'émission des émissions harmoniques et parasites : meilleure que 60 dB (65 dB en général).

d) Impédances d'entrée et de sortie : valeur nominale : 50 Ohm asymétrique, connecteurs de type UHF (SO239) ;

• circuit d'entrée : large bande, ROS inférieur à 1,2 : 1 (1,1 : 1 généralement) ; Plage continue de 1,8 à 54 MHz sans réaccord ni commutation ;

• SWR du chemin de contournement RF - inférieur à 1,1 : 1, 1,8-54 MHz ;

• SWR admissible à la charge de sortie (antenne) : jusqu'à 3 : 1 avec réduction de puissance proportionnelle et jusqu'à 1,5 : 1 pour la pleine puissance de sortie ;

e) Gain de puissance RF : 14 dB +/- 1 dB ;

f) Tension d'alimentation secteur : 100 V-240 V sans commutation ;

g) Consommation d'énergie à la puissance de sortie maximale : 1 350 VA ou moins avec un facteur de puissance de 0,95 ou plus ;

h) Consommation électrique en mode basse consommation (veille) : moins de 1 VA ;

i) est conforme aux réglementations de sécurité et aux normes de compatibilité électromagnétique de l'UE, ainsi qu'aux règles de la Federal Communications Commission (FCC) des États-Unis ;

j) Conditions environnementales de travail :

• plage de température : -10 C à +40 C (14 F à 104 F) ;

• humidité relative de l'air : jusqu'à 95 % à 35 C (95 F) ;

k) Dimensions (saillies non incluses) et poids, en fonctionnement : (P x L x H) 326 x 143 x 365 mm (12,8 x 5,6 x 14,2 pouces) ; 11,8 kg (26 livres).
