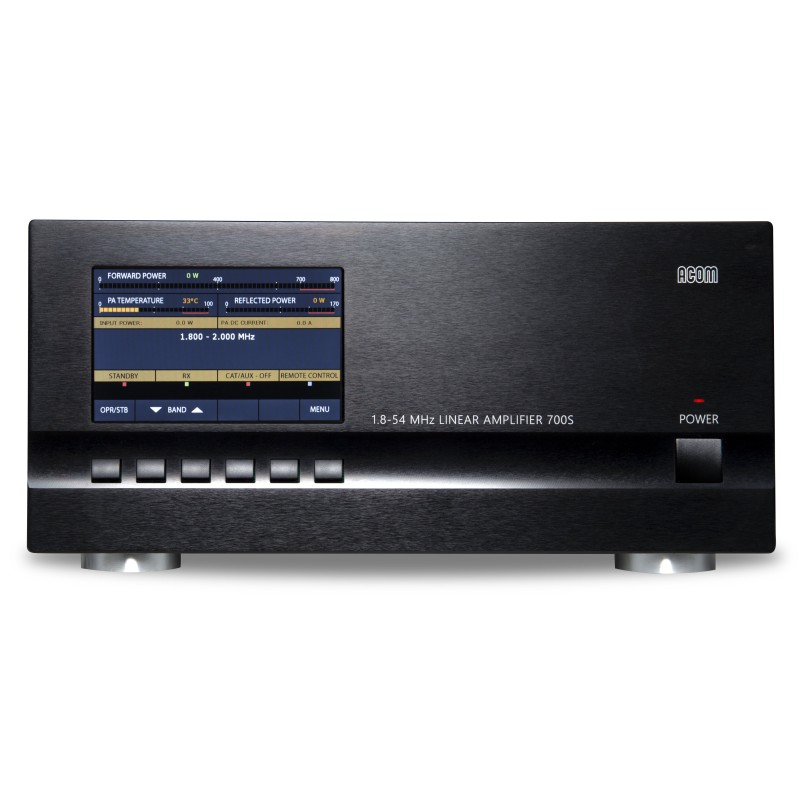

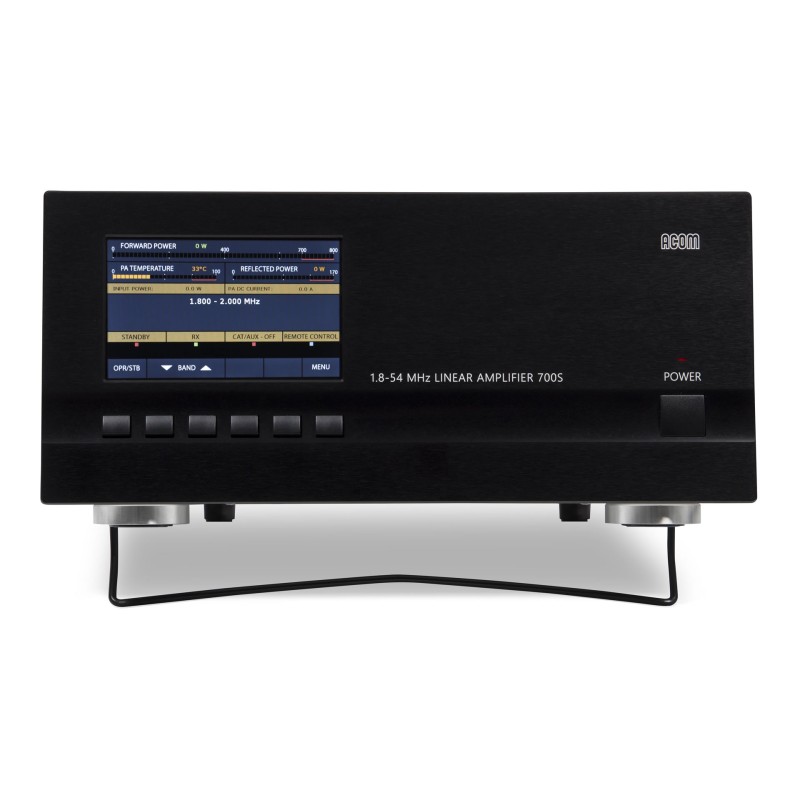

Amplificador lineal Acom 700s 700 vatios hf + 50mhz

Pantalla en color de alta resolución de 5 pulgadas (5") (108 x 65 mm), 800 x 480 píxeles y color de 24 bits.

La etapa final utiliza transistores de efecto de campo (MOSFET) tipo MRFE6VP61K25N, diseñados para soportar una alta discrepancia de salida (SWR) y destinados a su funcionamiento en aplicaciones aeroespaciales, industriales, móviles y de radiodifusión.

La etapa final de PA utiliza un transistor LDMOS robusto: MRFE6VP61K25N o equivalente.

Compatible con todos los modelos de transceptores disponibles en el mercado; no requiere señales especiales: solo "tierra para transmitir" (PTT) y 40 W de potencia de accionamiento RF.

Circuito de entrada de banda ancha que proporciona una carga perfecta del transceptor con ROE inferior a 1,2:1 (normalmente 1,1:1), sin resintonización en todo el rango de frecuencia de 1,8 a 54 MHz

El funcionamiento general del ACOM 700S está extremadamente simplificado: los menús en pantalla son intuitivos y fáciles de seguir y no se requieren habilidades especiales del operador al cambiar las bandas de frecuencia

Posibilidad de control automático: cuando se conecta a un transceptor con interfaz CAT, el amplificador monitorea constantemente, sigue debidamente la frecuencia de funcionamiento y cambia de banda en consecuencia.

Incluso si no está conectado a la interfaz CAT, el amplificador verifica la frecuencia de la señal de entrada a través del contador de frecuencia incorporado y cambia de banda automáticamente.

Controlado remotamente por interfaz RS232.

Se cuida solo durante el funcionamiento gracias a los circuitos de protección que funcionan continuamente en todos los modos.

El operador puede monitorear digitalmente más de 10 parámetros relacionados con el régimen de funcionamiento del amplificador.

Facilidad de mantenimiento: los datos detallados (55 parámetros) de cada uno de los últimos 28 disparos de protección contra fallas importantes se almacenan en la memoria no volátil del amplificador.

Conveniente para expediciones y operaciones de campo: construcción extremadamente compacta y liviana, rango de voltaje de red extendido (100 V ÷ 240 V), corriente máxima limitada y corriente de suministro consumida puramente sinusoidal, corrección automática del factor de potencia (PFC): todos parámetros importantes en funcionamiento con redes inestables, generadores, etc.características conseguidas gracias a la fuente de alimentación conmutada integrada (SMPS).

Perfecta compatibilidad electromagnética (EMC) con equipos de estaciones de radio potentes y de alta sensibilidad (receptores, ordenadores, amplificadores múltiples) que superan los requisitos estándar de EMC gracias al uso de PFC y filtros de radiofrecuencia integrados adicionales.

ESPECIFICACIONES

a) Potencia nominal de salida: 700W +/- 0,5 dB, PEP o soporte continuo.

b) Distorsiones de intermodulación (IMD3): mejor que 31 dB por debajo de la salida PEP nominal.

c) Supresión de la emisión de emisiones armónicas y parásitas: mejor que 60 dB (65 dB generalmente).

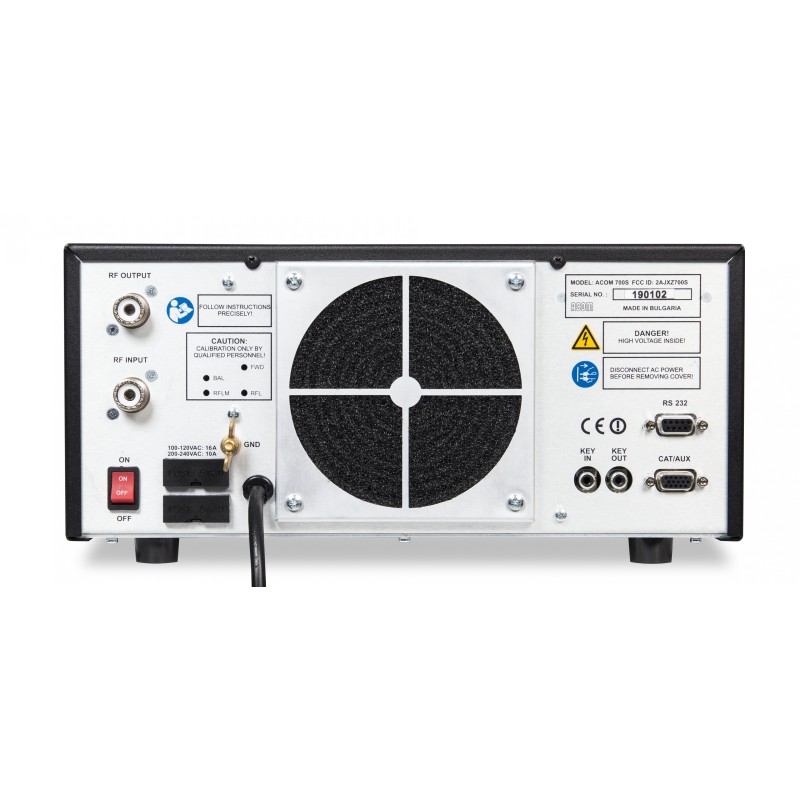

d) Impedancias de entrada y salida: valor nominal: 50 Ohm no balanceados, conectores tipo UHF (SO239);

• circuito de entrada: banda ancha, ROE inferior a 1,2:1 (normalmente 1,1:1); Rango continuo de 1,8 a 54 MHz sin resintonización ni conmutación;

• Ruta de derivación de RF SWR: menos de 1,1: 1, 1,8-54 MHz;

• ROE permitida en carga de salida (antena): hasta 3:1 con reducción de potencia proporcional y hasta 1,5:1 para potencia de salida total;

e) Ganancia de potencia de RF: 14 dB +/- 1 dB;

f) Tensión de alimentación principal: 100V-240V sin conmutación;

g) Consumo de energía a máxima potencia de salida: 1350 VA o menos con un factor de potencia de 0,95 o mayor;

h) Consumo de energía en modo de bajo consumo (en espera): menos de 1VA;

i) cumple con las normas de seguridad de la UE y los estándares de compatibilidad electromagnética, así como con las normas de la Comisión Federal de Comunicaciones (FCC) de EE. UU.;

j) Condiciones ambientales de trabajo:

• rango de temperatura: -10 C a +40 C (14 F a 104 F);

• Humedad relativa del aire: hasta 95 % a 35 C (95 F);

k) Dimensiones (protuberancias no incluidas) y peso en funcionamiento: (Pr x An x Al) 326 x 143 x 365 mm (12,8 x 5,6 x 14,2 pulgadas); 11,8 kg (26 libras).
