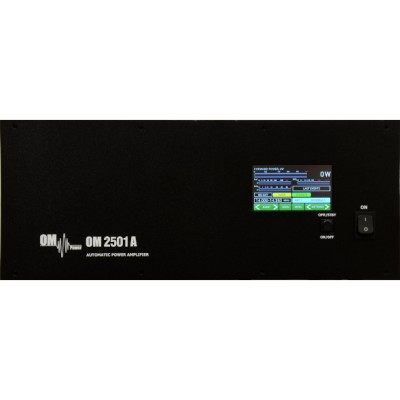

Om Power OM 2501A amplificador automático de alta frecuencia 2500 vatios GU84B

El amplificador lineal automático OM2501A está diseñado para todas las bandas de aficionados de onda corta de 1,8 a 29 MHz (incluidas las bandas WARC) y todos los modos. Cuenta con una sola pieza de tetrodo cerámico FU-278F o GU84B.

Las ventajas de OM2501A:

Compatibilidad total con TRXs-CAT

- YA VENGO

- YAESU

- ELECCRAFT

- Orión Ten-Tec

- Kenwood

- Protocolo de transceptor Icom utilizado por dispositivos microHAM - Salida CI-V (MK II, MK2R, MK2R+, etc.)

- Radio Flex Serie 6xxx

- Laboratorios Apache Anan

Banda sensible a radiofrecuencia y conmutación de frecuencia, para uso con radios que no son CAT

Cambio automático entre bandas

Sintonización automática de bandas por segmentos

Cambio automático de filtro de paso de banda - Salida BAND DATA compatible con radios YAESU (código BCD)

Conmutación automática de conmutadores de antena: el número máximo de antenas es 10, controlado por el código de salida BCD

Control remoto a través de la aplicación para PC con Windows

Especificación OM2501A:

Cobertura de frecuencia: Bandas de aficionados 1,8 - 29,7 MHz incluida WARC

Potencia de salida: 2500 W en SSB y CW en bandas HF,

2000W en RTTY/FM

Potencia de entrada: 30 a 60 W para potencia de salida máxima

Impedancia de entrada: 50 ohmios, VSWR <1,5: 1

Ganancia de potencia: 17 dB

Impedancia de salida: 50 ohmios no balanceados

ROE de salida máxima: 3:1

Protección ROE: Cambia automáticamente a STBY cuando la potencia reflejada es de 350 W o más

Distorsión de intermodulación: mejor que -32 dBc

Supresión armónica: <-50 dBc

Tubo: 1x tetrodo cerámico FU-728F o GU84B

Enfriador: Ventilador centrífugo + Ventilador axial

Velocidad de respuesta de sintonización AUTOMÁTICA: menos de 0,5 s dentro de la misma BANDA, menos de 2 s si está fuera de BANDA

Fuente de alimentación: voltajes conmutables: 220/230/240 V para 50 Hz o 230/240/250 V para 60 Hz

(u otros voltajes primarios, por ejemplo, 200 V 50/60 Hz para Japón)

Transformadores: 2 unidades de transformador toroidal de 2kVA

Dimensiones: 485 x 200 x 455 mm (ancho x alto x fondo)

Peso: 40 kg

Circuito de protección: - VSWR demasiado alto

  - Corriente del ánodo demasiado alta

  - Error de voltaje del ánodo

  - Pantalla actual demasiado alta

  - Error de voltaje de la pantalla

  - Corriente de red demasiado alta

  - Error de tensión de red

  - Error de voltaje de calefacción

  - Sintonización errónea por PA

  - Temperatura demasiado alta

  - Arranque suave para proteger sus fusibles

  - "cerradura de encendido" con amplificador abierto

Indicaciones: Pantalla táctil a color de 4,3"

Características: Alto nivel de protección

  Memoria para fallos y avisos, fácil mantenimiento

  Configuración automática de la corriente del ánodo (BIAS): no es necesario ajustar manualmente después de cambiar el tubo

  Tres modos de funcionamiento programables del ventilador axial

  Operación QSK completa

  Muchos parámetros operativos para ver

  Control REMOTO - conector para conexión LAN - software de control remoto gratuito

  Admite cambio ANT externo automático

Conexión LAN

El amplificador de potencia está conectado a la LAN a través del XPORT de Lantronix (tipo XP1001000-05R). Puede encontrar más información en www.lantronix.com.

La configuración predeterminada de fábrica de XPORT es:

Dirección IP: 192.168.1.222

Máscara: 255.255.255.0

Puerta de enlace: 192.168.1.1

Estas son configuraciones estrictamente predeterminadas. Puede cambiar cualquiera de estos accediendo a la GUI web de XPORT a través de su navegador web. No se recomienda cambiar otros parámetros de la interfaz XPORT ya que esto puede causar pérdida de comunicación. No hay un nombre de usuario ni una contraseña predeterminados. Le recomendamos encarecidamente que proteja su interfaz web con su nombre de usuario y contraseña.

Se requiere un software especial para el control remoto y el monitoreo a través de LAN. Está disponible de forma gratuita y se puede descargar desde la siguiente dirección:

https://www.om-power.com/download/HF_PA_Manager_v3.31-setup.exe.

NOTA: Para que el software funcione correctamente es necesario tener accesibles los puertos LAN 9999 y 10001.
