Amplificateur hf Acom 500S 500 w de 160 à 4 m de transistor

Amplificateur hf Acom 500S 500 w de 160 à 4 m de transistor Cet amplificateur de puissance se caractérise par sa robustesse, sa facilité d'utilisation et son poids de seulement 7,8 kg.

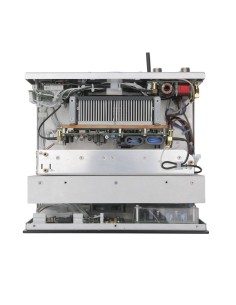

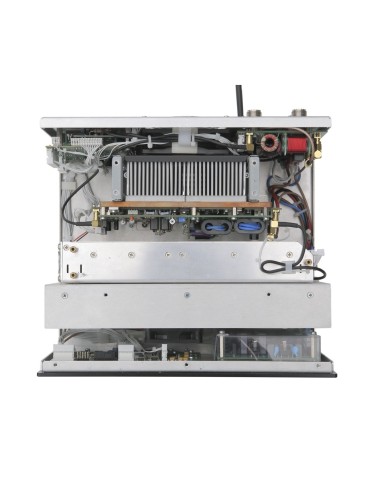

Cela le rend également adapté aux expéditions DX et à une utilisation portable. La puissance de sortie est maximale. 500 W sur toutes les bandes (160 m à 4 m, 1,8 - 70,5 MHz) ; la puissance est disponible dans tous les modes de fonctionnement et sans restrictions. La puissance de transmission est générée par un transistor LDMOS de très haute qualité, qui peut survivre même à une disparité.

Si l'étage de sortie est connecté à l'interface CAT de l'émetteur-récepteur, la fréquence de fonctionnement est automatiquement surveillée et, si nécessaire, la bande est automatiquement modifiée. Mais même sans câble CAT, grâce au compteur de fréquence intégré, l'appareil est capable de déterminer la fréquence de fonctionnement et de changer de bande si nécessaire. Une puissance d'entrée de 20 watts suffit pour atteindre la pleine puissance de sortie. Le circuit d'entrée est conçu avec une très large bande passante pour fournir à l'émetteur-récepteur un SWR optimal de 1:1,5 (généralement 1:2,1) sur toutes les bandes.

De nombreuses mesures de sécurité garantissent un fonctionnement sans interférence.

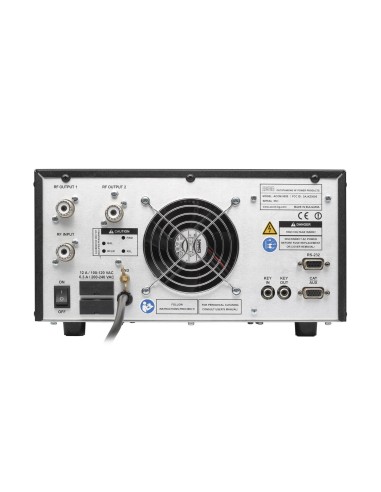

Le grand écran LCD couleur affiche toujours toutes les données importantes : puissance de sortie, puissance réfléchie, température PA, bande et bien plus encore. L'appareil est commandé via un système de menu clair avec les six boutons situés sous l'écran. Une interface CAT/AUX est utilisée pour la communication optionnelle avec l'émetteur-récepteur. Tous les types d'émetteurs-récepteurs et les protocoles les plus courants sont pris en charge. L'amplificateur de puissance peut également être contrôlé via une interface série (RS-232).

Acom installe une alimentation dans le 500S pouvant fonctionner de 100 V à 240 V. Le courant d'appel est automatiquement limité et l'alimentation offre une excellente correction du facteur de puissance (PFC). Associé à l'adaptation automatique à la tension d'entrée, un fonctionnement fiable est donc possible même en présence de générateurs, de tensions d'alimentation fluctuantes, etc.

L'ACOM-500S ne dispose pas de tuner automatique intégré. Jusqu'à un SWR d'environ 2:1, le PA fonctionne sans limitations, jusqu'à un SWR de 3:1, le PA réduit la puissance, au-delà de ce seuil, il s'éteint avec un signal de défaut.

La compatibilité électromagnétique est naturellement conforme aux exigences CE et aux réglementations FCC.Une compatibilité parfaite - aussi bien avec les équipements très sensibles qu'avec les autres appareils de la cabane (récepteurs, ordinateurs, autres amplificateurs) - est assurée grâce au PFC utilisé et aux filtres haute fréquence intégrés.
