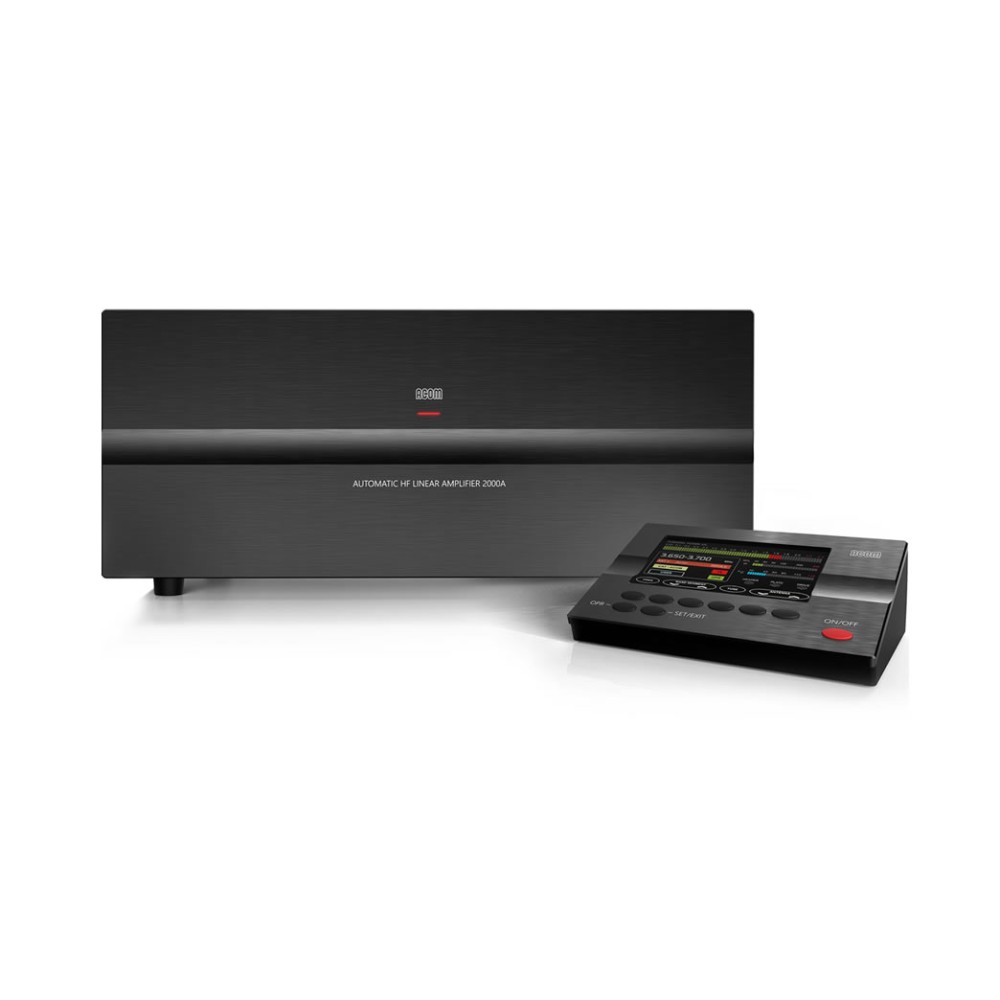

Amplificador de alta frecuencia Acom 2000A

El amplificador lineal automático ACOM 2000A HF es el amplificador HF más avanzado del mundo, diseñado para uso de radioaficionados. El ACOM 2000A es el primer amplificador de HF para aficionados que incluye sintonización totalmente automática y capacidades sofisticadas de control digital. Este nuevo y revolucionario amplificador ofrece potencia PEP de 2KW en todos los modos y funciona en todas las bandas de HF.

Un nuevo estándar en características y rendimiento de amplificadores de HF

ACOM 2000A representa un avance importante en el estado del arte del diseño de amplificadores de HF. El ACOM 2000A cambia para siempre la forma en que los radioaficionados utilizan los amplificadores de potencia HF en sus estaciones.

La sintonización automática hace que los cambios de banda sean rápidos e instantáneos.

Un sintonizador interno permite que el amplificador acepte desajustes de antena VSWR altos (hasta 3:1), lo que a menudo elimina el costo y la complejidad de un sintonizador de antena externo de alta potencia.

El puerto de control digital RS-232 permite una integración total con cualquier configuración de estación remota y automática.

Los circuitos de protección avanzados garantizan la seguridad del amplificador en todas las condiciones de funcionamiento posibles.

Las funciones de diagnóstico remoto y el diseño modular facilitan el aislamiento y la reparación de fallas.

La tecnología de vanguardia mejora el diseño clásico

En el diseño del ACOM 2000A se siguió el diseño clásico del amplificador de alta frecuencia, utilizando dos tetrodos cerámicos de alto rendimiento ACOM GU74B recién construidos que funcionan accionados por la red.

Esta configuración se eligió por su estabilidad inherente y su extremadamente baja generación de emisiones no esenciales. ACOM ha combinado esta configuración probada con la tecnología de control digital más avanzada para crear un amplificador con rendimiento, características y confiabilidad excepcionales.

Señal limpia

Tetrodos impulsados por la red, retroalimentación negativa al cátodo y excelente carga vista por el transceptor con VSWR de entrada generalmente inferior a 1,2:1.

El voltaje S/G regulado produce una salida de distorsión extremadamente baja. Los IMD típicos medidos son -40 dB (tercer orden) y -45 dB (quinto orden).La clásica red Pi-L, las bobinas de aire (sin ferrita) y el diseño cuidadosamente diseñado del filtro de salida ofrecen emisiones armónicas típicas por debajo de -55 dBc (segundo orden) y por debajo de -70 dBc (tercer orden y superiores). Así, la probabilidad de QRM, BCI o TVI se minimiza drásticamente.

Sintonización totalmente automática

Las funciones de sintonización automática del ACOM 2000A representan un verdadero avance en el diseño de amplificadores de alta frecuencia. No se necesitará ATU para VSWR hasta 3:1 (2:1 en 160 m). La adaptación de las impedancias efectivas de la antena a la carga óptima de los tubos de alimentación es completamente automática. El tiempo de sintonización suele ser cercano a un segundo y no se requiere ninguna habilidad. Al eliminar por completo los procedimientos de configuración que consumen mucho tiempo, el ACOM 2000A ofrece a los concursantes una ventaja real. Ahora puedes cambiar de banda sin dudarlo un momento. Puede mecanizar cualquier multiplicador que encuentre utilizando el software de apuntar y disparar, independientemente de la banda, con la seguridad de saber que el amplificador siempre estará sintonizado correctamente y funcionará de forma segura.

El amplificador sigue automáticamente la banda y frecuencia del transceptor en menos de un segundo. No se requieren cables especiales. Simplemente transmite un punto en CW o "Ah" en SSB.

El ACOM 2000A divide cada banda de aficionados en múltiples segmentos de frecuencia. El usuario puede almacenar hasta diez ajustes de sintonización para cada segmento de frecuencia, lo que permite configuraciones individuales para múltiples antenas en cada banda. La relación de onda estacionaria puede aumentar considerablemente cuando una antena se opera lejos de su frecuencia de resonancia. A diferencia de otros amplificadores actualmente en el mercado, la secuencia de sintonización de salida del ACOM 2000A permite que el amplificador funcione a máxima potencia, incluso con VSWR de hasta 3:1 (2:1 en 160 m).

Control digital avanzado

El control por microprocesador mejora el rendimiento y permite una amplia gama de nuevas funciones avanzadas.

QSK

Para el rodaje completo (QSK) se utilizó un relé de vacío. La secuencia de conmutación de transmisión/recepción está garantizada por un microprocesador dedicado.

Unidad de control remoto

Dimensiones de la unidad de control remoto: 167 x 130 x 25 mm

Solo es necesario colocar la unidad de control remoto cerca del operador, mientras que la unidad principal se puede instalar a una distancia de hasta 3 metros. Las características de la RCU incluyen: estado del amplificador mostrado en la pantalla LCD, control de todas las funciones, medición y/o monitoreo de los 20 parámetros más importantes, asistencia técnica a bordo, sugerencias para la resolución de problemas, registro de horas de trabajo, posible contraseña proporcionada.

Fácil mantenimiento

El sistema de protección previene daños graves al amplificador y proporciona información sobre las 12 intervenciones de protección más recientes que se almacenan en una CAJA DE INFORMACIÓN para el diagnóstico remoto a través de línea telefónica, PC e Internet.

RS232 y uso de red

Se puede acceder a todas las funciones desde una PC a través del puerto serie RS232. La red local puede incluir más de un amplificador operativo/antena en un sistema.
