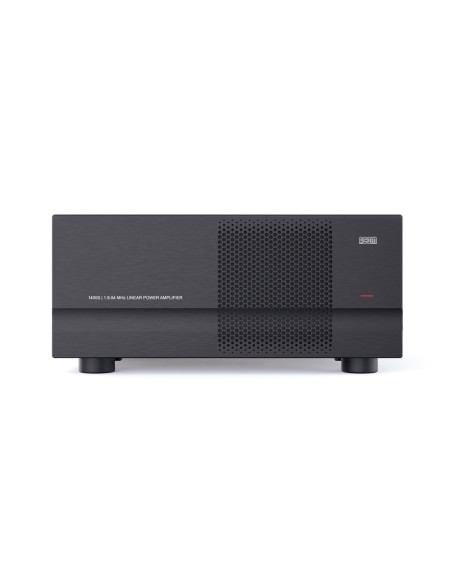

Amplificador HF de estado sólido Acom 1400 1,8-54 MHz 1200 vatios

El amplificador HF de estado sólido Acom 1400 de 1,8-54 Mhz y 1200 vatios se basa en la última tecnología de transistores LDMOS. La etapa final del PA utiliza un robusto transistor LDMOS de 65 V para modos de funcionamiento de alta resistencia. El amplificador está equipado de serie con una interfaz Ethernet y, por lo tanto, puede controlarse de forma remota a través de Internet a través de la interfaz web integrada.

Cobertura de frecuencia estándar

Todas las bandas de aficionados de 1,8 a 54 MHz:

1.800 - 2.000 MHz (banda de 160 m)

3500 - 4000 MHz (banda de 80 m)

5,020 - 5,455 MHz (banda de 60 m)*

7.000 - 7.300 MHz (banda de 40 m)

10,100 - 10,150 MHz (banda de 30 m)

14.000 - 14.350 MHz (banda de 20 m)

18,068 - 18,168 MHz (banda de 17 m)

21.000 - 21.450 MHz (banda de 15 m)

24,890 - 24,990 MHz (banda de 12 m)

28.000 - 29.700 MHz (banda de 10 m)

50 000 - 54 000 MHz (banda de 6 m)*

(*) Para obtener información específica sobre asignaciones y limitaciones, consulte los planes de ancho de banda regionales y las leyes aplicables;

En casos comerciales específicos, se pueden discutir extensiones o cambios en la cobertura de frecuencia, pero esto debe acordarse antes de realizar el pedido. En cualquier caso, esto no es una obligación del fabricante y no puede ser contrario a las normativas y leyes locales.

Potencia de salida nominal

1200 W ±0,5 dB, PEP o portadora continua, sin limitación de modo, en red de 200-264 VCA;

600 W cuando se alimenta con 90-132 V CA.

Distorsión de intermodulación (IM3)

Mejor que 31 dB por debajo de la PEP nominal;

Supresión de emisiones armónicas y parásitas

-60/-70 dB o menos (banda HF/50 MHz);

Impedancias de entrada y salida

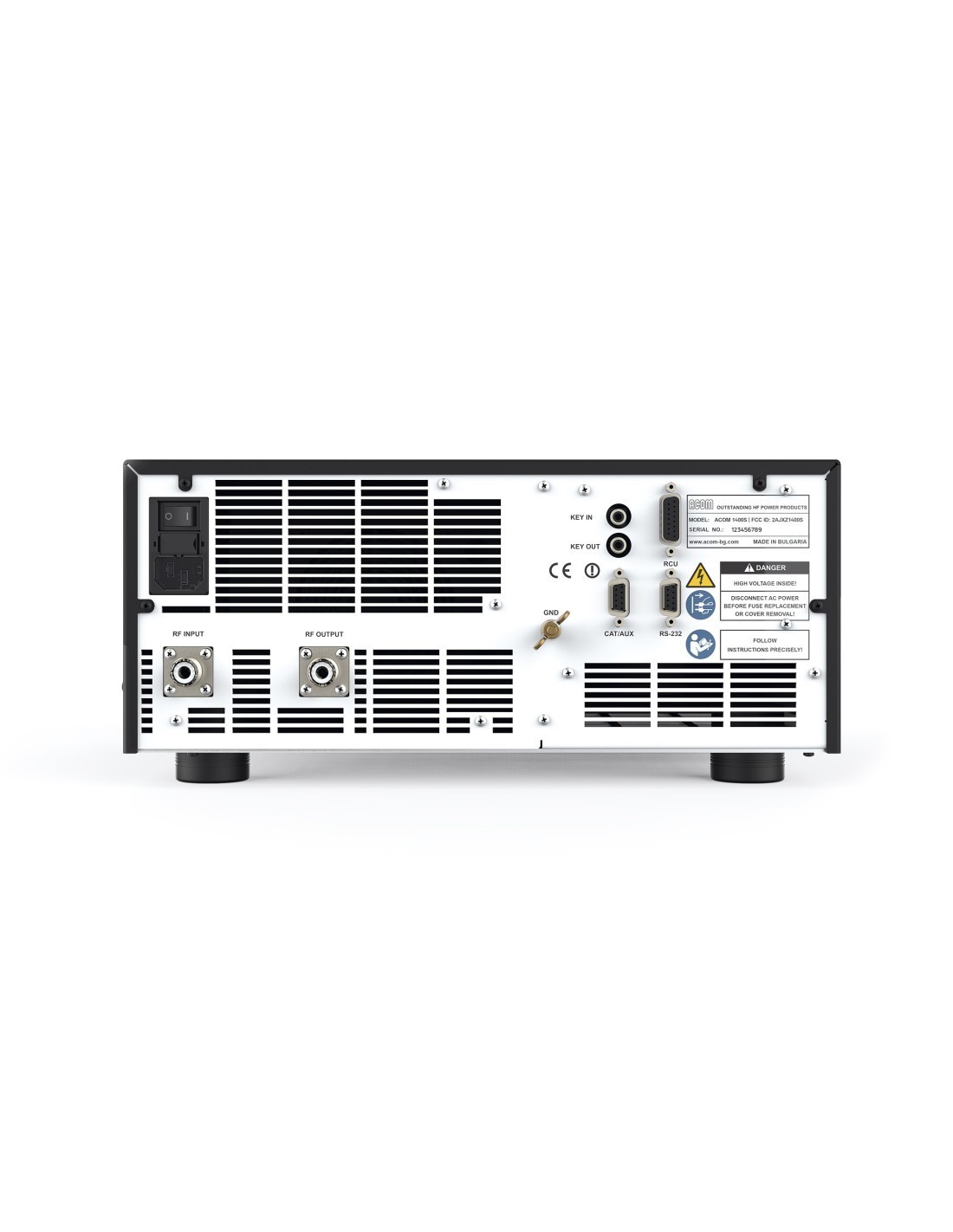

Clasificación: Conectores tipo UHF no balanceados de 50 ohmios (SO-239);

Circuito de entrada: banda ancha, ROE inferior a 1,2 (normalmente 1,1), rango continuo de 1,8 a 54 MHz sin resintonización ni conmutación;

Ruta de derivación de RF: ROE: menos de 1,1, 1,8-54 MHz;

ROE aceptable en la carga de salida (la antena): hasta 3 con reducción de potencia proporcional y hasta 1,5 para potencia de salida total;

Ganancia de potencia de RF

14 dB ±1 dB (normalmente 50 W para una potencia de salida de 1200 W);

Tensión de alimentación principal

100-240 V CA, ±10 %, 50-60 Hz, monofásico;

Consumo de energía de la red eléctrica a plena potencia de salida

Factor de potencia igual o superior a 0,95;

Hasta 3100 VA a potencia nominal (200 VAC);

Hasta 2000 VA a 600 W de salida desde 100/120 VCA;

Consumo de energía de la red en modo de bajo consumo (en espera)

Menos de 1 VA;

Control de recepción/transmisión

KEY-IN - Conector Phono RCA

Voltaje aplicado a la salida de manipulación del transceptor: hasta +12 V;

Flujo de corriente de circuito cerrado a la salida de codificación del transceptor: hasta 6 mA;

KEY-OUT - conector Phono RCA de drenaje abierto

Resistencia de salida: no más de 120 ohmios;

El voltaje de circuito abierto máximo permitido al conectar dispositivos externos es +50 V;

Flujo de corriente máximo de circuito cerrado permitido desde dispositivos externos: 20 mA;

Tiempo de secuenciación mínimo requerido entre el envío de una solicitud de transmisión (señal de "transmisión a tierra" KEY-IN) y la aplicación de alimentación de excitación de RF al conector de ENTRADA de RF para una conmutación segura de recepción a transmisión: 10 ms.

Seguridad y compatibilidad electromagnética

Cumple con los requisitos de seguridad y compatibilidad electromagnética de la CE;

La certificación FCC (Comisión Federal de Comunicaciones de EE. UU.) se organizará a partir de octubre de 2024;

Dimensiones y peso (funcionamiento, sin incluir los cables conectados)

Amplificador, ancho x fondo x alto: 372 x 418 x 170 mm, 14,6 kg (14,7 x 16,5 x 6,7 pulgadas, 32,2 libras);

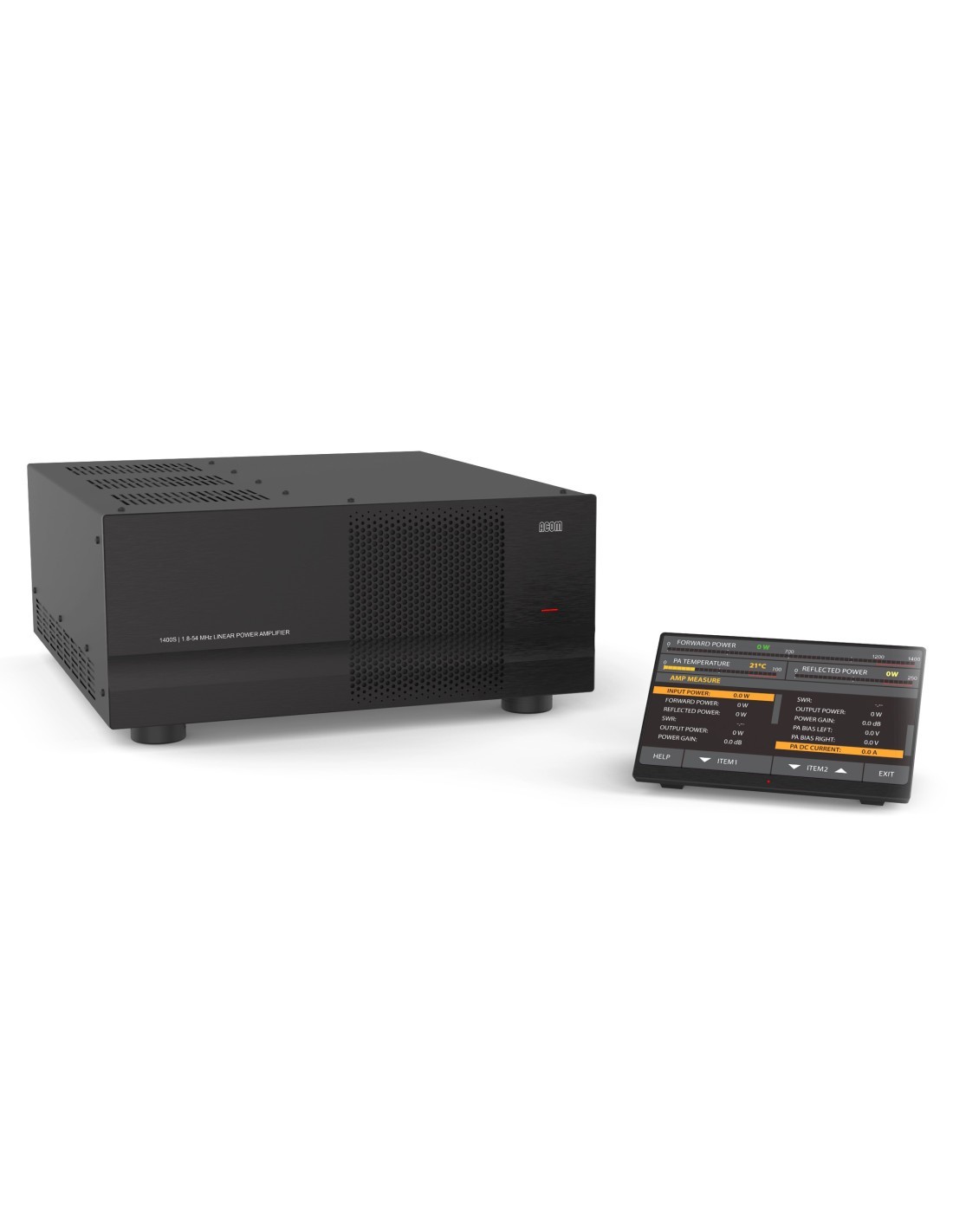

Unidad de control remoto, ancho x profundidad x alto: 179 x 118 x 86 mm, 0,730 kg (7,1 x 4,7 x 3,4 pulgadas, 1,6 libras);

Dimensiones y peso del envío

Por favor, póngase en contacto con nosotros para obtener detalles de envío;

Entornos operativos

Rango de temperatura: -10 a +40 grados Celsius (14 a 104 grados F);

Humedad relativa del aire: hasta 95 % a +35 grados Celsius (95 grados F);

Altura sobre el nivel del mar: hasta 3050 m (10000 pies) sin deterioro de la potencia.
