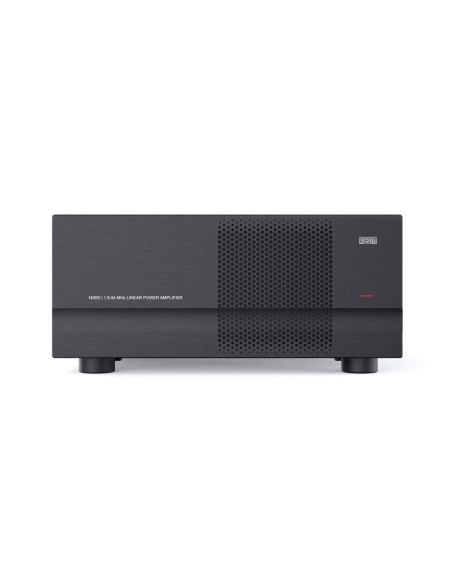

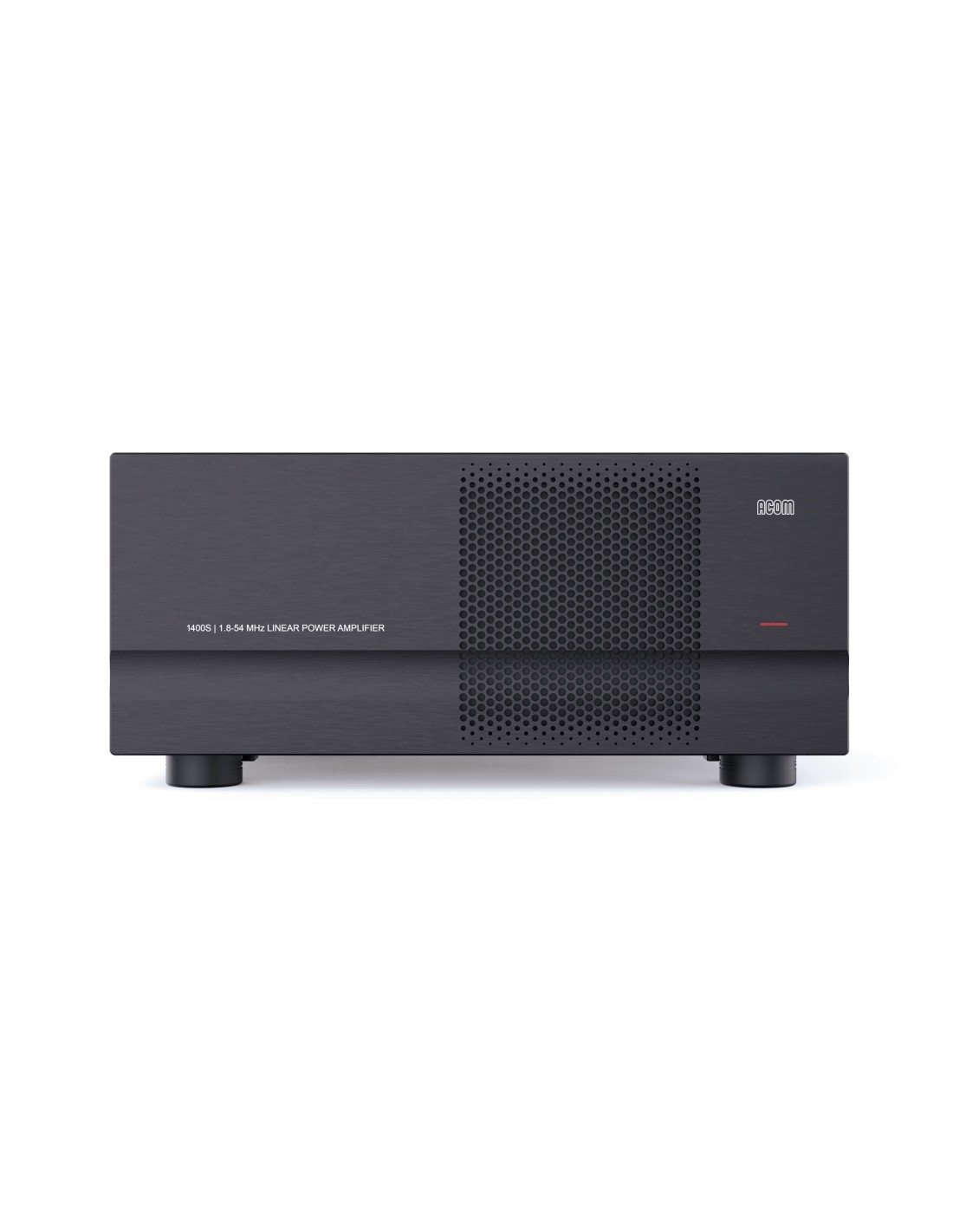

Amplificateur HF à transistors Acom 1400 1,8-54 MHz 1200 watts

L'amplificateur HF à semi-conducteurs Acom 1400 1,8-54 Mhz 1 200 watts est basé sur la dernière technologie de transistor LDMOS. L'étage final PA utilise un transistor LDMOS 65 V robuste pour les modes de fonctionnement intensifs. L'amplificateur est équipé en standard d'une interface Ethernet et peut donc être contrôlé à distance via Internet via l'interface Web intégrée.

Couverture de fréquence standard

Toutes les bandes amateurs de 1,8 à 54 MHz :

1 800 - 2 000 MHz (bande de 160 m)

3 500 - 4 000 MHz (bande de 80 m)

5 020 - 5,455 MHz (bande de 60 m)*

7 000 - 7 300 MHz (bande de 40 m)

10 100 - 10 150 MHz (bande de 30 m)

14 000 - 14 350 MHz (bande de 20 m)

18 068 - 18,168 MHz (bande de 17 m)

21 000 - 21 450 MHz (bande de 15 m)

24 890 - 24 990 MHz (bande de 12 m)

28 000 - 29 700 MHz (bande de 10 m)

50 000 - 54 000 MHz (bande de 6 m)*

(*) Pour des informations spécifiques sur les allocations et les limitations, veuillez vous référer aux plans de bande passante régionaux et aux lois applicables ;

Dans des analyses de rentabilisation spécifiques, des extensions ou des modifications de la couverture de fréquences peuvent être discutées, mais cela doit être convenu avant de commander. En tout état de cause, cela ne constitue pas une obligation du fabricant et ne peut être contraire aux réglementations et lois locales.

Puissance de sortie nominale

1 200 W ±0,5 dB, PEP ou porteuse continue, sans limitation de mode, sur secteur 200-264 V CA ;

600 W lorsqu'il est alimenté par 90-132 V CA.

Distorsion d'intermodulation (IM3)

Mieux que 31 dB en dessous du PEP nominal ;

Suppression des émissions harmoniques et parasites

-60/-70 dB ou moins (bande HF/50 MHz) ;

Impédances d'entrée et de sortie

Valeur nominale : connecteurs asymétriques de type UHF de 50 ohms (SO-239) ;

Circuit d'entrée : large bande, ROS inférieur à 1,2 (généralement 1,1), plage continue de 1,8 à 54 MHz sans réaccord ni commutation ;

Voie de contournement RF : SWR - moins de 1,1, 1,8-54 MHz ;

SWR acceptable sur la charge de sortie (l'antenne) : jusqu'à 3 avec réduction de puissance proportionnelle et jusqu'à 1,5 pour la pleine puissance de sortie ;

Gain de puissance RF

 14 dB ± 1 dB (généralement 50 W pour une puissance de sortie de 1 200 W );

Tension d'alimentation secteur

100-240 V CA, ±10 %, 50-60 Hz, monophasé ;

Consommation d'énergie secteur à pleine puissance de sortie

Facteur de puissance égal ou supérieur à 0,95 ;

Jusqu'à 3 100 VA à la puissance nominale (200 VAC );

Jusqu'à 2 000 VA à une sortie de 600 W à partir de 100/120 VAC ;

Consommation électrique du réseau en mode faible consommation (veille)

Moins de 1 VA ;

Contrôle de réception/transmission

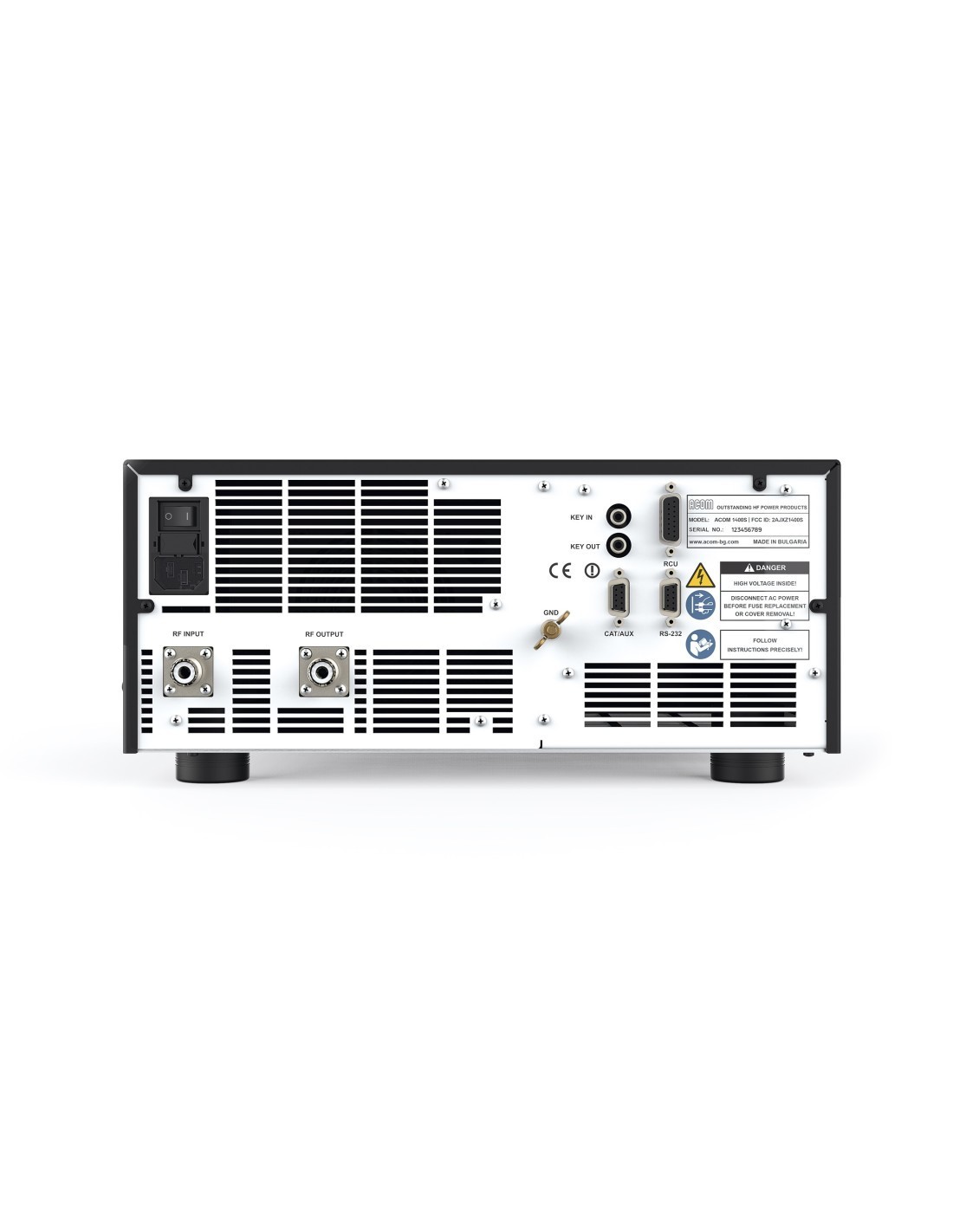

KEY-IN - Connecteur RCA Phono

Tension appliquée à la sortie de manipulation de l'émetteur-récepteur : jusqu'à +12 V ;

Flux de courant en boucle fermée vers la sortie de manipulation de l'émetteur-récepteur : jusqu'à 6 mA ;

KEY-OUT - connecteur Phono RCA à drain ouvert

Résistance de sortie : pas plus de 120 Ohm ;

La tension maximale autorisée en circuit ouvert pour la connexion de périphériques externes est de +50 V ;

Flux de courant maximal en boucle fermée autorisé à partir de dispositifs externes : 20 mA ;

Temps de séquençage minimum requis entre l'envoi d'une demande de transmission (signal KEY-IN « transmission de masse ») et l'application de la puissance du lecteur RF au connecteur RF INPUT pour une commutation sûre de la réception à la transmission : 10 ms.

Sécurité et compatibilité électromagnétique

Conforme aux exigences CE de sécurité et de compatibilité électromagnétique ;

La certification FCC (US Federal Communications Commission) est organisée à partir d'octobre 2024 ;

Dimensions et poids (fonctionnement, à l'exclusion des câbles connectés)

Amplificateur, LxPxH : 372x418x170 mm, 14,6 kg (14,7x16,5x6,7 pouces, 32,2 lbs) ;

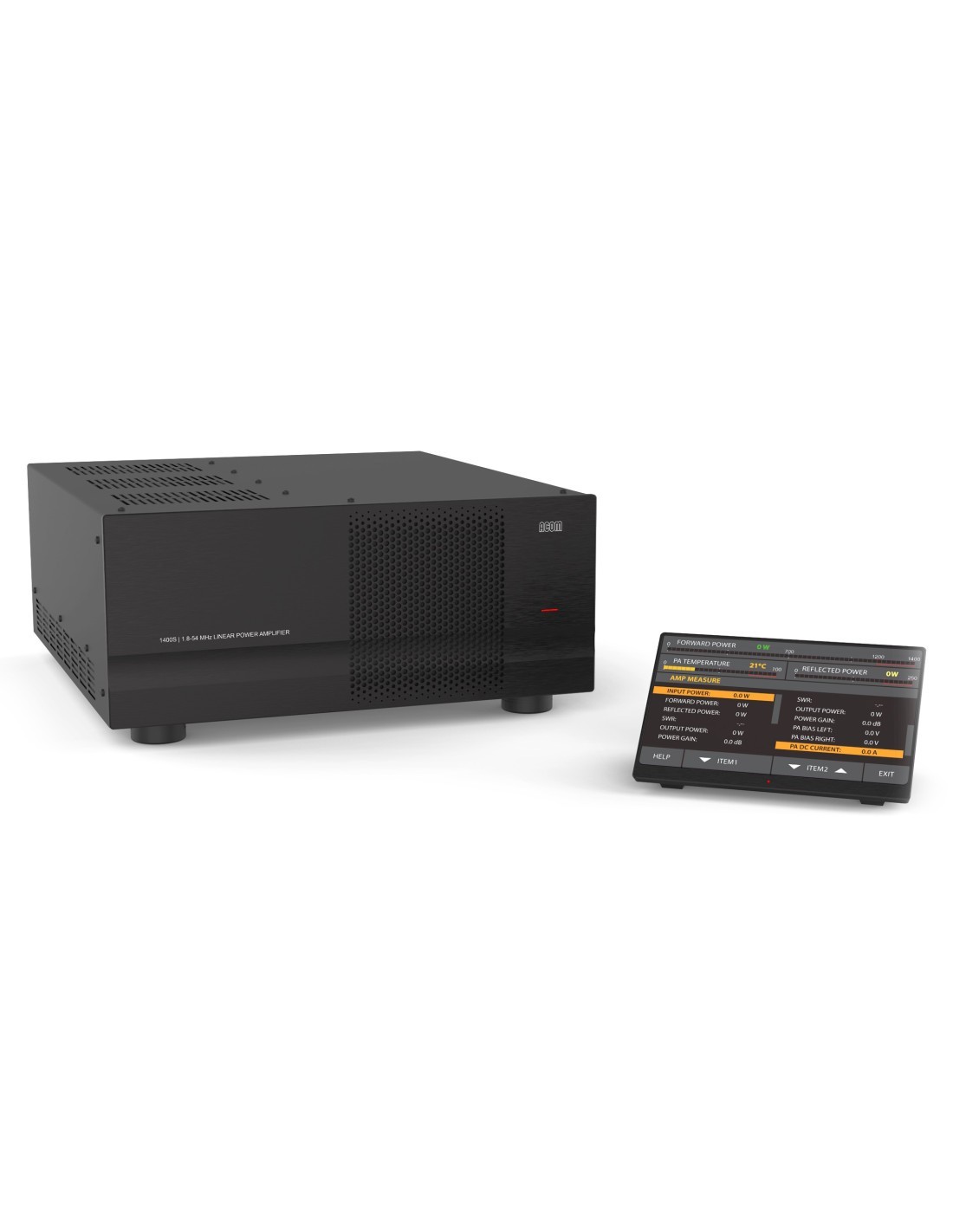

Unité de télécommande, LxPxH : 179x118x86 mm, 0,730 kg (7,1x4,7x3,4 pouces, 1,6 lbs) ;

Dimensions et poids de l'envoi

Veuillez nous contacter pour les détails d'expédition ;

Environnements d'exploitation

Plage de température : -10 à +40 degrés Celsius (14 à 104 degrés F) ;

Humidité relative de l'air : jusqu'à 95 % à +35 degrés Celsius (95 degrés F) ;

Hauteur au-dessus du niveau de la mer : jusqu'à 3 050 m (10 000 pieds) sans détérioration de la puissance.
