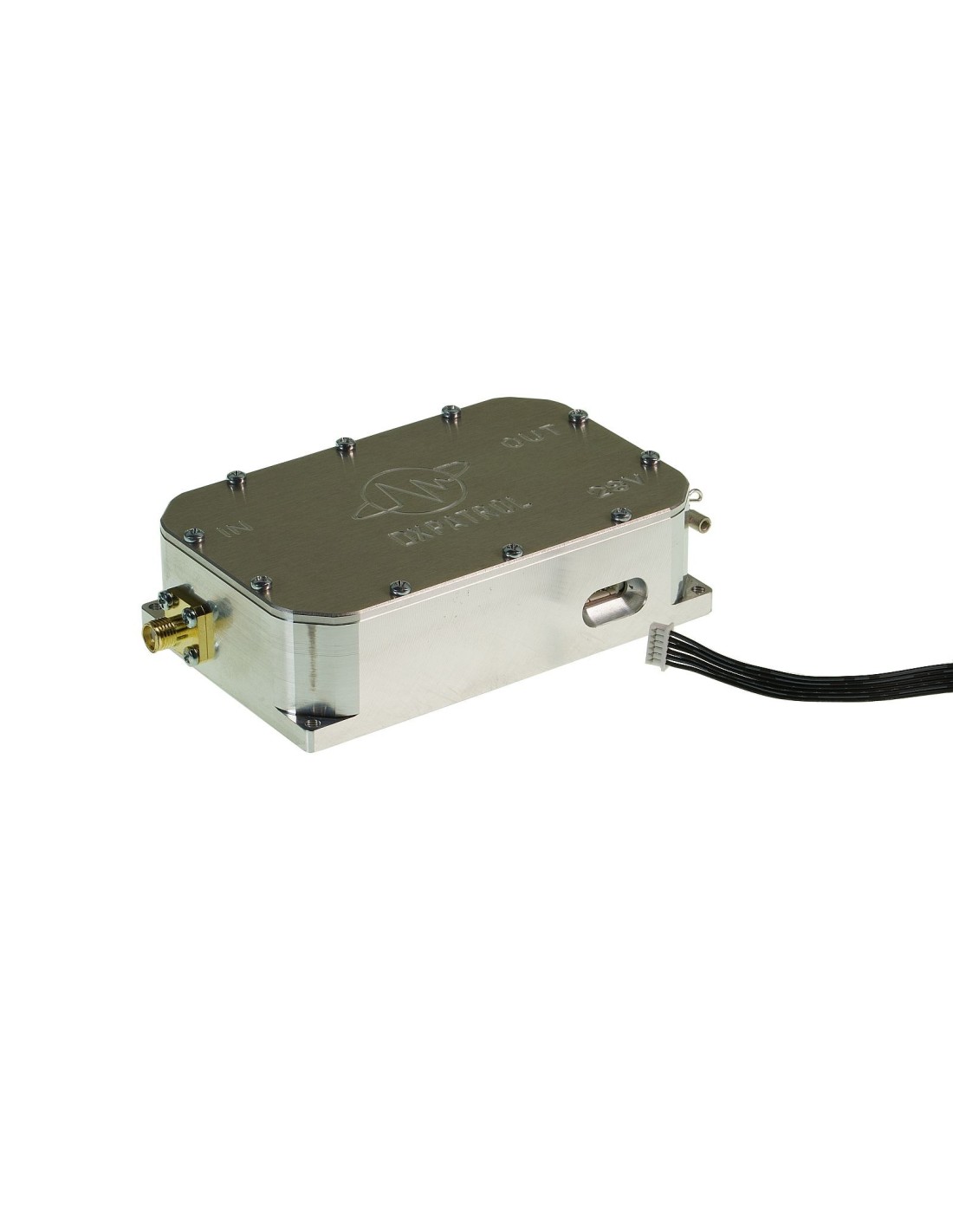

Amplificateur de dxpatrol pour le 2400 MHz 12 watt

L'amplificateur DXPatrol pour l'HAT de 2400 MHz 12 Watt offre un bénéfice d'environ 24 dB. La puissance de conduite est maximale. 70 MW, la puissance de sortie de 28 V de la tension de puissance est max. 12 watt (5 watt à 12V). L'amplificateur est équipé de sorties (0-4V) pour le commutateur et l'alimentation, ces signaux sont amenés à l'extérieur par des condensateurs de passage. Le typage de PTT a lieu via un signal externe ou via HF VOX (peut être désactivé). Les entrées et sorties sont conçues avec une impédance de 50 ohms, toutes les connexions HF sont prises SMA. {

Description de l'application QO100-AMP12

L'amplificateur Dxpatrol QO100 12W est idéal pour les opérations satellites ou terrestres sur la bande 13 cm. En utilisant un module LDMOS moderne et une conception minutieuse des circuits, une amplification propre est garantie. Ceci est d'autant plus important lors du fonctionnement du satellite QO-100, afin de ne pas déranger les autres utilisateurs. {

L'intégration dans votre système est facile. Tous les signaux nécessaires sont effectués à l'extérieur du solide boîtier en aluminium par le biais de condensateurs de passage. Le keying PTT peut être effectué soit via un signal de commutation au sol, soit via HF VOX. Les signes de mesure de la puissance de commutation et de sortie (0-4V) permettent un contrôle précis du fonctionnement de l'amplificateur. La tension d'alimentation peut être de 12 à 28 V, avec la puissance de sortie complète atteinte à 28 V. Un convertisseur de pas-up de 12 à 28 V est inclus dans la livraison. {

Données techniques

Nom du produit QO100-AMP12

amplification (db) 24

bande prise en charge 13cm

marque dxpatrol

masse. [W] { 12 W
