Amplificador de dxpatrol para los 2400 MHz de 12 vatios

Amplificador de dxpatrol para el 2400 MHz 12 vatios ofrece una ganancia de aproximadamente 24 dB. La alimentación de la unidad es máxima. 70 MW, la potencia de salida de 28 V del voltaje de potencia es máx. 12 vatios (5 vatios a 12v). El amplificador está equipado con salidas (0-4V) para interruptor y energía, estas señales se traen afuera a través de condensadores de pase. La tipificación de PTT tiene lugar a través de una señal externa o a través de HF VOX (puede estar apagado). Las entradas y salidas están diseñadas con una impedancia de 50 ohmios, todas las conexiones HF se toman SMA. {

Descripción de la aplicación qo100-amp12

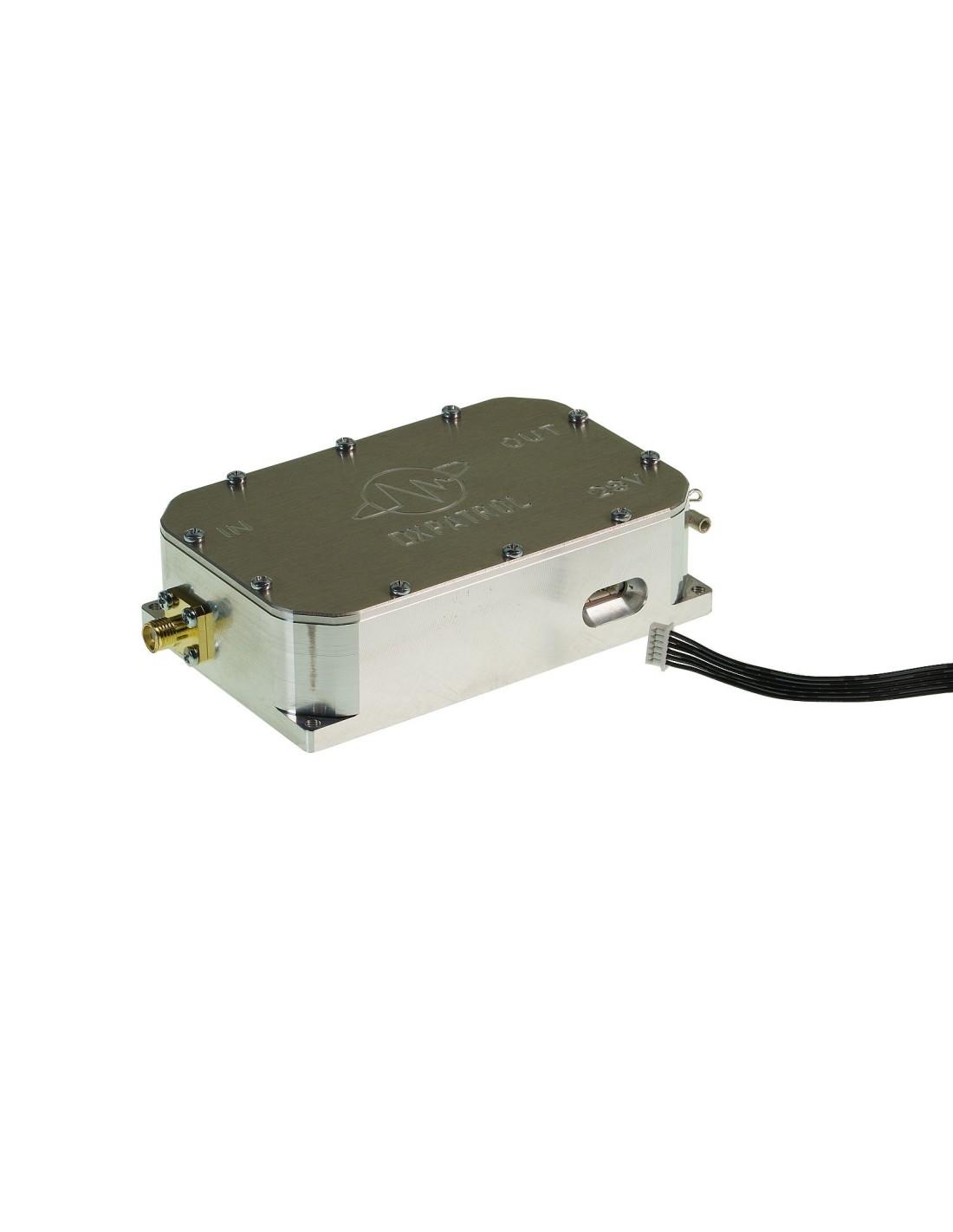

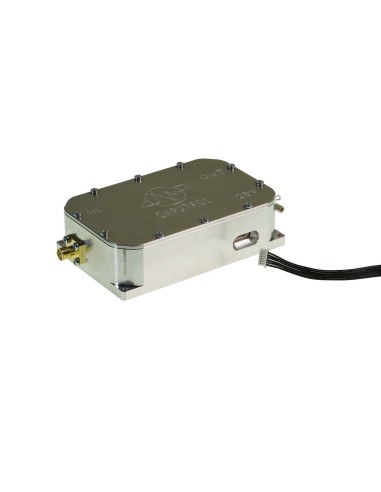

El amplificador DXPatrol QO100 12W es ideal para operaciones satelitales o terrestres en la banda de 13 cm. Utilizando un módulo LDMOS moderno y un diseño cuidadoso de los circuitos, se garantiza una amplificación limpia. Esto es aún más importante cuando se operan a través del satélite QO-100, para no molestar a otros usuarios. {

La integración en su sistema es fácil. Todas las señales necesarias se llevan a cabo fuera de la resistente carcasa de aluminio a través de condensadores que pasan. La tecla PTT se puede realizar a través de una señal de conmutación en el suelo o a través de HF VOX. Los signos de medición para el interruptor y la potencia de salida (0-4V) permiten un control preciso del funcionamiento del amplificador. El voltaje de suministro puede ser de 12 a 28 V, con la potencia de salida completa alcanzada solo a 28 V. Se incluye un convertidor de paso de 12 a 28 V en la entrega. {

datos técnicos

Nombre del producto QO100-AMP12

amplificación (db) 24

banda compatible 13cm

marca dxpatrol

masa. [W] { 12 W
