Rotore antenna SPID big rak

I rotori della SPID sono di uso medio pesante della stessa classe di quelli della HyGain tipo TailTwister o della Yaesu tipo G-1000/2800DXC me con caratteristiche digitali avanzate.La complessita' meccanica e' ridotta al minimo utilizzando un sistema a doppio cuscinetto. La lettura della posizione e' acquisita da un solido reed switch magnetico,cge da una risoluzione di 1 grado.

Il controller e' complementato da parecchie caratteristiche, incluso la lettura digitale, coontrollo software control e una interfaccia integrata per il pc (USB).E' in gradi di emulare i rotori Hy-Gain, Yaesu e Orion , ed e' compatibile con quasi tutti i software. Le caratteristiche dek Controller lo rendono facilemente upgradabile con una plug-in PROM.

I Rotori richiedono una alimentazione esterna di 12... 24V DC, e' anche possibile alimentarlo a 12V per eventuali usi portatili con una ridotta fora di torsione e un maggior periodo di rotazione.

La forza di torsione ' circa 350Nm (3,200 lb-inch),con alimentazione a 24 .E' sensibilmente maggiore di qualunque altro rotore della stessa classe e dell' stesso range di prezzo.

I rotori BIG-RAK e BIG-RAS sono caratterizzati dall'avere una coppia di rotazione e di freno molto elevata esono pensati per l'utilizzo con grandi sistemi di antenne.

Grazie alla doppia vite senza fine e allo stesso sensore magnetico dei modelli RAK/RAS, la versione BIG ha la stessa risoluzione di 1°.

Il nuovo rotore compatto RAU è pensato per sistemi di antenna più piccoli per VHF e microonde.

Specifiche generali

• Basso voltaggio - motore ad alta forza di torsione 24VDC (o 12VDC)
• versione a 24/12 volt con torsione (RAK/RAS): 366/166 Nm
• versione a 24/12 volt con torsione (BIG-RAK/BIG-RAS): 583/903 Nm
• versione a 24/12V rotazione di 360 gradi , periodo di rotazione: 60/120 sec.
• azione silenziosa e potente di autofrenatura con doppia riduzione
• Usa cavi poco costosi a 4 conduttori
• tecnologia a sensori di commutazione sigillati per la massima affidabilita' e resistenti all'ambiente
• Definizione di 1 grado- stretta tolleranza per un minimo gioco
• Operativita' possibile a bassa tensione con alimentazione a 12 volt (tipicamente 2-5 amps), ideale per il campeggio,spedizioni DX, e VHF/UHF
• Dimensionati per grandi carichi se montati su un traliccio
• Progettati per montaggi su mast da 50mm (2")
• Disponibili anche set di adattamento per essere adattati adaltre piattaforme di rotore
• Il cavo coassiale puo' passare nel centro del rotore , prevenendo cosi rotture o danneggiamenti del cavo.

Controller

• Manuali, Automatici, Scanning, e Programmabili
• Lettura digitale con 1 grado di risoluzione
• Largo display facile a leggersi a Led verdi
• Interfaccia a computer incluso cavo seriale ,con modi di emulazione della Hygain, Yaesu e Orion
• Puo' essere resettato a zero in qualunque posizione per correggere errori di installazione o slittamenti dell'antenna
• Generous overtravel (±180°) with electronic limits
• Programmable limits ideal for side mount applications
• Small front panel to simplify stacking several units takes up less valuable space
• Optional mouse control with 6 user programmable presets

Rotori orizzontali RAK / BigRAK / RAU

Applicabile per semplici installazioni come per le yagi o altre pesanti antenne per onde corte.Le parti meccaniche sono meccanismi dentati fatti di acciaio (come mostrato in figura) ,che garantiscono un lungo e continuato lavoroe alta affidabilita'.Il vantaggio e' che possono essere allineati eliminando gli slittamenti che possono comparire dopo un lungo periodo d'uso.Le superfici sono trattate con vernici anti corrosione.

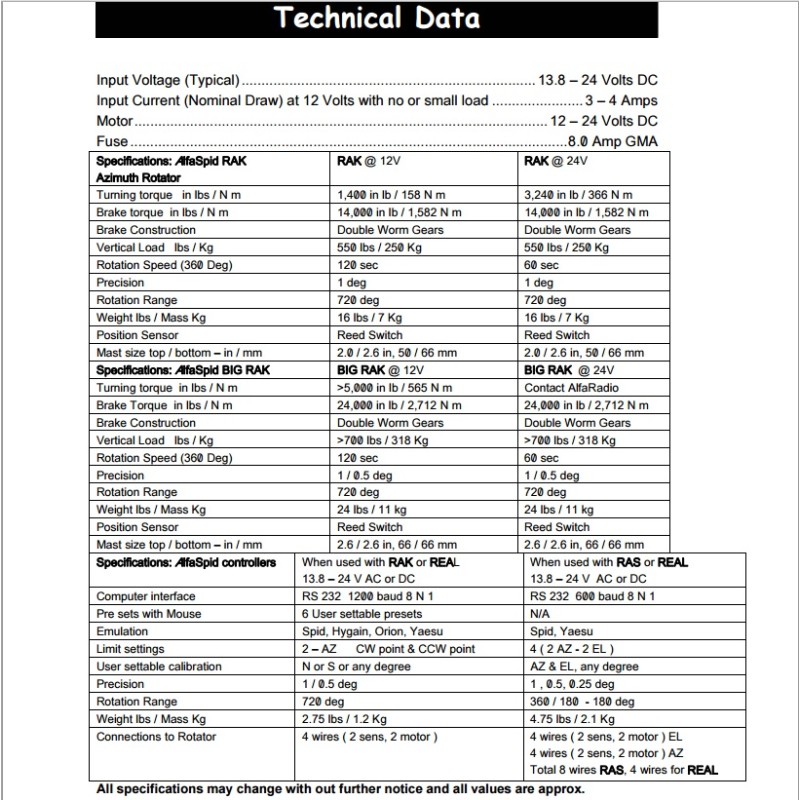

Dati tecnici

[1] Forza di torsione massima e periodo die rotazione dipendente di tensione (12 - 24 V).
