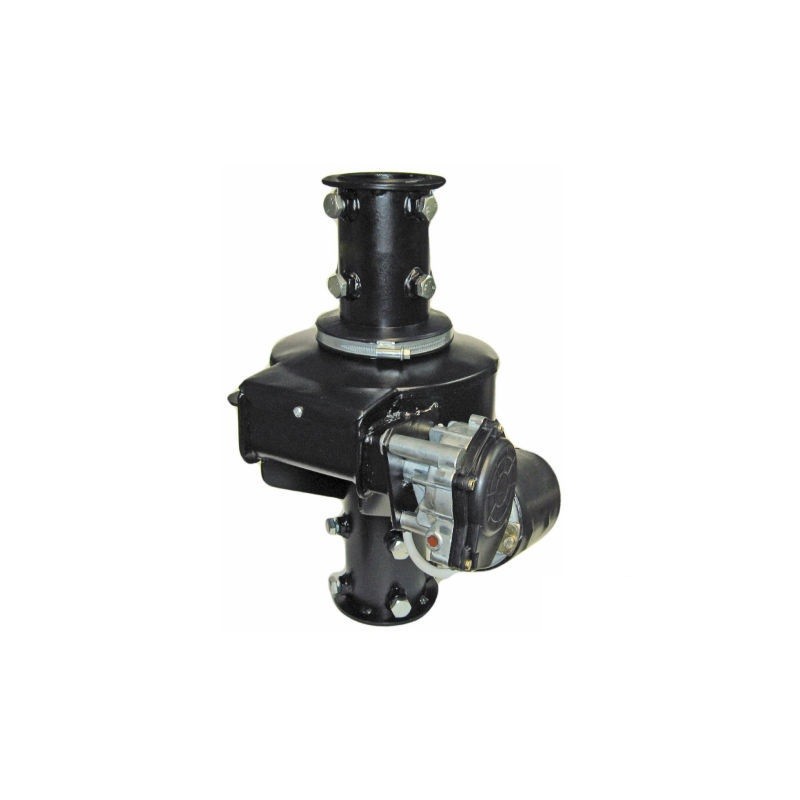

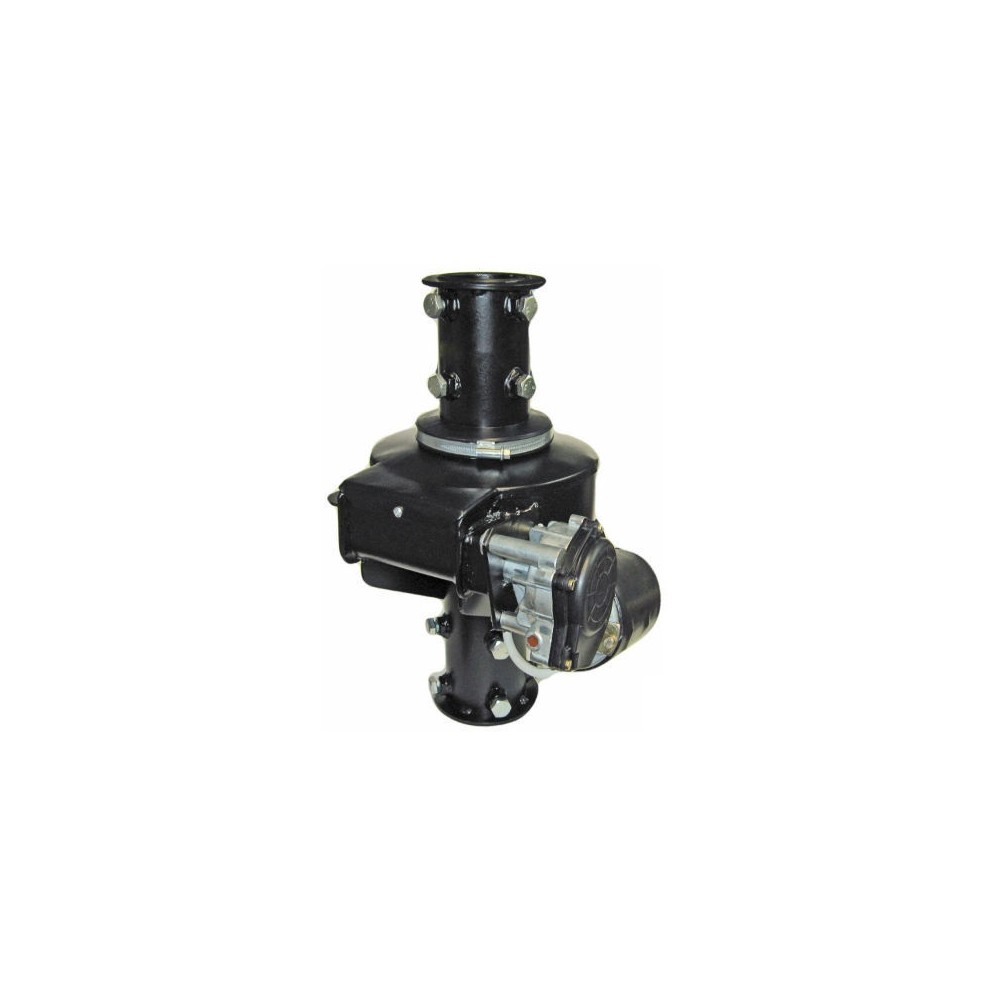

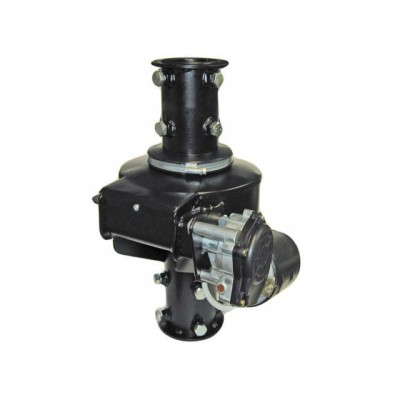

Antenne Raptor Spid Big Rak

Les rotors de l'épidage sont d'une utilisation intensive moyenne de la même classe que celles du type de taillé de type hygaine ou du type Yaesu G-1000 / 2800dxc me avec des caractéristiques numériques avancées. La complexité mécanique est réduite à un minimum à l'aide d'un système à double roulement. La lecture de la position est acquise par un commutateur à anche magnétique solide, CGE par une résolution de 1 degré. {

Le contrôleur est complété par plusieurs caractéristiques, notamment la lecture numérique, le contrôle du logiciel Cottollo et une interface intégrée pour le PC (USB). Il est en degrés d'imiter les rotors Hy-Gain, Yaesu et Orion, et est compatible avec presque tous les logiciels. Les fonctionnalités du contrôleur DEK facilitent la mise à niveau avec un bal de ballon. {

Les rotors nécessitent une alimentation externe de 12 ... 24v DC, il est également possible de l'alimenter à 12V pour toute utilisation portable avec des forums en torsion réduite et une plus grande période de rotation. {

La force de torsion 'environ 350 nm (3200 lb-iinch), avec une puissance à 24. Il est nettement supérieur à tout autre rotor de la même classe et de la même gamme de prix. {

Les rotors Big-Rak et Big-Ras sont caractérisés par une paire de rotation et de frein de rotation très élevées conçues pour une utilisation avec de grands systèmes d'antennes. {

Grâce à la double vis sans fin et au même capteur magnétique que les modèles RAK / RAS, la grande version a la même 1ère résolution. {

Le nouveau rotor compact RAU est conçu pour des systèmes d'antenne plus petits pour VHF et micro-ondes. {

Spécifications générales

• {
• basse tension - force élevée de torsion 24vdc (ou 12vdc) {
• Version à 24/12 Volt avec Twist (RAK / RAS): 366/166 nm {
• Version à 24/12 Volt avec Twist (Big-rak / big-ras): 583/903 nm {
• Version à 24 / 12V Rotation de 360 ​​degrés, période de rotation: 60/120 sec. ? {
• Utilisez de petits câbles coûteux sur 4 conducteurs {
• Technologie avec des capteurs de commutation scellés pour la plus grande fiabilité et résistant à l'environnement {
• Définition de 1 degré - Tolérance au détroit pour un jeu minimum {
• fonctionnant possible à basse tension avec une alimentation 12 volts (généralement 2-5 ampères), idéal pour le camping, les expéditions DX et VHF / UHF et VHF / UHF et VHF / UHF {
• Dimensionné pour de grandes charges si monté sur un treillis {
• conçu pour les mâts sur le mât de 50 mm (2 ") {
• Ensemble d'adaptation disponible pour être adapté des plates-formes de rotor adéquates {
• Le câble coaxial peut passer au centre du rotor, empêchant ainsi la rupture ou les dommages au câble.

contrôleur

• {
• manuels, automatique, numérisation et programmable {
• Reading numérique avec 1 degré de résolution {
• grand affichage facile à lire avec les LED vertes ? ? {
• { Overtravel généreux (± 180 °) avec limites électroniques {
• Limites de programmation idéales pour les applications de montage latéral {
• petit panneau avant pour simplifier l'empilement de plusieurs unités occupe un espace moins précieux {
• Contrôle de souris optionnel avec 6 préréglages programmables utilisateur {

Rotors horizontaux RAK / Bigrak / Rau

applicable pour des installations simples comme pour les antennes à ondes courtes Yagi ou lourdes. Les pièces mécaniques sont des mécanismes dentés en acier (comme indiqué sur la figure), qui garantissent un travail long et continu et un travail de fiabilité élevé. peintures anti-corrosion. {

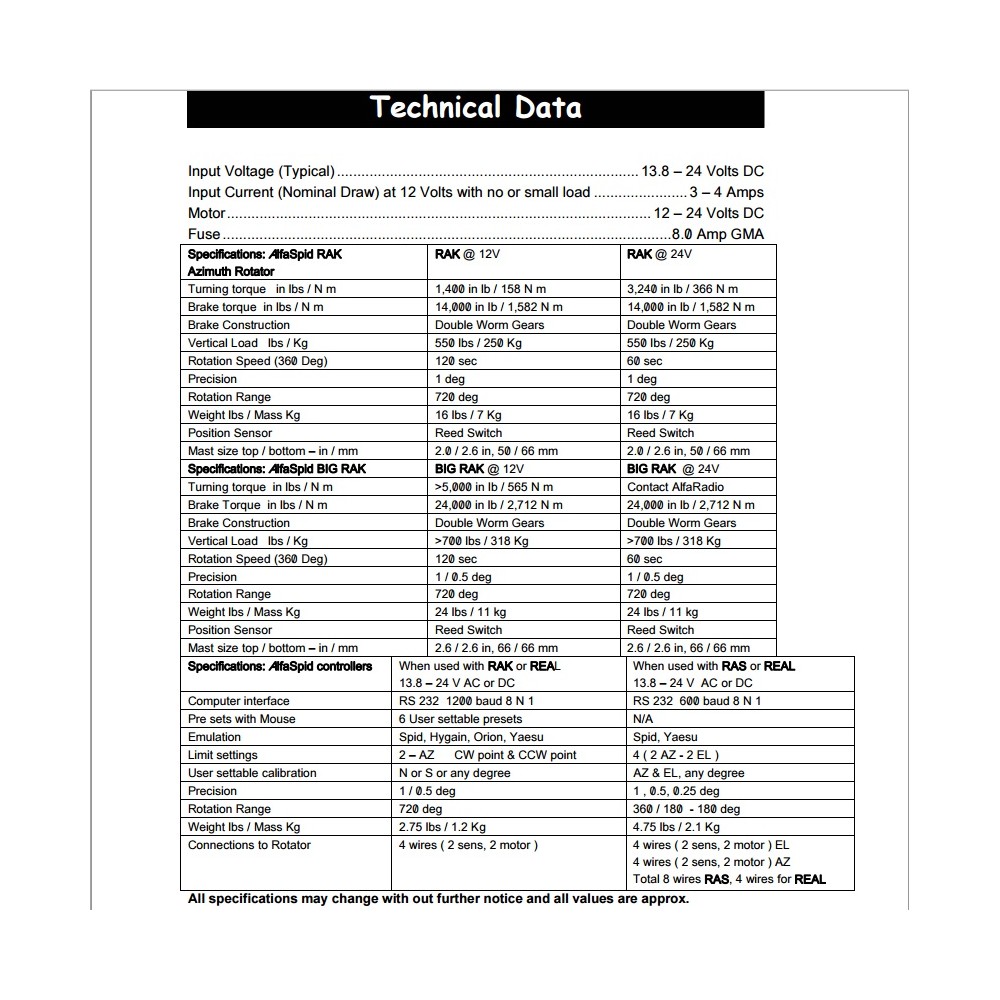

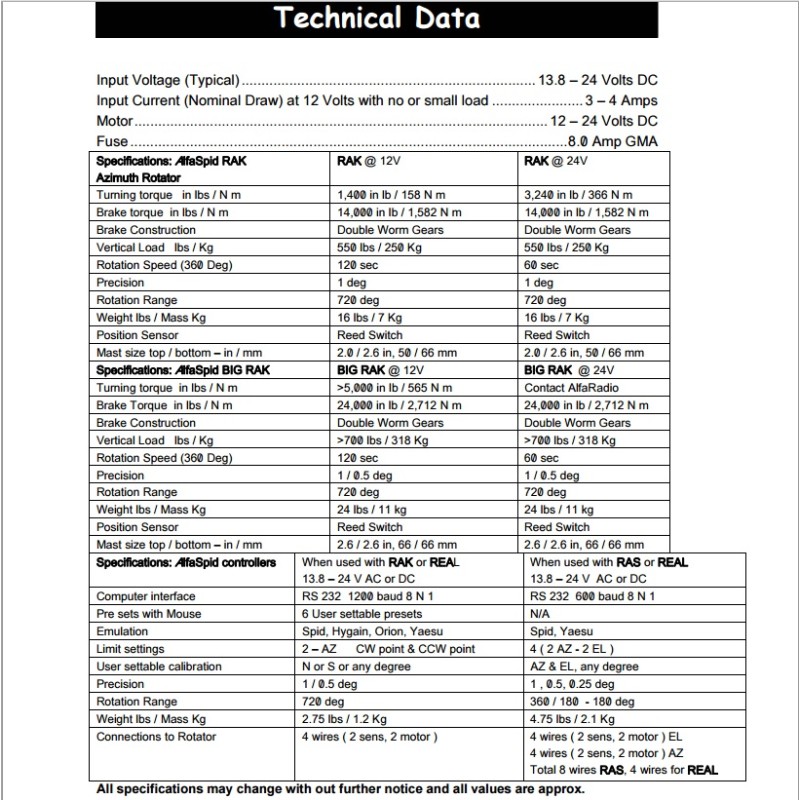

Données techniques

[1] Force de torsion maximale et période de rotation dépendante de la tension (12 - 24 V).
