METROPWR FX 773 wattmètre rose mètre de 3 à 5 kw

METROPWR FX773, est un compteur de puissance/SWR vectoriel entièrement numérique moderne. Il se compose d'un wattmètre et d'un coupleur de puissance pour des mesures jusqu'à 3/5kW. Il présente un design très moderne et de très hautes performances. Il intègre un processeur rapide de 32 bits ainsi qu'un coprocesseur pour gérer toutes les mesures en temps réel et mesurer la puissance (AVG, PeP, dBm), SWR, R, Z, X et plus encore. Il dispose d'un bus externe rapide avec lequel de nombreux accessoires peuvent être connectés en série :

SONDE 3 KW INCLUSE

Positions du commutateur d'antenne 1 X 4

Commutateur radio 1X4 positions

Coupleur directionnel 3/5 kW

Interrupteurs d'alimentation

Coupleur VHF/UHF

Pour comprendre le potentiel du wattmètre METROPWR FX773/FX775, je joins quelques schémas de connexion. Le potentiel est énorme grâce à l’évolutivité et à l’extensibilité de l’outil. Peut-être que l'appeler un wattmètre est quelque peu réducteur puisque dans le Metrovna j'ai pensé à la grande conception d'un instrument capable de mesurer presque n'importe quelle puissance à presque toutes les fréquences et de gérer toutes les antennes et radios en même temps. Bref, un instrument UNIQUE en son genre et peut-être jamais vu auparavant. Concernant le Metrovna, je souhaitais intégrer toutes les fonctionnalités des instruments commerciaux et les intégrer dans un wattmètre high-tech. À partir de la conception unique des fonctions SMART, en plus des outils communs vus au cours des dernières décennies. Rappel des chats dans les photos ci-dessous quelques schémas de connexion :

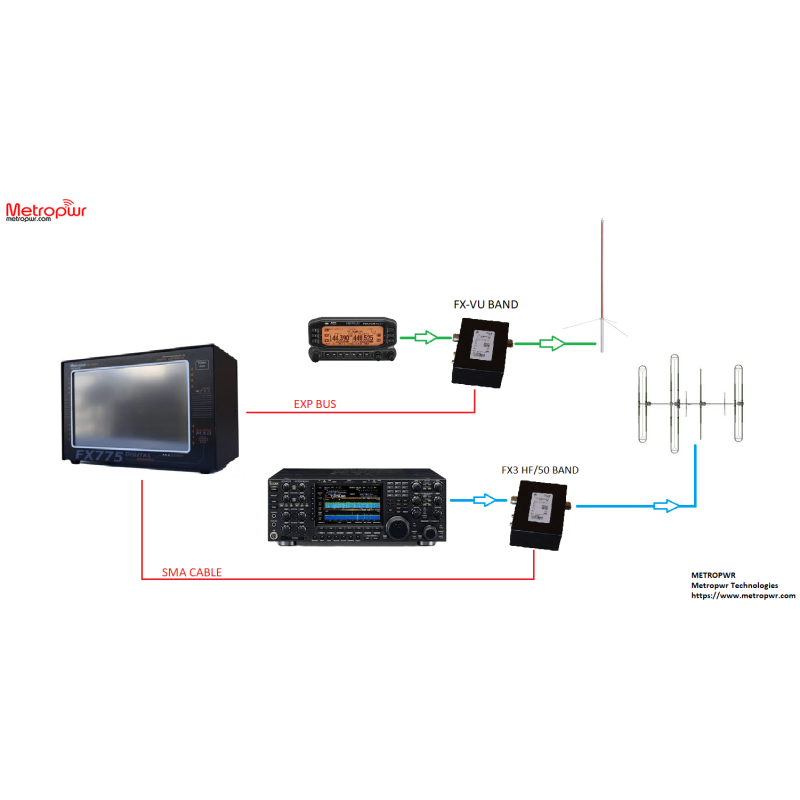

– Facile pour HF/50 MHz 3/5 kWatt

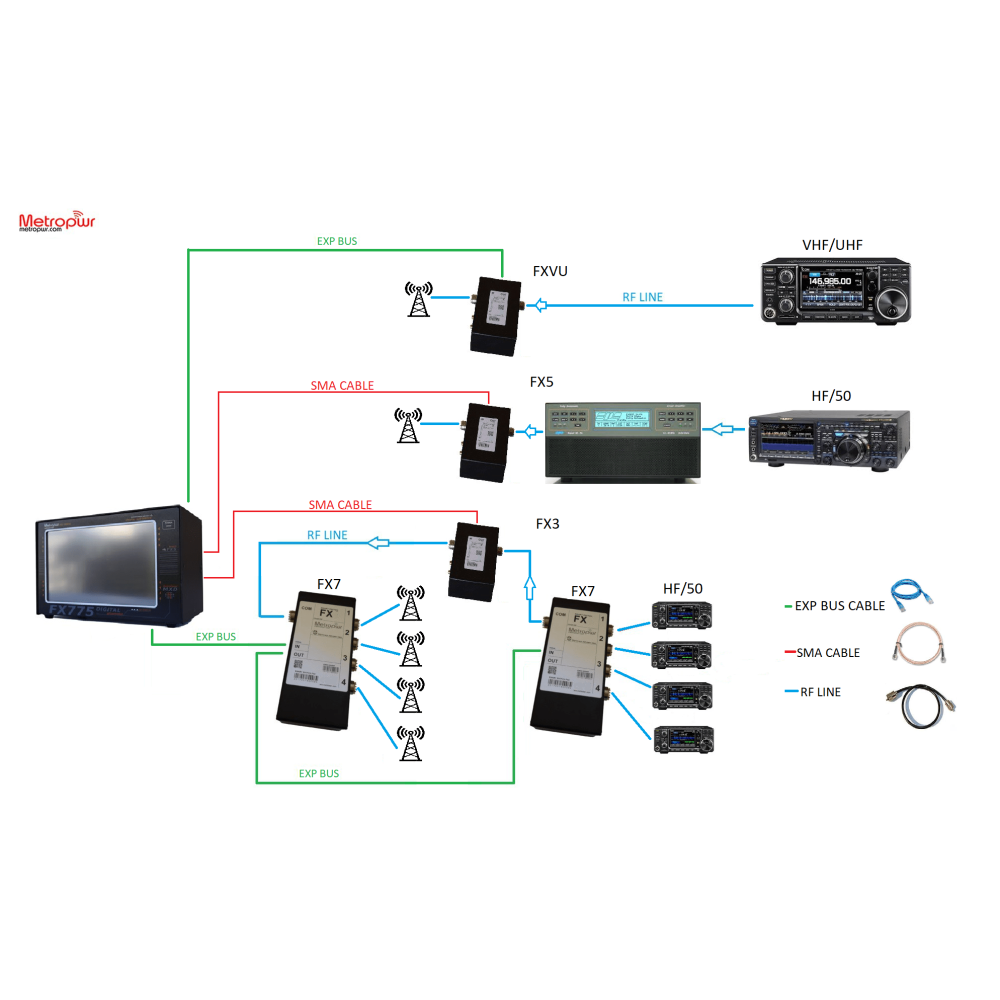

– Double pour HF/50 MHz 3/5 Kwatt + bande V/U

• Erreurs de mesure

• Alarme SWR élevée

• RX/TX/Wait

• Surveillance ADC/ACT

• USB PC RX/TX

• Contrôler le bus I2C

• Puissance AVG, PeP (échelle à réglage automatique 0,5 W/5 kW)

• Puissance exprimée en mW/W/kW et dBm

• CFA/RL

• Compteur de puissance AVG, P&P double fonction

• Mesurer la perte de rendement

• Paramètres de mesure d'antenne Résistance, impédance, réactif (R, Z, X) jusqu'à 3/5 kW

• Tension d'alimentation Vcc / USB

• Fréquence de fonctionnement MHz, KHz, Hz

• Bande OM opérationnelle

Caractéristiques techniques VECTOR SWR/POWER METER METROPWR FX773/FX775

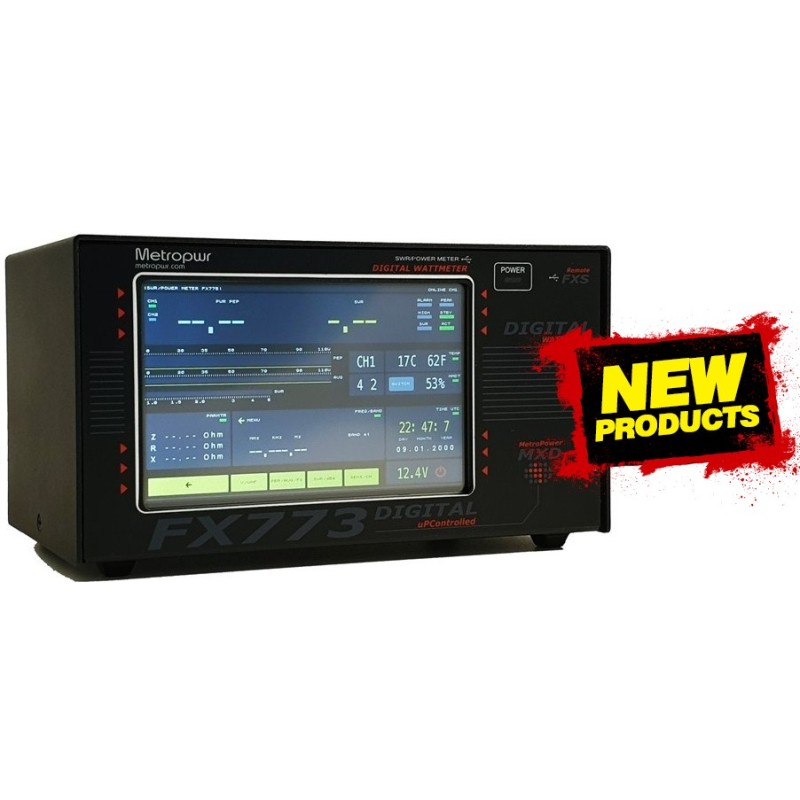

Il dispose d'un grand écran tactile LCD très rapide et réactif, avec lequel il est possible de surveiller :

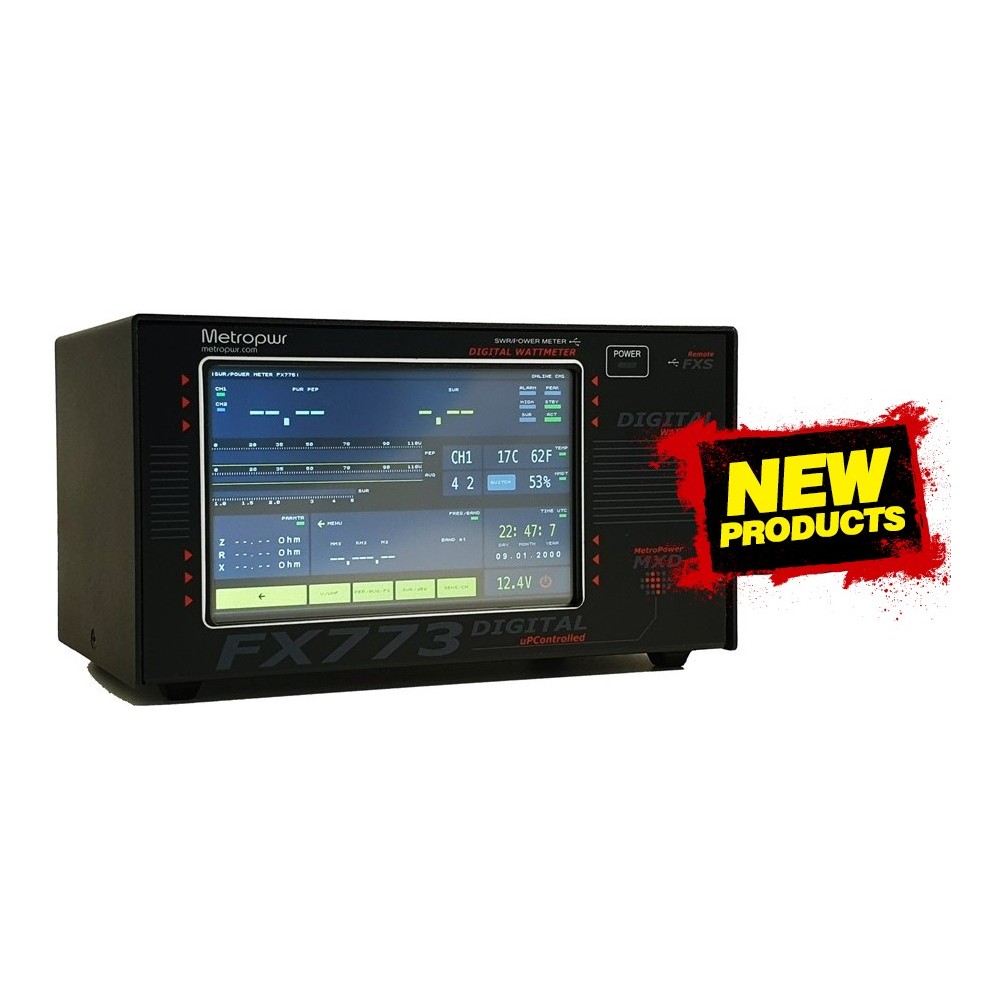

Sur la photo, le Metrowatt FX775 avec le premier menu à travers lequel vous pouvez visualiser

Caractéristiques fonctionnelles

 Couverture 1,8/55 MHz 160/6 m + VHF/UHF

 Mesure de puissance HF/55MHz AVG, PeP, dBm, R, Z, |X| , SWR, Fréquence

  Large plage de puissance à réglage automatique 0,5 W/5 kW

  Mesure V/U SWR/Puissance/FWD/REF

 Coupleurs optionnels HF/50 MHz 0,5 W/3 kW (FX3) – 0,5 W/5 kW (FX5)

 Coupleur VHF/UHF 200 W en option (FX-VU)

 Erreur SWR de précision <5 %

 Coupleur de directivité 30 dB

 Précision de puissance : 5 % maximum

 Tension de fonctionnement 13,8 V

 Dimensions 205x120x109 mm

 Poids 200gr

 Écran TFT 5" (FX773) / 7" (FX775) Écran tactile couleur 16K

 up32 bits + coprocesseur

 14 menus internes

 Horloge UTC analogique/numérique interne

 Port USB du PC

 Résolution ADC 16 bits

 Apportez rapidement de l'EXP

 mise à jour du micrologiciel via USB

 Logiciel d'application pour PC

>
