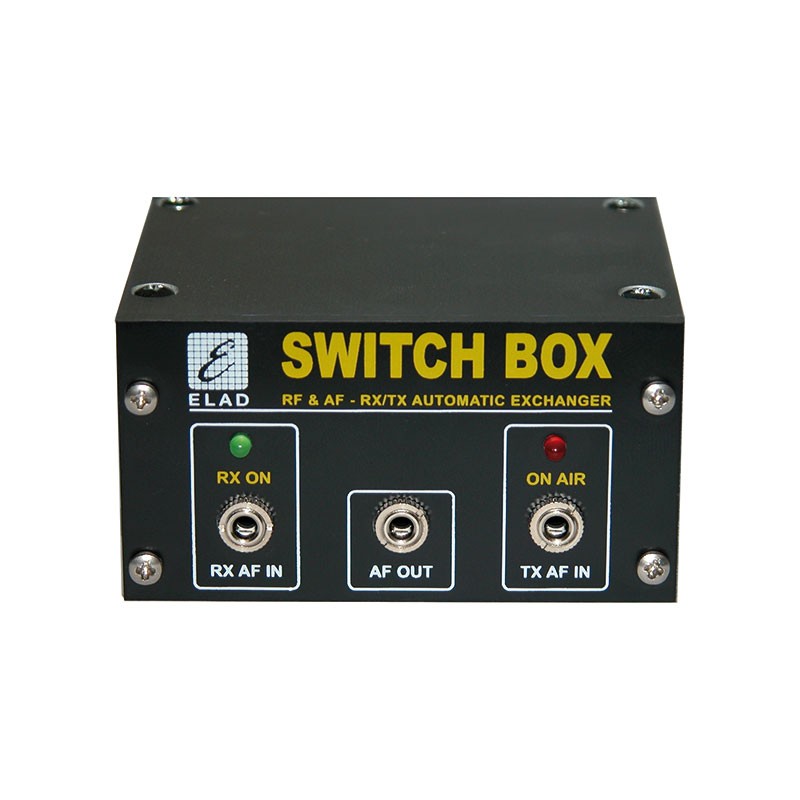

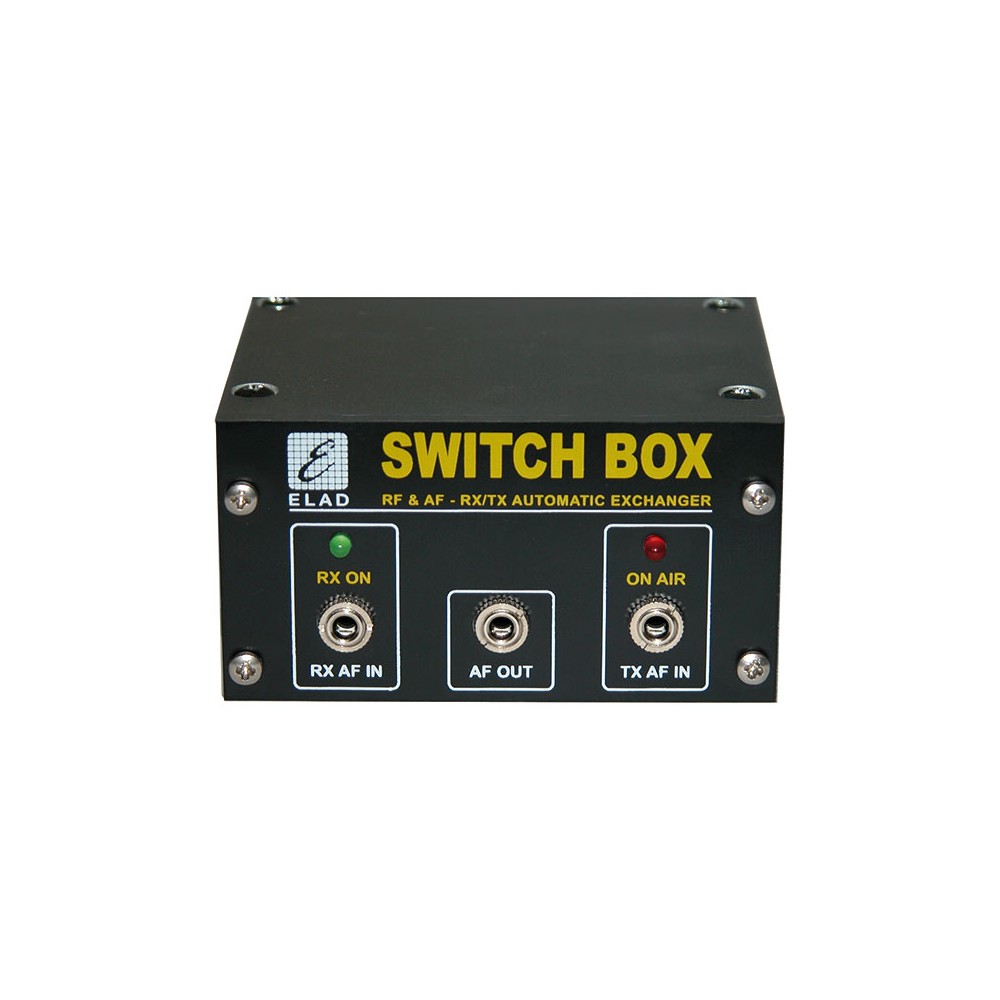

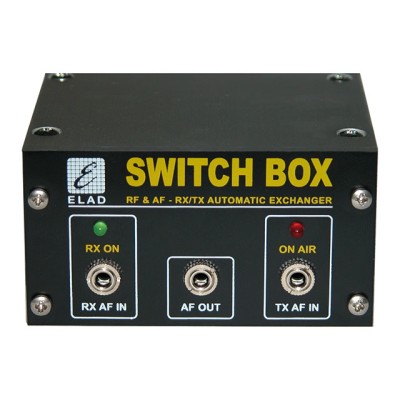

ELAD TRSWITCH Automático de transmisión/recepción de hasta 160MHz

En el caso del cual use un escáner o un receptor definido de software (SDR) para la recepción, y desea transmitir con un transceptor normal, se requiere un interruptor de antena. Este dispositivo debe cambiar la antena inmediatamente al comienzo de la transmisión. {

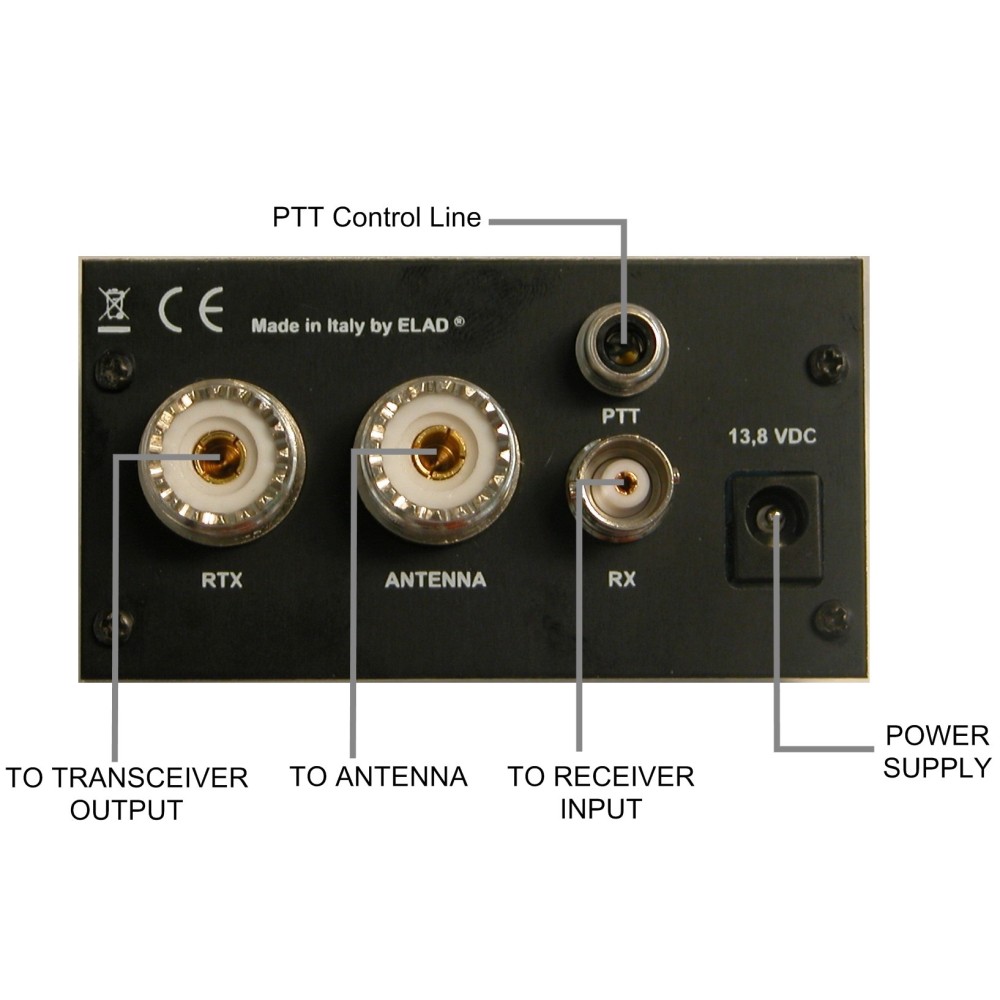

Trswitch hace exactamente eso. El interruptor tiene una conexión para la antena y dos conectores para el receptor y el transmisor. La conmutación se lleva a cabo automáticamente (VOX RF, desde 10 MW hacia arriba) o con una línea PTT. {

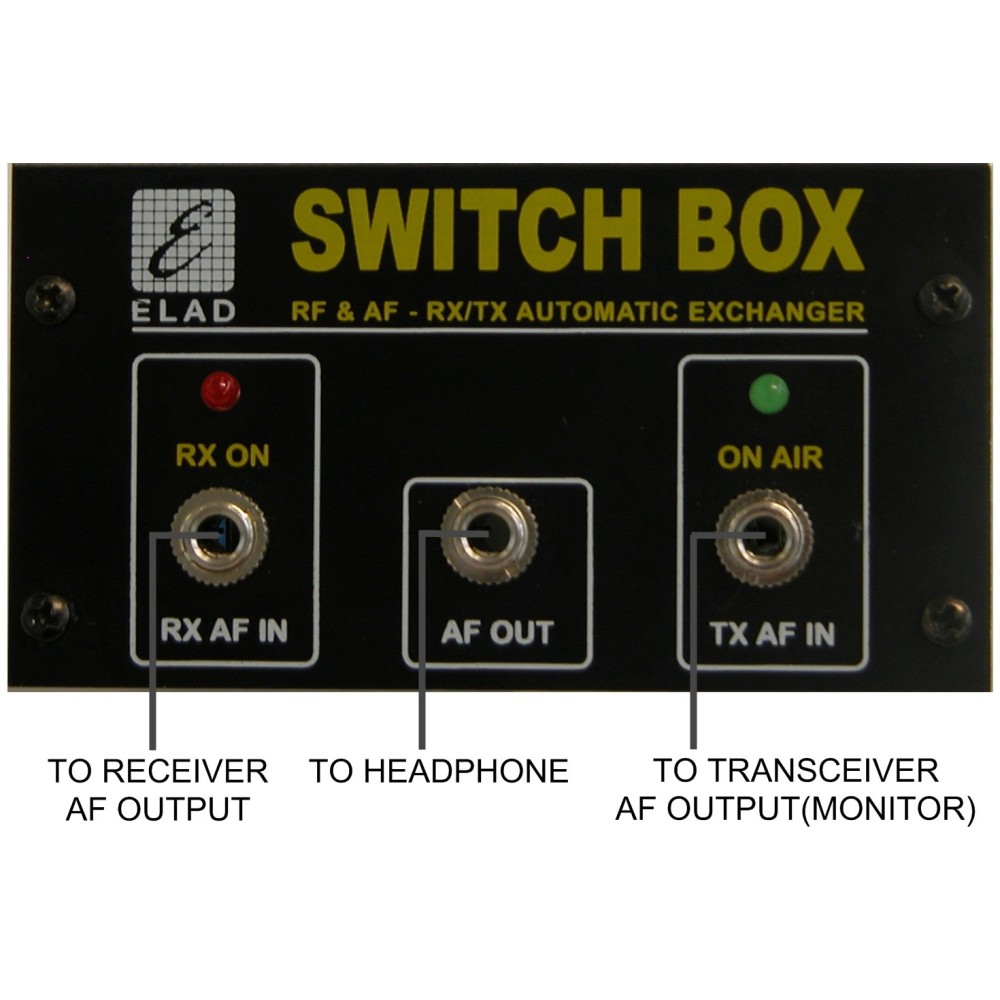

Trswitch está equipado con un interruptor AF adicional: cuando se usa un altavoz externo, el receptor está desactivado, la nota CW es audible a través del altavoz. El conector del receptor está conectado a MASSA durante la transmisión, también está protegido contra los rayos. Sin nutrición, la antena siempre está conectada al transmisor (o transceptor). {

TRSWitch DC Función a 160 MHz, la pérdida de inserción es de 0.2 dB. La potencia de transmisión máxima es de 100 W, el dispositivo requiere 13.8V y 200 mA. {

• {
• Impedancia: 50 Ω {
• gamma de frecuencias: DC - 160MHz {
• Potencia máxima en tx: 100W {
• Potencia de conmutación: & lt; 10 MW (1.8MHz-30MHz) {
• Tiempo de activación: & lt; 20 ms {
• retraso de apagado: & lt; 190 ms {
• Pérdida de inserción: & lt; 0.3 dB @144MHz (0.2 dB typ.) {
• atenuación de crosstalk: & gt; 38 dB @144MHz (40 dB típ.) {
• Food: 13.8v DC 200Ma
