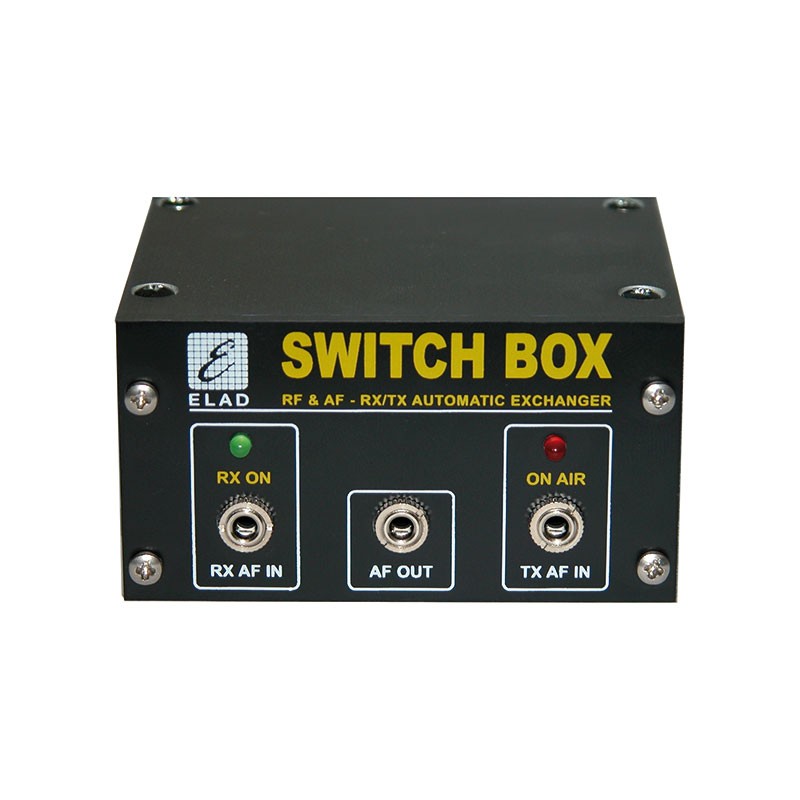

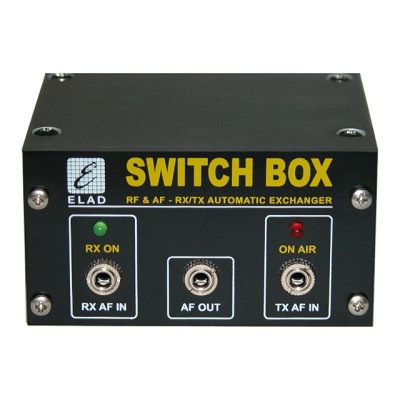

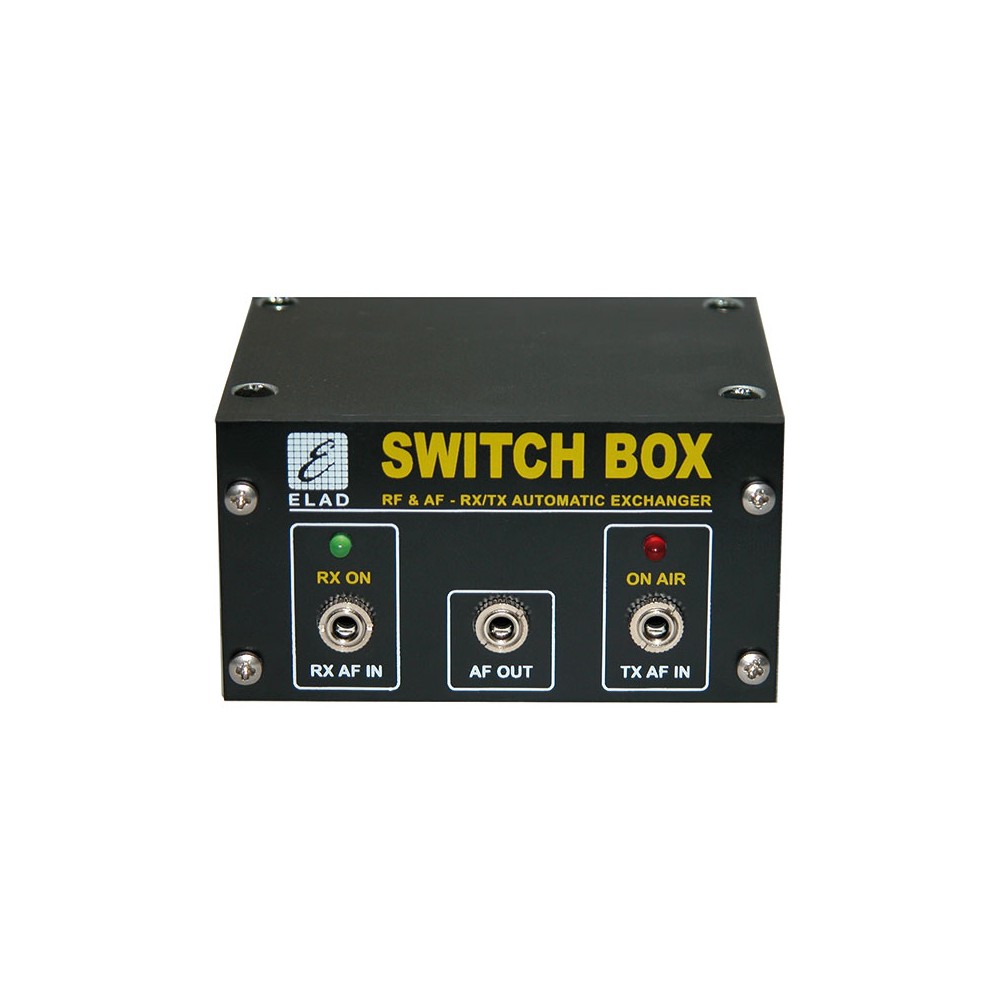

ELLAD TRSWITCH TRANSMISSION / STANDE DE RÉCESSION jusqu'à 160 MHz

Dans le cas où vous utilisez un scanner ou un récepteur défini par logiciel (SDR) pour la réception, et vous souhaitez transmettre avec un émetteur-récepteur normal, un commutateur d'antenne est requis. Cet appareil doit changer l'antenne immédiatement au début de la transmission. {

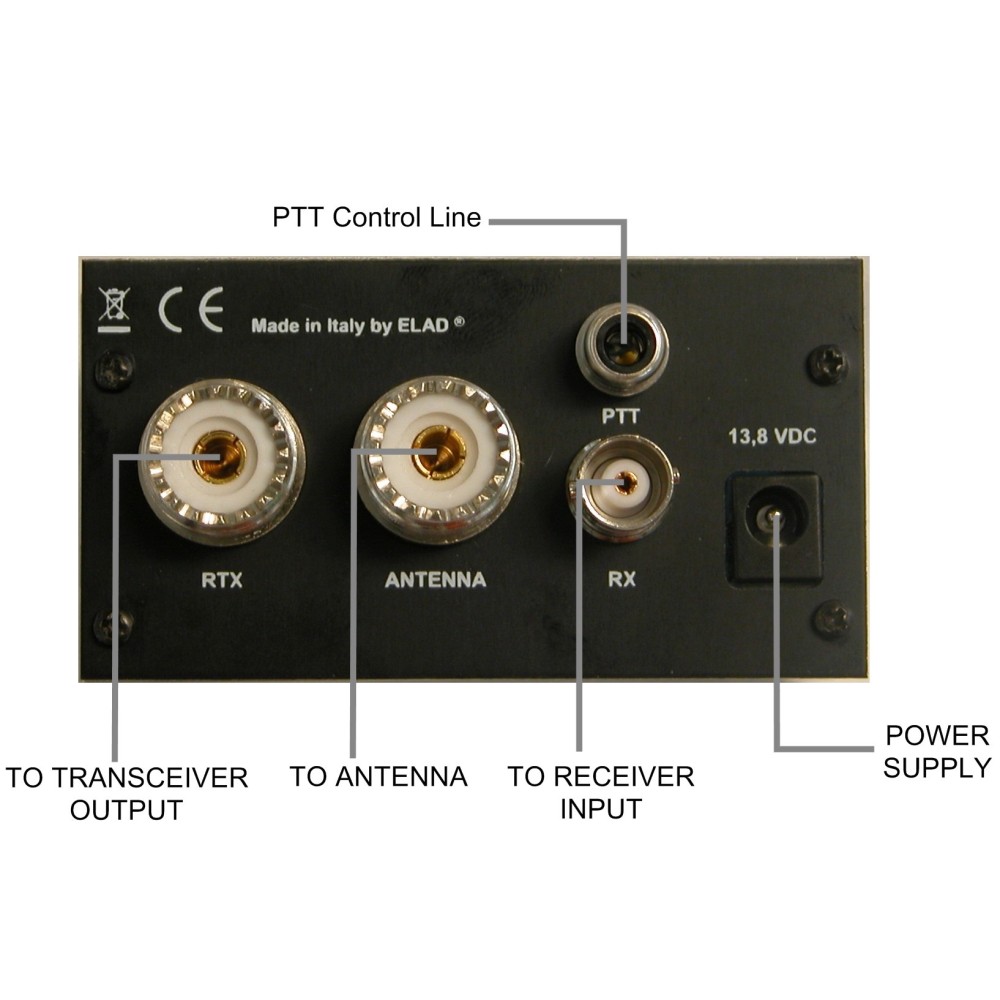

Trwitch fait exactement cela. Le commutateur a une connexion pour l'antenne et deux connecteurs pour le récepteur et l'émetteur. La commutation est effectuée automatiquement (VOX RF, à partir de 10 MW en haut) ou avec une ligne PTT. {

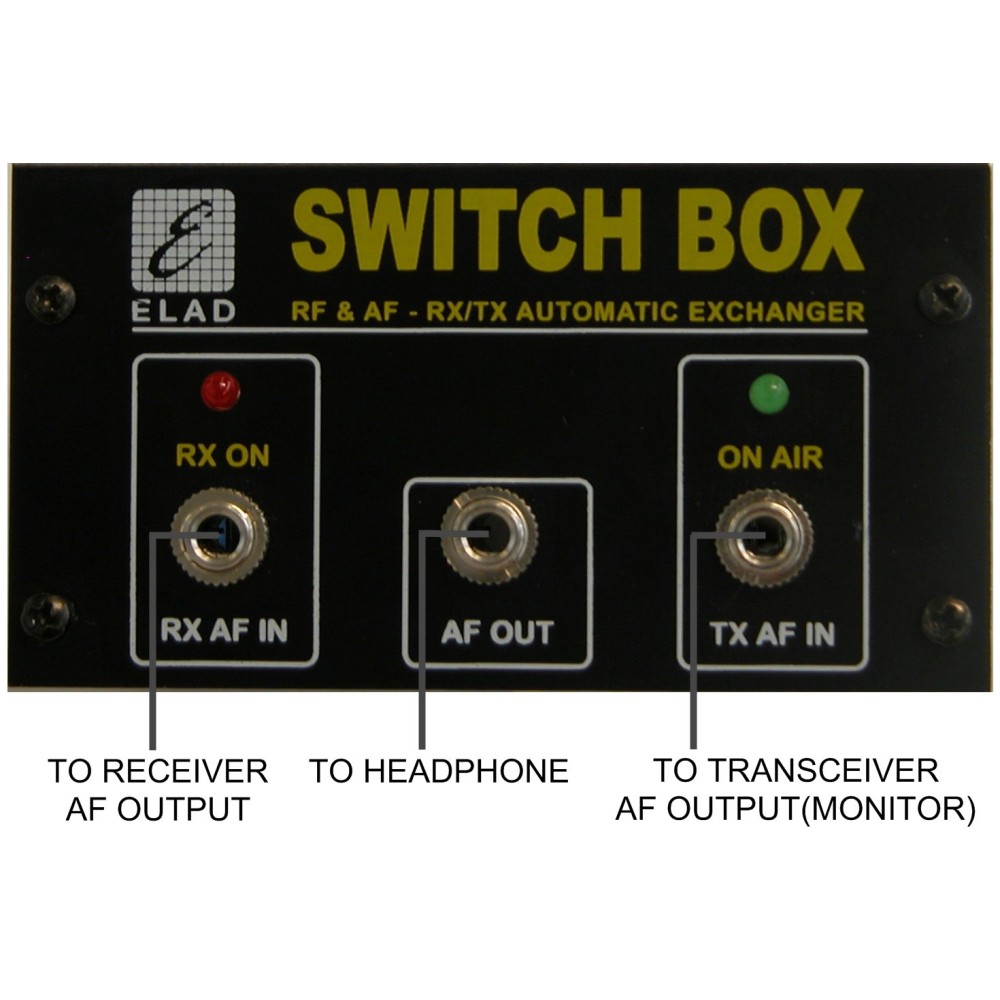

TRSWitch est équipé d'un commutateur AF supplémentaire: Lorsque vous utilisez un haut-parleur externe, le récepteur est désactivé, la note CW est plutôt audible via le haut-parleur. Le connecteur du récepteur est connecté au massa pendant la transmission, il est également protégé contre la foudre. Sans nutrition, l'antenne est toujours connectée à l'émetteur (ou émetteur-récepteur). {

Fonction DC TRWitch à 160 MHz, la perte d'insertion est de 0,2 dB. La puissance de transmission maximale est de 100 W, l'appareil nécessite 13,8 V et 200 mA. {

• {
• Impédance: 50 Ω {
• gamma des fréquences: DC - 160MHz {
• Power max dans TX: 100W {
• Power de commutation: & lt; 10 MW (1,8MHz-30MHz) {
• Temps d'activation: & lt; 20 ms {
• Délai d'arrêt: & lt; 190 ms {
• Perte d'insertion: & lt; 0,3 dB @ 144 MHz (0,2 dB Typ.) {
• Atténuation de la diaphonie: & gt; 38 dB @ 144MHz (40 dB Typ.) {
• Aliments: 13.8V DC 200MA
