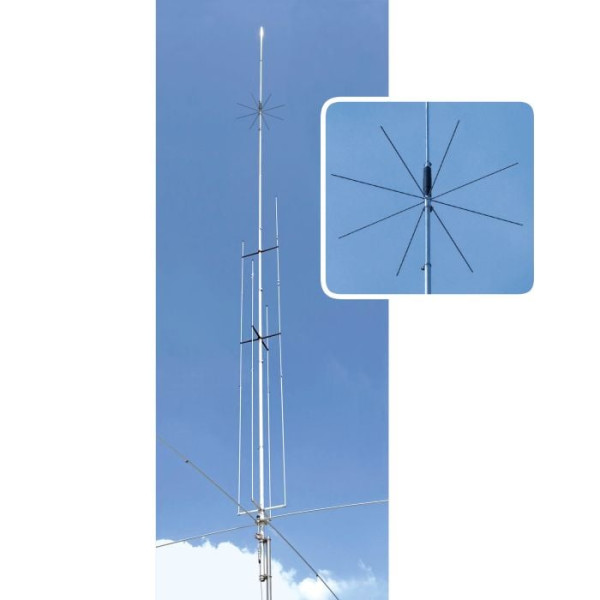

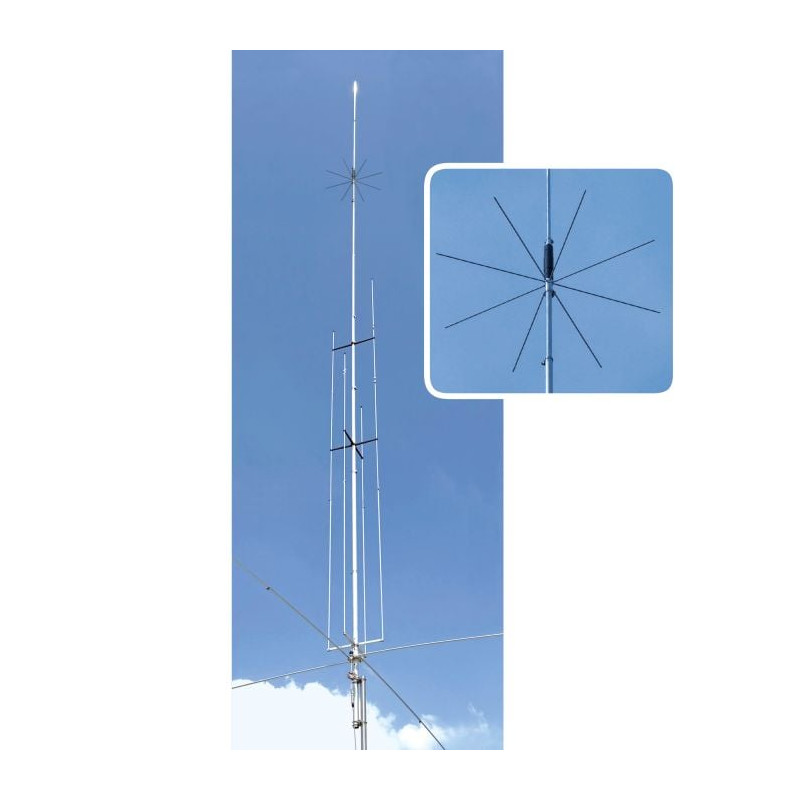

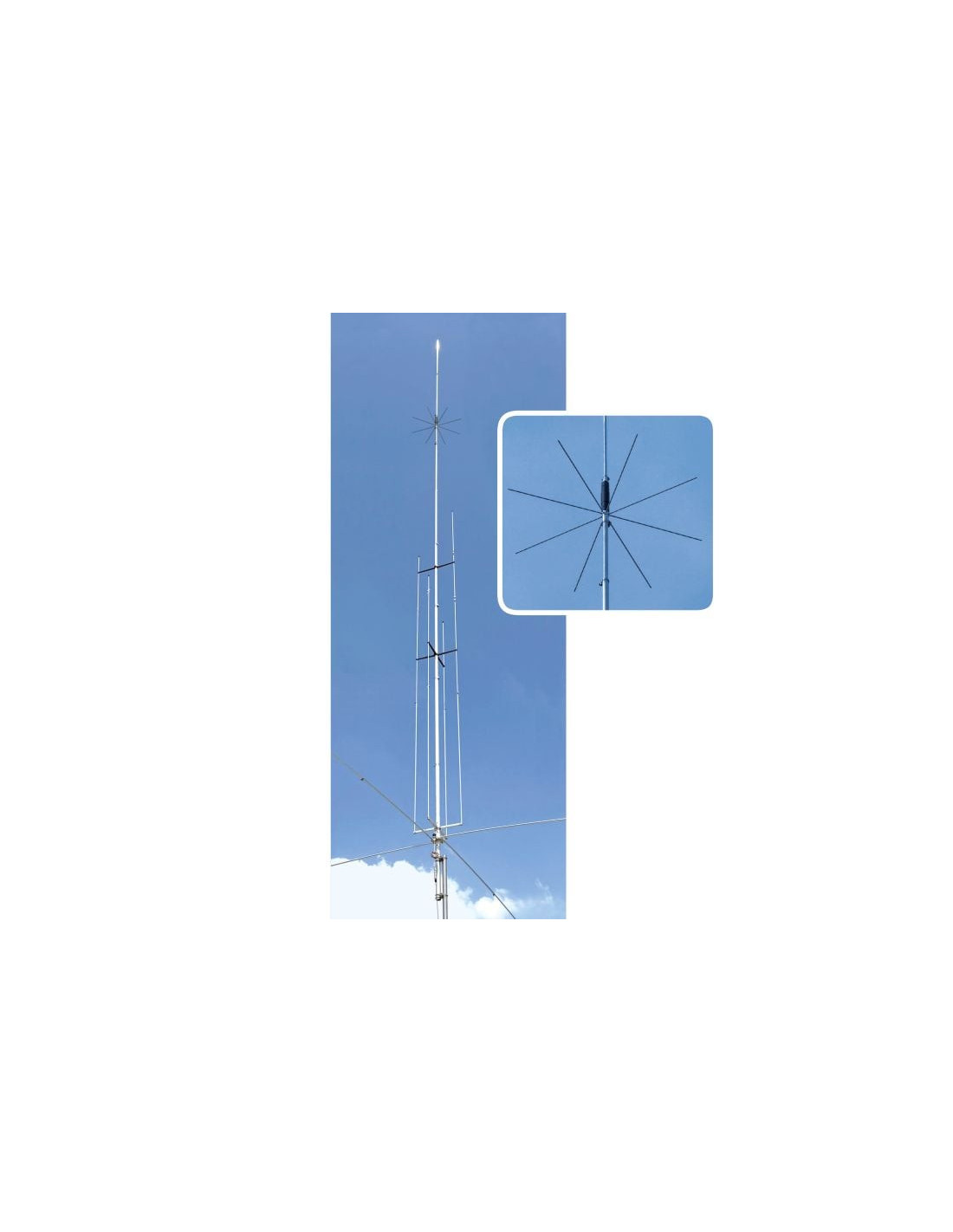

Grazioli MV7 Antena vertical 7 bandas hf

Grazioli MV7 – Antena de plano de tierra de ¼ de onda y 7 bandas

La  Grazioli MV7  es una antena vertical multibanda  de alta calidad para uso de radioaficionados en las bandas 40 m, 20 m, 17 m, 15 m, 12 m, 10 m y 6 m.  Basado en el principio del plano de tierra de ¼ de onda, combina una construcción mecánica precisa con un diseño eléctrico bien estudiado, desarrollado y producido íntegramente en Italia.

Derivado de la probada serie MV6, el MV7 añade la banda de 40 m. El radiador central es un elemento de doble banda (40 + 20 m): una bobina con tapa capacitiva desacopla la parte inferior de los 20 m y al mismo tiempo proporciona la inductancia necesaria para los 40 m. Por encima de la bobina, dos perfiles telescópicos de aluminio (longitud total de aproximadamente 8,4 m) cubren las bandas superiores.

Una característica distintiva es el nuevo sistema DBFC (contrapeso plegado de doble banda), un contrapeso plegado patentado. A uno de los cuatro radiales se une un fino cable de acero inoxidable, formando un contrapeso de doble banda. Esto permite un funcionamiento eficiente de los 40 m sin radiales adicionales.

Como todas las antenas Grazioli, la MV7 destaca por su calidad de construcción: radiador de aleación AW6063-T66 (mecanizado CNC), abrazaderas y tornillos de acero inoxidable (AISI-304/316), aisladores moldeados resistentes a los rayos UV. Resistencia al viento hasta 130 km/h (con vientos), altura total 8,97 m, peso 8,5 kg.

Se suministra con el toroide FAIR-RITE FT240-43 para crear un estrangulador HF eficaz y un tres puntos. Pinza de anclaje para instalaciones en zonas ventosas. Para instalaciones expuestas o con viento, el fabricante recomienda el uso de tirantes no conductores (por ejemplo, plástico o Kevlar) para mejorar la estabilidad mecánica. Se incluye una arandela de fijación adecuada.

La antena tiene una impedancia nominal de 50 Ohm y alimentación directa, sin transformador de impedancia integrado. El toroide FAIR-RITE (FT240-43, fabricado en EE. UU.) se utiliza para construir una bobina de alta frecuencia de alto rendimiento, que reduce las corrientes de modo común de 1,8 a 30 MHz y evita la retroalimentación en el cable coaxial.

Ganancia típica de aproximadamente 0 dBd (≈ 2,15 dBi) con irradiación omnidireccional. Cobertura de todas las bandas de HF con VSWR ≤ 2:1 y menos de 1,5:1 en resonancia. Potencia máxima 1,5 kW PEP (SSB) en 40 m y hasta 3 kW en otras bandas.

La estructura puesta a tierra de CC protege contra cargas estáticas y descargas atmosféricas. Conector UHF (SO-239) con aislador de PTFE y pin dorado para una conexión estable y duradera.

Características principales

• Alimentación directa sin transformadores con pérdidas
• Se incluye el toroide FAIR-RITE FT240-43 para construir el estrangulador de HF
• Conexión a tierra de CC para protección antiestática
• Amplio ancho de banda con VSWR bajo
• Se recomiendan cuerdas tensoras opcionales para instalaciones con ventosas (use cables no conductores)
• Construcción robusta y resistente a la intemperie: fabricado en Italia

Conclusión

La Grazioli MV7 es una antena multibanda fiable y duradera,con diseño preciso y alta calidad mecánica. Adecuado tanto para radioaficionados experimentados como para principiantes que desean una instalación sencilla y un rendimiento constante en todas las bandas.
