Grazioli MV7 Antenna verticale 7 bande hf

Grazioli MV7 – Antenna Groundplane ¼ d’onda 7 bande

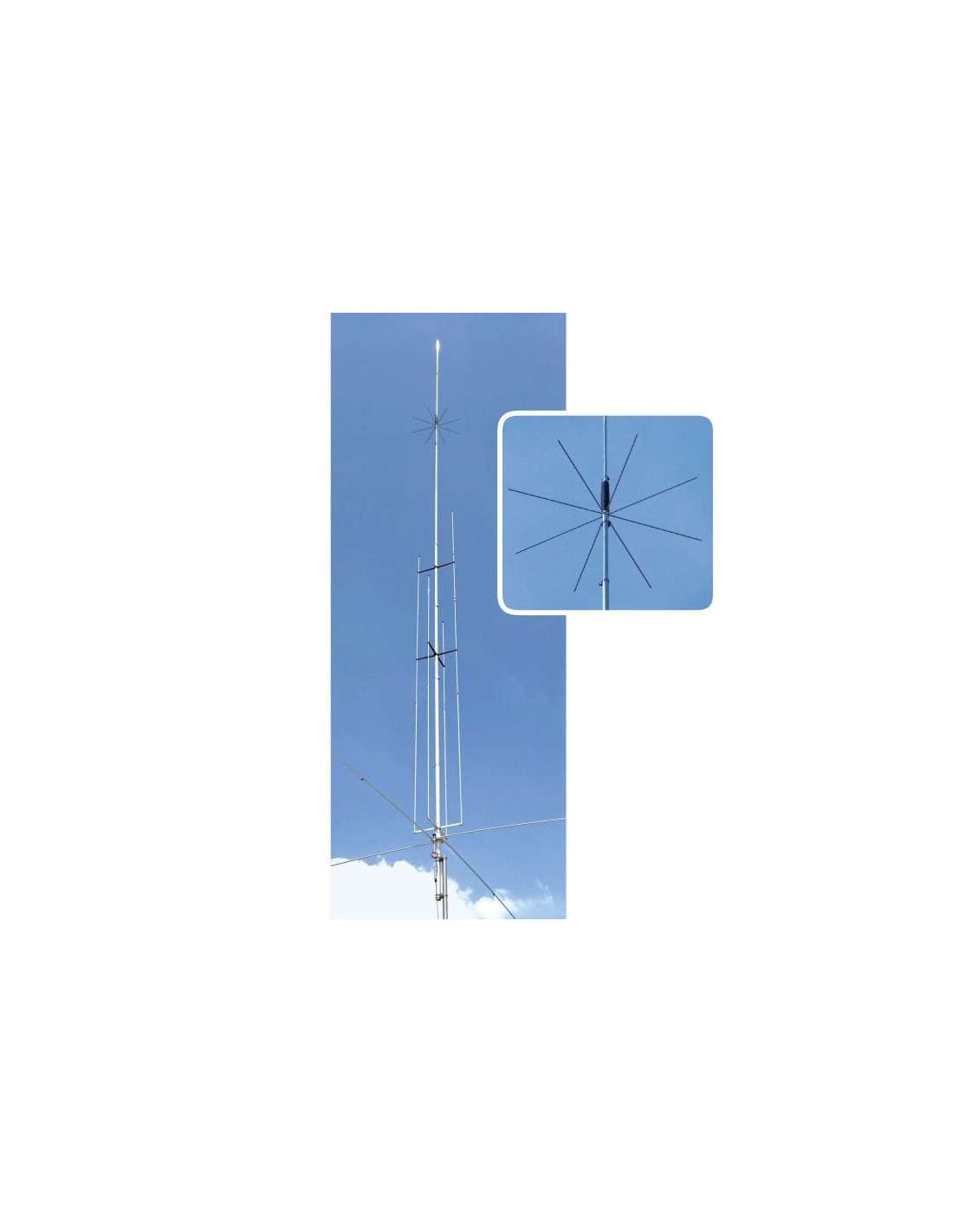

La Grazioli MV7 è un’antenna verticale multibanda di alta qualità per l’uso radioamatoriale sulle bande di 40 m, 20 m, 17 m, 15 m, 12 m, 10 m e 6 m. Basata sul principio del piano di terra ¼ d’onda, combina una costruzione meccanica precisa con un progetto elettrico ben studiato – interamente sviluppata e prodotta in Italia.

Derivata dalla collaudata serie MV6, la MV7 aggiunge la banda dei 40 m. Il radiatore centrale è un elemento a doppia banda (40 + 20 m): una bobina con cappello capacitivo disaccoppia la parte inferiore dei 20 m e fornisce al tempo stesso l’induttanza necessaria per i 40 m. Sopra la bobina, due sezioni telescopiche in alluminio (lunghezza totale circa 8,4 m) coprono le bande superiori.

Caratteristica distintiva è il nuovo sistema DBFC (Dual Band Folded Counterpoise) – un contrappeso piegato brevettato. Un sottile cavo in acciaio inossidabile è fissato a uno dei quattro radiali, formando un contrappeso a doppia banda. Ciò consente il funzionamento efficiente dei 40 m senza radiali aggiuntivi.

Come tutte le antenne Grazioli, la MV7 si distingue per la qualità costruttiva: radiatore in lega AW6063-T66 (lavorato CNC), morsetti e viteria in acciaio inox (AISI-304/316), isolatori stampati resistenti ai raggi UV. Resistenza al vento fino a 130 km/h (con tiranti), altezza totale 8,97 m, peso 8,5 kg.

Fornita con toroide FAIR-RITE FT240-43 per realizzare un efficace choke HF e morsetto di ancoraggio a tre punti per installazioni in zone ventose. Per installazioni esposte o ventose, il produttore raccomanda l’uso di tiranti non conduttivi (ad esempio in plastica o Kevlar) per migliorare la stabilità meccanica. È inclusa una rondella di fissaggio adatta.

L’antenna ha impedenza nominale di 50 Ohm e alimentazione diretta, senza trasformatore d’impedenza integrato. Il toroide FAIR-RITE (FT240-43, Made in USA) serve per costruire un choke HF ad alte prestazioni, riducendo le correnti di modo comune da 1,8 a 30 MHz e prevenendo i ritorni sul cavo coassiale.

Guadagno tipico di circa 0 dBd (≈ 2,15 dBi) con irradiazione omnidirezionale. Copertura di tutte le bande HF con ROS ≤ 2:1 e meno di 1,5:1 in risonanza. Potenza massima 1,5 kW PEP (SSB) su 40 m e fino a 3 kW sulle altre bande.

La struttura messa a terra in DC protegge da cariche statiche e scariche atmosferiche. Connettore UHF (SO-239) con isolatore in PTFE e pin dorato per una connessione stabile e duratura.

Caratteristiche principali

• Alimentazione diretta senza trasformatori con perdite
• Toroide FAIR-RITE FT240-43 incluso per costruire il choke HF
• Messa a terra DC per protezione antistatica
• Ampia larghezza di banda con basso ROS
• Tiranti opzionali raccomandati per installazioni ventose (usare corde non conduttive)
• Costruzione robusta e resistente agli agenti atmosferici – Made in Italy

Conclusione

La Grazioli MV7 è un’antenna multibanda affidabile e durevole, con progettazione accurata ed elevata qualità meccanica. Adatta sia ai radioamatori esperti sia ai principianti che desiderano un’installazione semplice e prestazioni costanti su tutte le bande.
