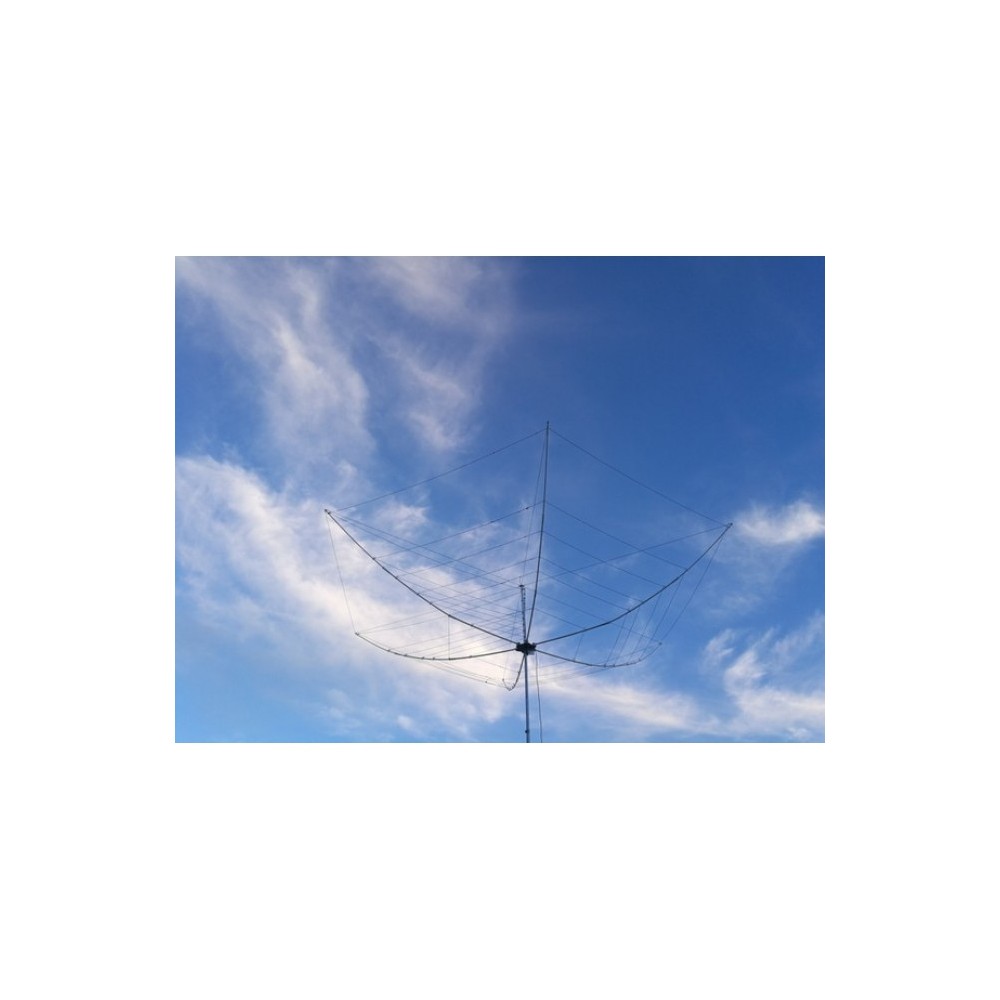

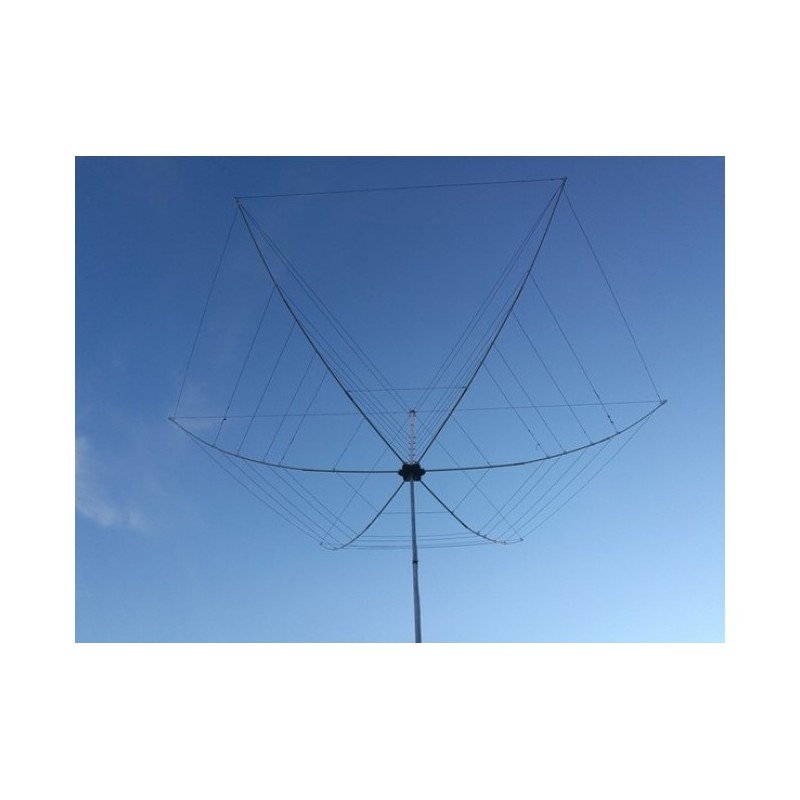

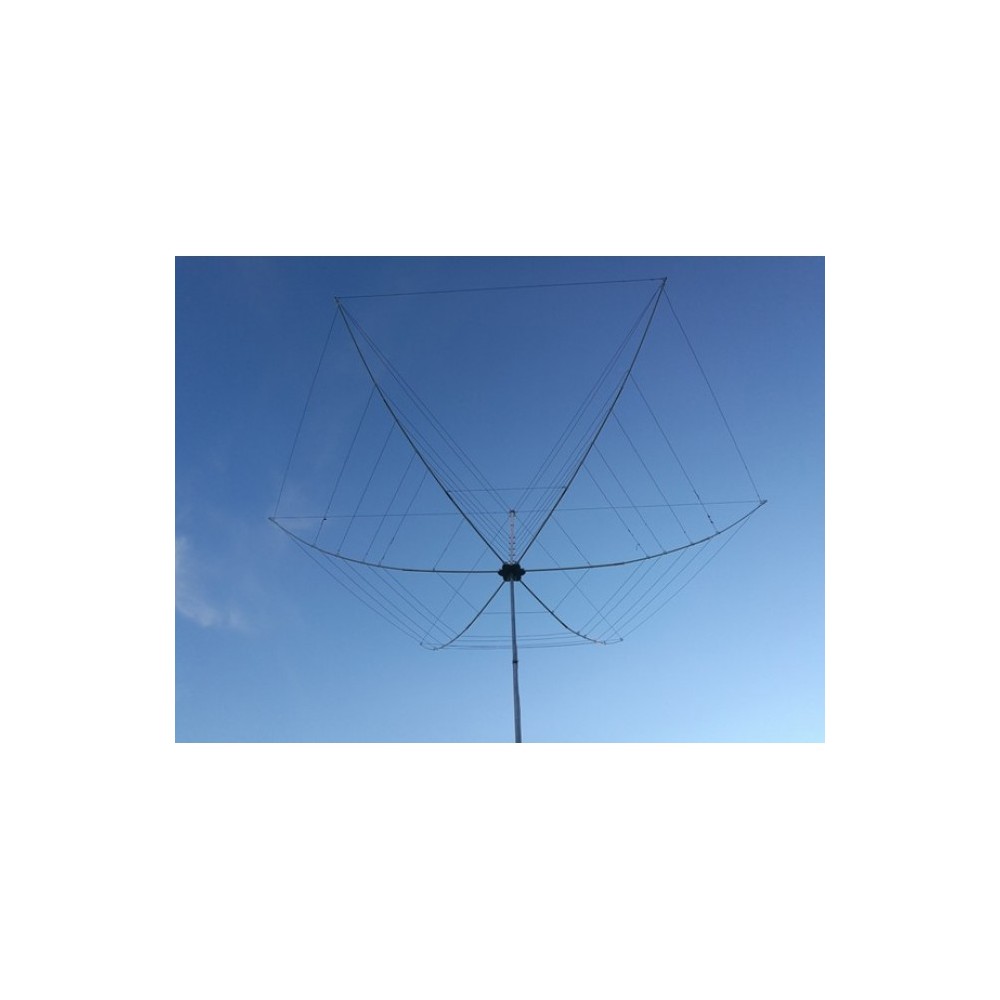

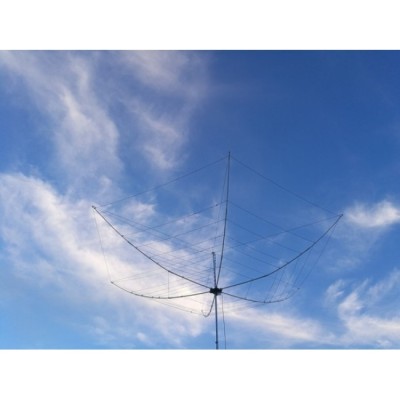

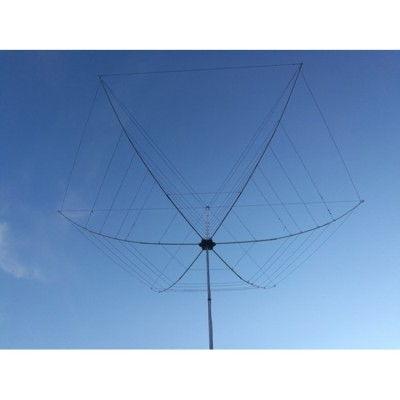

HEX6B 6 BANDE Diseño HexBeam G3TXQ

Write a review

674,76 €

Ligera y fácil de instalar la antena del paquete (diseño G3TXQ) para actividades portátiles. {

El hex6b es un paquete de onda corta para los seis grupos 20, 17, 15, 12, 10 y 6m. El diseño sigue las ideas de G3TXQ, que fue el primer radio aficionado en presentar esta antena. Sin embargo, la construcción mecánica fue perfeccionada por Eiantenna con su larga experiencia de ingeniería de antenas. El resultado es una antena portátil eficiente para bandas clásicas de DX, que se puede usar debido a su bajo peso también para DXPedes y vacaciones. {

El hex6b funciona como un haz de dos elementos en cada banda. Los cables y las cuerdas listos para su uso se fijan a los montantes de fibra de vidrio, ¡no se necesita ningún desarrollo! Debido a la tensión mecánica de la picadura del paquete, se estira a la dimensión fija todo el tiempo, no hay hundimiento en los hilos. Los dipoli del radiador están conectados al soporte vertical central, cada uno tiene terminales de tornillo # S. El centro de soporte ha sido diseñado como un transformador de Balun coaxial. Este transformador es responsable de una muy buena combinación en cada banda, y del hecho de que solo se requiere una línea eléctrica para todas las bandas. La ganancia es de aproximadamente 3 dbds o más bien, la relación delantera / trasera es entre 13 y 22 dB. El transformador de adaptación alcanza un SWR 1.5: 1 o mejor en todas las bandas, excepto en 10 m, donde SWR es 2: 1 o más. Cada banda se puede usar para el ancho de banda sin un sintonizador. La potencia máxima permitida es de 5 kW. Las tuberías de fibra de vidrio se cubren el doble contra los rayos UV. {

La configuración del paquete de banda HEX6B 6 es simple y puede ser realizada por un presón en aprox. 30 minutos. Para la instalación de los 6 verticales se ensamblan y se fijan al polo central. Las cuerdas de corte listos de la parte superior del polo central para cada posición vertical se instalan para la forma doblada típica de HexBeam. Luego, las roscas de Tagliati Ready se fijan a los verticales y se conectan eléctricamente al Polo Central. Todas las cuerdas y los hilos ya están cortados a tamaño, no se necesita desarrollado. Gracias al bajo peso de solo 8.2 kg, HexBeam se puede instalar en un árbol de flexión ligero de aluminio. La rotación se realiza con un pequeño rotor de 12 V o mano. {

Descargar : { HEXBEAM HEX6B Información Hoja (PDF, EN, 2.2MB)

datos técnicos 11405 hex6b

Amatori Radio Band 20, 17, 15, 12, 10, 6 m

masa. 5 kW

Mass. De Rolling 3.26 M

{ peso 8.5 kg

Medida (transporte) 127 x 37 x 13 cm

ganancias 20 m 3.8 dbd

{ 17 m 3.2 dbd

{ 15 m 3.5 dbd

12 m 3.0 dbd
