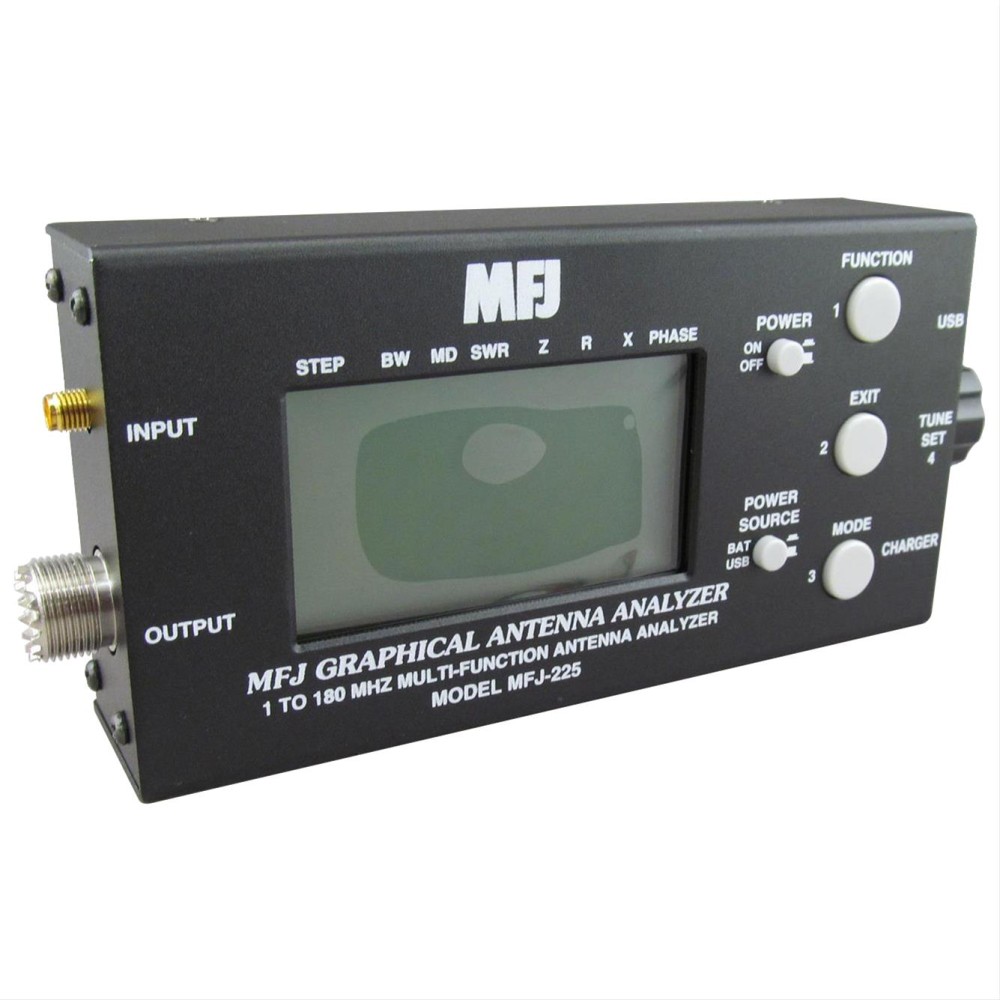

MFJ 225 Analizador de antenas gráficas

El MFJ-225 tiene todas las funciones de un analizador estándar más una serie de nuevas funciones, como la pantalla LC incorporada, 2 puertos VNA y el puerto USB. ¡El MFJ-225 no requiere calibración (autocalibración)! Muy fácil de usar. Todas las funciones se describen en el manual de inglés suministrado.  {

Dos analizadores de antena en uno!  {
El MFJ-225 es un analizador completo y autosuficiente, que funciona con batería y, por lo tanto, la antena se puede instalar directamente. Conecte el dispositivo a la PC y use el IG-Mini VNA Freeware para crear un VNA real de 2 canales y realizar un análisis en profundidad de los datos. También es posible imprimir las curvas gráficas además de los resultados numéricos.  {

¡Ver otros!  {
Gracias a la pantalla gráfica incorporada, iluminada por 3 ", siempre tendrá todos los valores a la vista. Además de la presentación de valores discretos, el SWR también se puede informar en la gráfica como una curva. Otros valores importantes que se muestran son impedios, v / r ratio, esquina de fase. Establezca el congelamiento central con un knob en el lado de la pantalla MFJ-225 y la pantalla completa en la pantalla. {

Rango de frecuencia 1.5-179.9 MHz
El analizador MFJ-225 cubre todo el rango de frecuencia de 1.5 MHz a 179.9 MHz continuamente con la ayuda de un sistema DDS-VFO integrado con resolución de 1 kHz, por lo que todos los elementos mecánicos como el interruptor o el controlador ya no son necesarios. El ajuste es realizado por un codificador óptico.  {

Generador de señal integrado!  {
El MFJ-225 utiliza una potencia de generador de potencia Con-5DBM incorporada para probar diferentes componentes, como mezclador, amplificador, filtro, etc. La señal tiene una buena supresión del armónico de 50dbc y proporciona excelentes resultados de prueba.  {

Alimentación versátil!
Para el funcionamiento del MFJ-225 es posible usar 4 baterías AAA (recargables o alcalinas). Estos se instalan dentro del dispositivo. Con un enchufe de 12V atacado a un lado, uno también puede recargar las baterías. Una luz LED indica el estado de carga. Un cable USB no funciona también como una fuente de alimentación para el MFJ-225 cuando está conectado a una PC.  {

¿Qué es el MFJ-225 capaz de medir?  {

swr (1: 1 a 9.9: 1)
impedancia compleja (r + jx)
return Loss (rl, 0 - 30db)
fase (0-180 °)
capacidad (0 - 9999pf)
inducción (0.1 - 80 °) CABLIA (0.5 - 0.5 - CAPLY (0 - 9999PF) 45)
Pérdida de cable (0 - 30dB)
¡No se incluye fuente de alimentación! {
