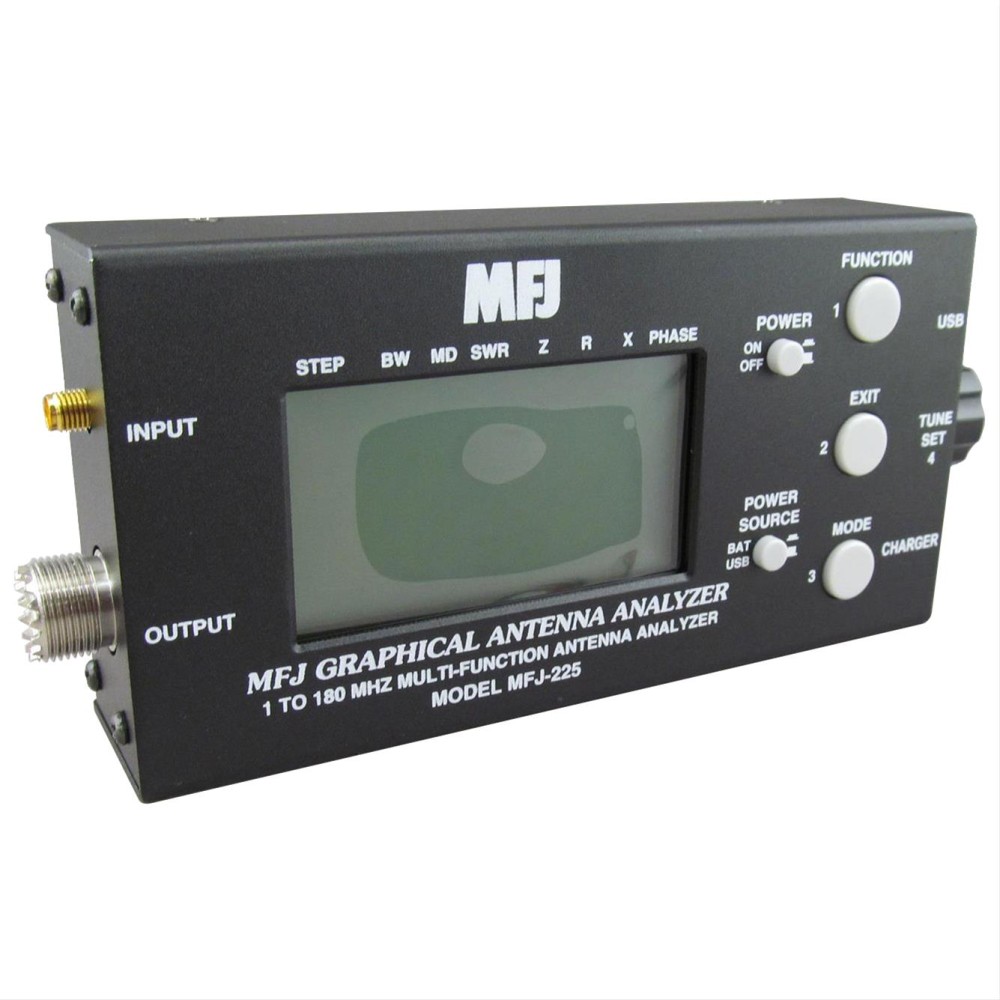

Analyseur d'antenne graphique MFJ 225

Le MFJ-225 possède toutes les fonctions d'un analyseur standard et une série de nouvelles fonctions, telles que l'affichage LC intégré, 2 ports VNA et le port USB. Le MFJ-225 ne nécessite pas d'étalonnage (auto-étalibration)! Très facile à utiliser. Toutes les fonctions sont décrites dans le manuel anglais fourni.  {

Deux analyseurs d'antennes en un!  {
Le MFJ-225 est un analyseur complet et autosuffisant, qui est alimenté par batterie et donc l'antenne peut être installée directement. Connectez le périphérique au PC et utilisez le logiciel Ig-Mini VNA pour créer un VRA réel à 2 canaux et effectuez une analyse approfondie des données. Il est également possible d'imprimer les courbes graphiques en plus des résultats numériques.  {

Voir les autres!  {
Grâce à l'affichage graphique intégré, illuminé par 3 ", vous aurez toujours toutes les valeurs en vue. En plus de la présentation de valeurs discrètes, le SWR peut également être signalé dans le graphique comme une courbe. D'autres valeurs importantes affichées sont l'impédance, V / R, le coin de phase. {

Plage de fréquences de 1,5-179,9 MHz
L'analyseur MFJ-225 couvre toute la gamme de fréquences de 1,5 MHz à 179,9 MHz en continu, de sorte que tous les éléments mécaniques tels que le commutateur ou le contrôleur ne sont pas plus nécessaires. Le réglage est effectué par un encodeur optique.  {

Générateur de signaux intégré!  {
Le MFJ-225 utilise une puissance de générateur d'alimentation CON-5DBM intégré pour tester différents composants tels que le mélangeur, l'amplificateur, le filtre, etc. Le signal a une bonne suppression de l'harmonique OF-50DBC et fournit d'excellents résultats de test.  {

Alimentation polyvalente!
Pour le fonctionnement du MFJ-225, il est possible d'utiliser 4 batteries AAA (rechargeables ou alcalines). Ceux-ci sont installés à l'intérieur de l'appareil. Avec une prise de 12V attaquée sur le côté, on est également capable de recharger les batteries. Une lumière LED indique l'état de charge. Un câble USB ne fonctionne pas également comme une alimentation pour le MFJ-225 lorsqu'il est connecté à un PC.  {

Qu'est-ce que le MFJ-225 est capable de mesurer?  {

SWR (1: 1 à 9.9: 1)
Impédance complexe (R + Jx)
Retour Loss (RL, 0 - 30 dB)
Phase (0-180 °)
(0 - 9999pf)
Inductance (0.1 - 80μh). 45)
Perte de câble (0 - 30db)
Aucune alimentation incluse! {
