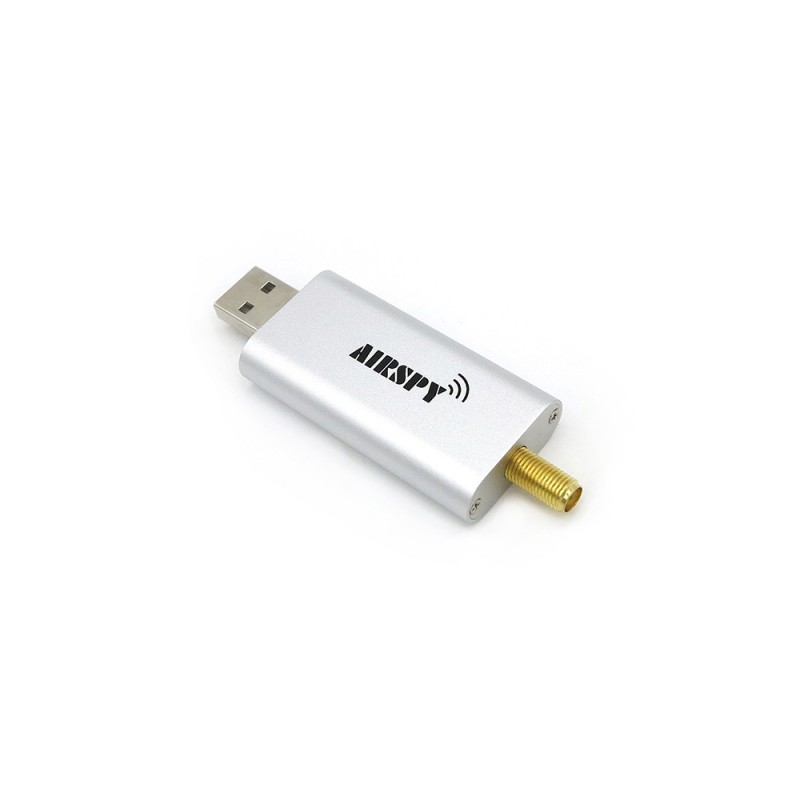

Récepteur USB AirSpy Mini SDR RX

SDR Receiver AirSpy

matériel aérien

Le R2 aérien est l'un des récepteurs SDR les plus connus du marché. Il offre une couverture continue de 24 à 1800 MHz, ce qui le rend adapté à l'analyse et à la réception d'un grand nombre de signaux VHF et UHF. Pour recevoir l'intégralité de la bande HF (plus des vagues moyennes et longues), un convertisseur up est disponible, parfaitement calibré pour correspondre au récepteur. {

Airspy + sdr # = une combinaison idéale

Les compétences réelles d'un récepteur SDR sont déterminées - quelle surprise :) - du logiciel. Les concepteurs ISPY SDR sont les mêmes personnes qui ont écrit le logiciel SDR # (SDR Sharp). Grâce à ce développement parfaitement aligné entre le matériel et les logiciels, le résultat est un système avec des performances difficiles à atteindre par d'autres producteurs. Le logiciel SDR # est, pour de bonnes raisons, l'un des programmes les plus connus et les plus utilisés pour les applications SDR; Il est facile à utiliser et offre de nombreuses fonctions intuitives pour les différentes opérations. L'architecture "Open Plugin" permet à d'autres programmeurs d'offrir d'autres fonctions de nouvelles fonctions, afin que celles-ci puissent être combinées par l'utilisateur en fonction des besoins.Grâce au développement parallèle du matériel et des logiciels, l'AirSpy et le SDR # sont parfaitement alignés pour travailler ensemble.

AirSpy R2-Description

AirSpy R2

Le récepteur R2 AIRSPY est construit autour du tuneau largeur R820T2 produit par le rafael Electronis. En combinaison avec un puissant processeur de bras cortex 32 bits et un convertisseur rapide 12 bits, l'AirSpy peut obtenir beaucoup plus de cette puce de tuner que le Stick DVB-T classique avec le chipset RTL. Par exemple, le processeur ARM peut développer des moles de données beaucoup plus importantes, ce qui se traduit par l'utilisateur dans des ports plus larges du spectre. L'air peut afficher environ 10 MHz à l'écran (9 MHz sans fréquences d'images). Le processeur ARM Cortex est également responsable du transfert de données rapide via l'interface USB 2.0.

Le SDR utilise un générateur d'horloge spécial avec un bruit de phase très faible et une précision de ± 0,5 ppm. Le bruit de phase faible aide à obtenir une plus grande sensibilité et une plage dynamique du récepteur. Une caractéristique intéressante du R2 aérien est la possibilité d'injecter une horloge externe. Ce dernier peut provenir d'un générateur d'horloge à Rubidio ou par un oscillateur régi par GPS (GPSDO), pour obtenir des mesures avec une plus grande précision, ou pour corréler plusieurs récepteurs. Diverses portes GPIO sont disponibles pour vérifier les appareils externes. Une tension de biais peut être fournie sur le connecteur d'antenne pour alimenter des amplificateurs externes ou des convertisseurs spéciaux (voir ci-dessous) (4.5 V, max. 50mA).

Une autre caractéristique importante est la documentation ouverte pour les interfaces logicielles (BEES). Même si vous n'êtes pas un développeur de logiciels, vous bénéficierez de cet oppressivité car d'autres ingénieurs logiciels peuvent (et faire) fournir des extensions, des plugins et leurs programmes pour AirSpy. Par exemple, vous pouvez trouver DLL ou Extio Driver pour d'autres systèmes d'exploitation. Le firmware du processeur ARSPY ARSPY est également disponible dans le code source et vous permet d'être modifié.

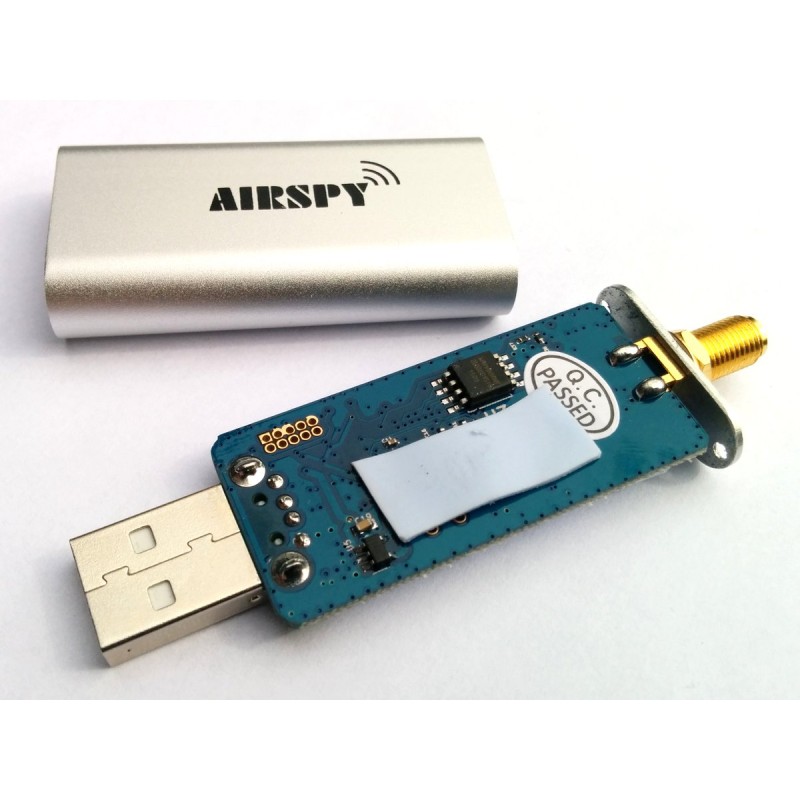

Pour les utilisateurs qui n'ont pas besoin de fonctions plus avancées (entrée d'horloge externe, portes GiPio, etc.) de la R2 aérienne, ou lorsque l'espace disponible est réduit, nous offrons le plus petit mini. Ce DDR a la forme du bâton USB classique et contient les mêmes blocs de fonction que le frère aîné: R820T2, CPU ARM LPS4370, ADC 12 bits, bruit à basse phase TCXO. Le résultat est un récepteur avec des caractéristiques vraiment similaires à la R2 aérienne.

Voir ici pour des instructions sur la façon d'utiliser l'AirSpy comme ADSB 'FlightTradar'.

étant le projet basé sur le tuner R820T2, AirSpy commence à recevoir à 24 MHz. Si vous voulez ascar toute la bande d'ondes longues, moyennes et courantes, vous pouvez utiliser le convertisseur Spyverter R2. Ce convertisseur up est parfaitement adapté au récepteur d'air, mais il peut être utilisé presque avec n'importe quel autre SDR. L'alimentation du convertisseur peut être fournie à la fois via le connecteur d'antenne du récepteur et via le connecteur micro USB. Ces aliments indépendants rendent le Spyverter R2 utilisable avec tout autre récepteur. La plage de réception varie de 1 kHz à 60 MHz, la sortie convertie varie de 120 à 180 MHz. La valeur IP3 du convertisseur est un excellent filtre + 33 dbm, supplémentaire à 60 MHz et 120/180 MHz réduisent les interférences.
