Dxpatrol QO-100 rxset2 avec si sélectionnable si

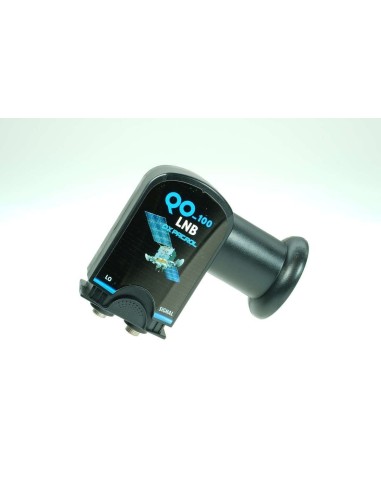

dxpatrol QO-100 Rxset2 avec IFS sélectionnable offre un LNB modifié plus une alimentation et une source d'horloge à 25 MHz. Le LNB a eu deux sorties. L'une des sorties a été modifiée pour agir comme une entrée pour une référence d'horloge d'oscillateur à 25 MHz. Cela améliore considérablement la stabilité de la fréquence, comme requis pour les signaux de bande étroite. Le signal de sortie LNB IF peut être réglé sur diverses bandes: 28, 144, 432 ou 1296 MHz (pont de soudage). Ce signal de réception est propulsé par un émetteur-récepteur radio-paramor approprié, par exemple le DXPatrol SDR. {

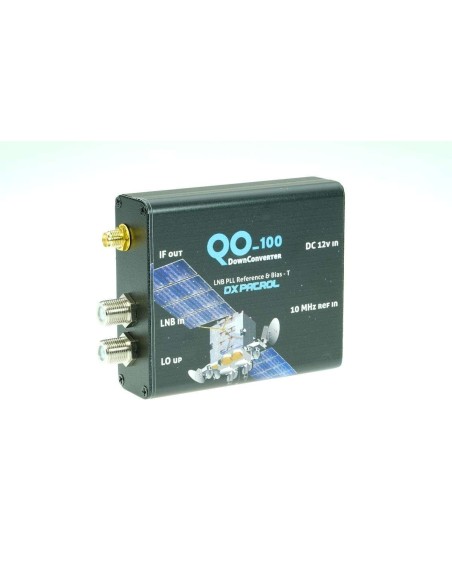

L'unité PLL / BIAS-T a les fonctions suivantes:

Nutrition du LNB avec la tension de fonctionnement (BIAS-T)

Adaptation de l'impératif de 75 ohm (LNB) à 50 ohm (récepteur SDR UHF)

25 MHz Oscillateur surveiller pour LNB modifié

Entrée en option 10 MHz pour la source de précision de précision externe (GPSDO ou similaire)

Les connecteurs du LNB sont pris "F", le signal IF vers le récepteur SDR est disponible sur une prise SMA. L'entrée de l'horloge de référence à 10 MHz est également une prise SMA. Cette entrée d'horloge de référence est facultative et doit être fournie par une source de haute précision à 10 MHz, par exemple un oscillateur discipliné GPS (GPSDO) ou une autre source. Lors de l'injection d'une référence de 10 MHz, le PLL interne est synchronisé par ce signal au lieu d'un oscillateur en quartz, le résultat est une bien meilleure stabilité et un signal plus propre en raison d'un meilleur rapport signal / bruit. {

En tant qu'alternative à ce produit, le QO100-RXSET est disponible, qui utilise un IF fixe de 760 MHz.
