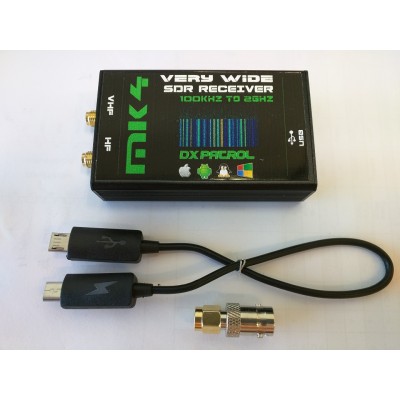

Patrouille droite mk4

Le DX-patrol est une radio définie par logiciel reçue (SDR) avec une large gamme de fréquence de réception. Contrairement au récepteur DVB-T des bâtons USB pratique habituels a un convertisseur à ondes courtes supplémentaires. C'est la raison de la large gamme de fréquences de 100 kHz à 2000 MHz. Pour le fonctionnement avec le convertisseur HF, des batteurs supplémentaires sont fournis, avec une plage dynamique beaucoup mieux meilleure et de bonnes performances solides de la gestion du signal. {

Pour le fonctionnement HF, un décalage de fréquence de -40 MHz doit être défini. {

Excellent comme panadapter Voir ce lien: https://youtu.be/esvwvc9cuos

Une autre fonctionnalité est que la plage de fréquences complète est fournie sans lacunes. Avec deux connecteurs d'antenne indépendants (SMA), il est toujours possible d'utiliser les antennes les plus appropriées sans reconnecter lors du changement des bandes. Un petit interrupteur sur le côté du récepteur vérifie un interrupteur de diode à faible bruit lorsque vous passez de HF VHF ou vice versa. L'état actuel (HF / VHF) est indiqué avec une LED multicolore. Le taux d'échantillonnage maximal pris en charge par le matériel est de 3,2 ms / s, mais cela est généralement limité par le logiciel. Le résultat est une plage de fréquences d'échantillonnage de 96 kHz jusqu'à environ. 1 MHz, selon le logiciel. {

Le fonctionnement du récepteur DX Patrol SDR est possible avec tout logiciel qui prend en charge RTL2832 basé sur le bâton DVB-T. Les programmes possibles sont (entre autres):

• {
• sdr # (windows) {
• HDSDR (Windows) {
• sdr-radio.com (Windows) {
• Sdr Touch (Android) {
• Radio GNU (Linux) {
• et plus {

à usage spécial tels que RTL1090 ​​ou Dump1090 peuvent être utilisés pour recevoir les ADS / Farri B envoyés par les plans. Avec ce récepteur, un logiciel adéquat et une antenne de câble plus appropriée, une vue de la situation aérienne actuelle est facilement possible en position de réception. En outre, il est possible de participer à des réseaux qui fournissent des données de vol réel sur le site Web telles que Fleightradar24.com. D'autres logiciels permettent la réception de satellites à faible orbite de la météo NOAA à partir de 137 MHz - les possibilités du Pater LSDR PAP Pater sont infinies! {

L'installation du récepteur DSP Patrol DX est simple. Il est recommandé de ne pas utiliser les pilotes USB Windows,Mais ceux fournis par l'installation du «zadig». La plupart des programmes ci-dessus sont des produits logiciels gratuits, vous trouverez les instructions d'installation sur les différents sites Web des auteurs du programme. Les logiciels juste ou les pilotes ne sont pas fournis avec le récepteur. La connexion à l'ordinateur a lieu avec USB, un câble USB-B-B USB-A USB-A Conecteur est requis. Le câble du THSI n'est pas inclus.

• {

  Historique des versions du récepteur SDR DX-patrol

• Modifications MK1 → Mk2
• Filtres améliorés;
• Partie Projet amélioré HF.
• Modifications MK2 → Mk3
• Deux connecteurs micro USB pour le support OTG. Un connecteur d'alimentation, un connecteur pour se connecter à l'ordinateur ou au smartphone.
• Micro USB Cable (OTG) inclus, permet l'utilisation d'un smartphone;
• La sensibilité dans VHF / UHF s'est améliorée.
• Modifications MK3 → MK4 V1
• Sélection de plage HF / VHF via le logiciel
• Commutateur ON / OFF
• maisons en métal solide
• Modifications MK4 V1 → Mk4 V2
• L'interrupteur ON / OFF a été éliminé
• Une seule prise micro-USB pour les données + puissance
• LED de l'autre côté de l'affaire

Manuel anglais dxpatrol-sdr_mk3.pdf

Software SDR # Rev 1427 & amp; Adsbspy

Driver Driver de compatibilité
