Tuner mAT 40 hf 120 w

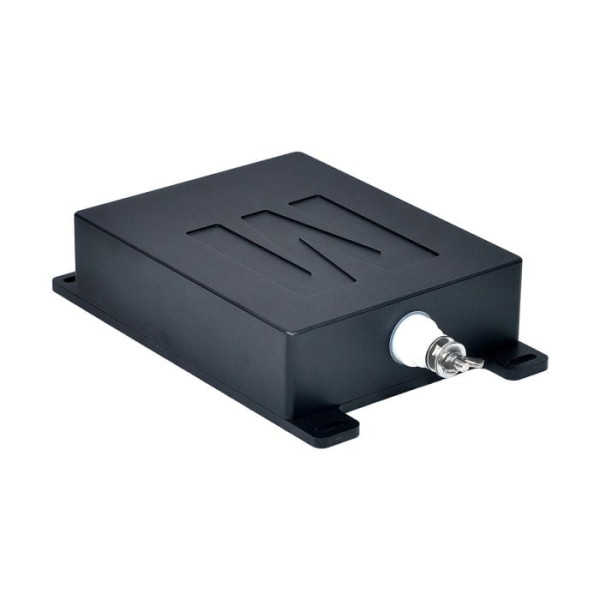

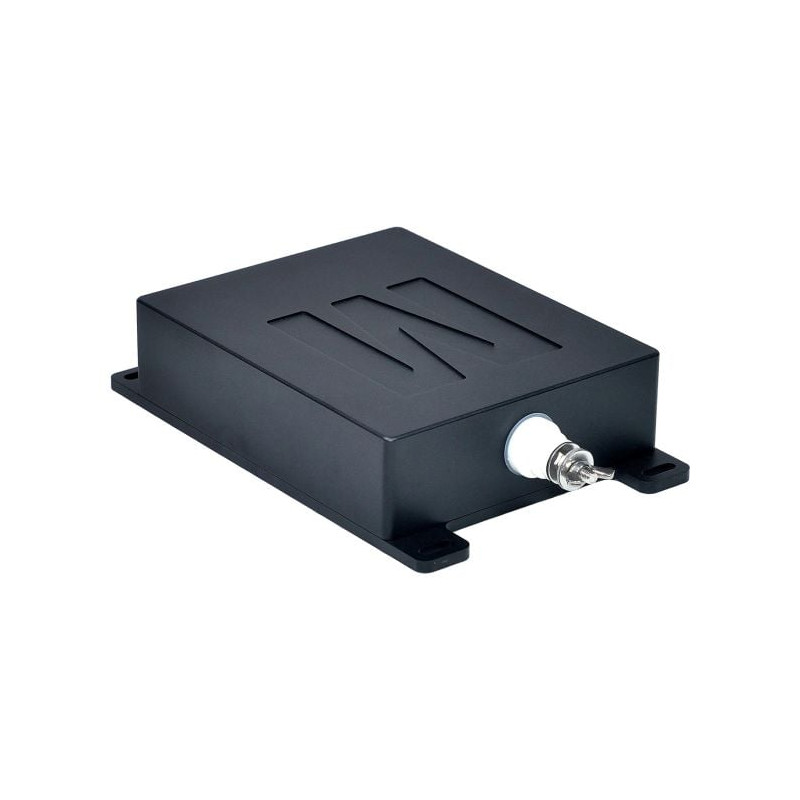

Le tuner mAT-40 est doté d'un boîtier métallique résistant aux intempéries et est destiné à une utilisation permanente en extérieur. Réglez les antennes filaires alimentées en extrémité ou les boucles métalliques. Une borne à vis haute tension est prévue sur le dessus du tuner à cet effet. La connexion à la radio se fait via une prise coaxiale PL située en bas du tuner. L'alimentation et le signal de commande sont fournis par un raccord à vis étanche, également en bas. Un câble de 10 m de long est inclus. Ce câble doit être adapté à l'émetteur-récepteur respectif avec un câble d'interface disponible en option. Des câbles d'interface sont disponibles pour Icom, Kenwood et Yaesu. Pour les autres radios, le constructeur propose un câble universel pour votre propre adaptation.

Les émetteurs-récepteurs suivants sont pris en charge :
-avec câble mAT-40-M : tous les Icom avec prise tuner à 4 broches, tous les appareils prenant en charge AH-3 ou AH-4, avec la modification de l'IC-M710 peuvent également être utilisés.
-Avec câble mAT-40-K : tous les Kenwood avec prise tuner 6 broches, tous les appareils prenant en charge l'AT-250 ou l'AT-300.
-avec câble mAT-40-Y : Tous les Yaesu avec prise MiniDIN CAT à 8 broches prenant en charge les FC-30, FC-40 ou FC-50.

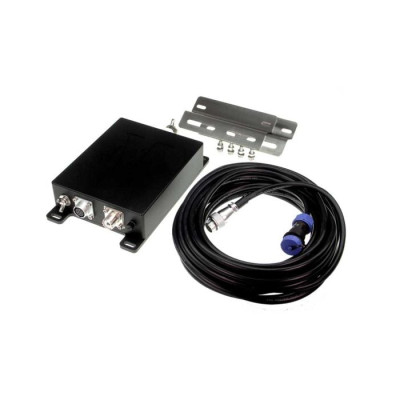

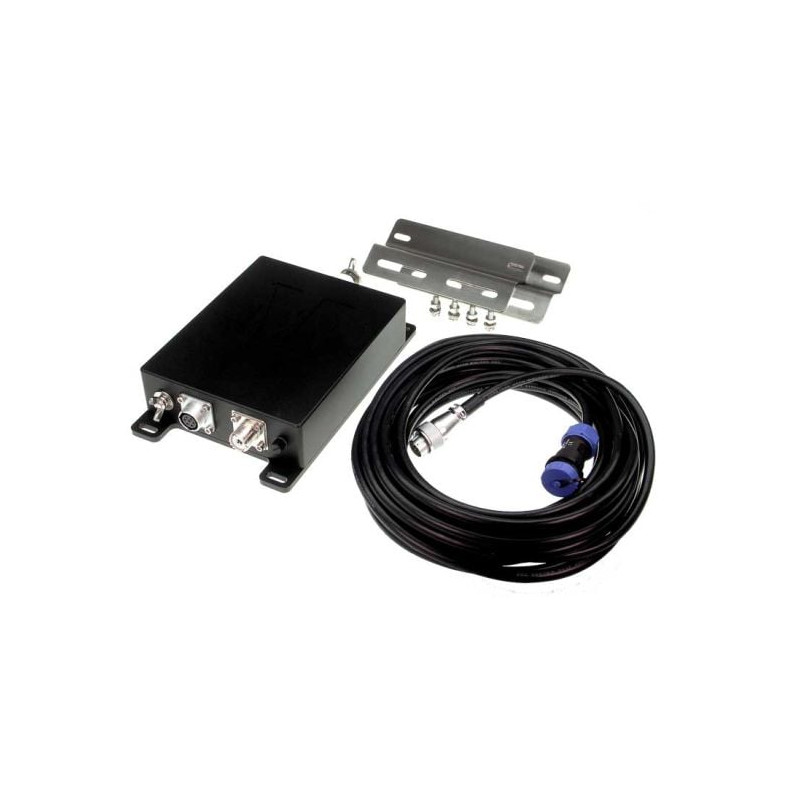

Le tuner règle les fils ou tiges d'antenne à partir d'une longueur d'environ 2,5 m, de sorte que l'efficacité est sévèrement limitée avec des antennes aussi courtes. La longueur d'antenne suggérée est de 12 m, mais d'autres longueurs sont également possibles. Dans certains cas, il peut être nécessaire de connecter un fil de contrepoids au tuner. Une borne à vis sur la face inférieure est utilisée à cet effet. Ici, par exemple, la carrosserie d'un véhicule ou un contraste électrique sur un voilier peuvent être connectés. Des supports en acier inoxydable sont inclus pour le montage. Ils sont utilisés pour un montage sur un poteau ou au mur. Des boulons en U M6 de 25 à 100 mm de large peuvent être utilisés pour le montage sur un poteau (non inclus). Le tuner est résistant aux intempéries.

L'opération se fait via le bouton « Tune » de la radio. Cela simplifie le processus de réglage en passant automatiquement à faible puissance et en CW, ainsi qu'en revenant à la ligne et au mode de transmission précédemment utilisés. La puissance de transmission maximale peut être de 120 W PEP, avec RTTY et autres modes d'onde continue env. maximum. 30W. Le tuner règle les antennes dans une plage d'impédance d'environ 5 à 1 500 Ohms.
