Sintonizador de polo mAT 40 hf 120 w

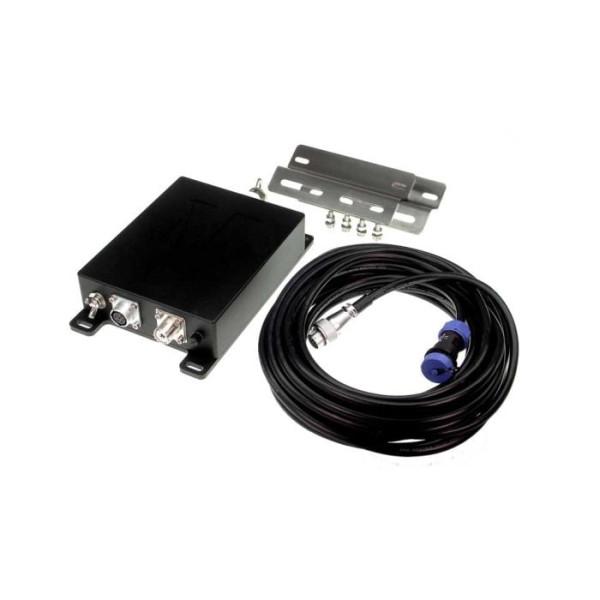

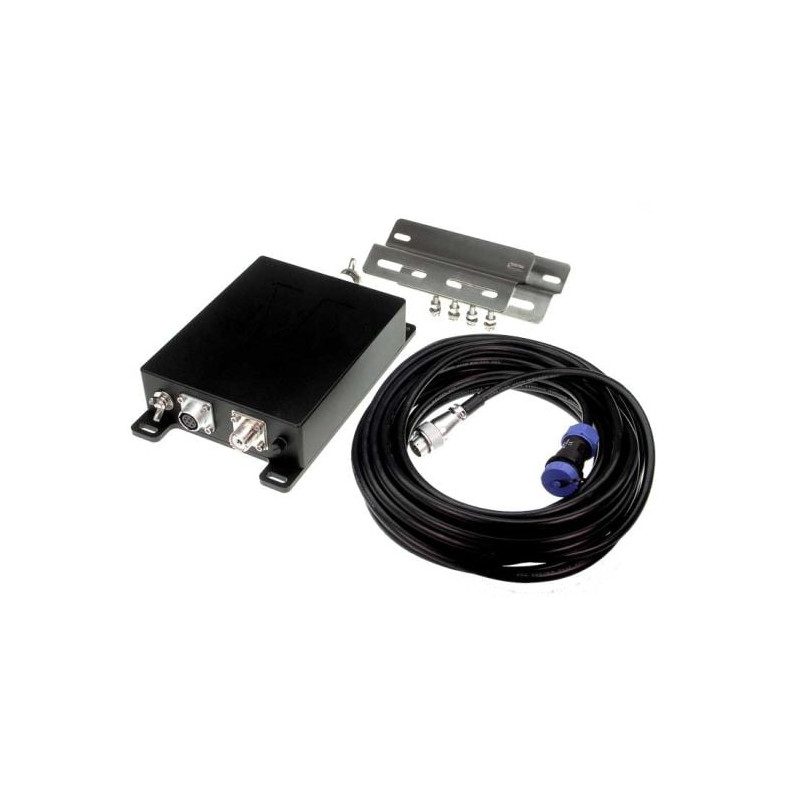

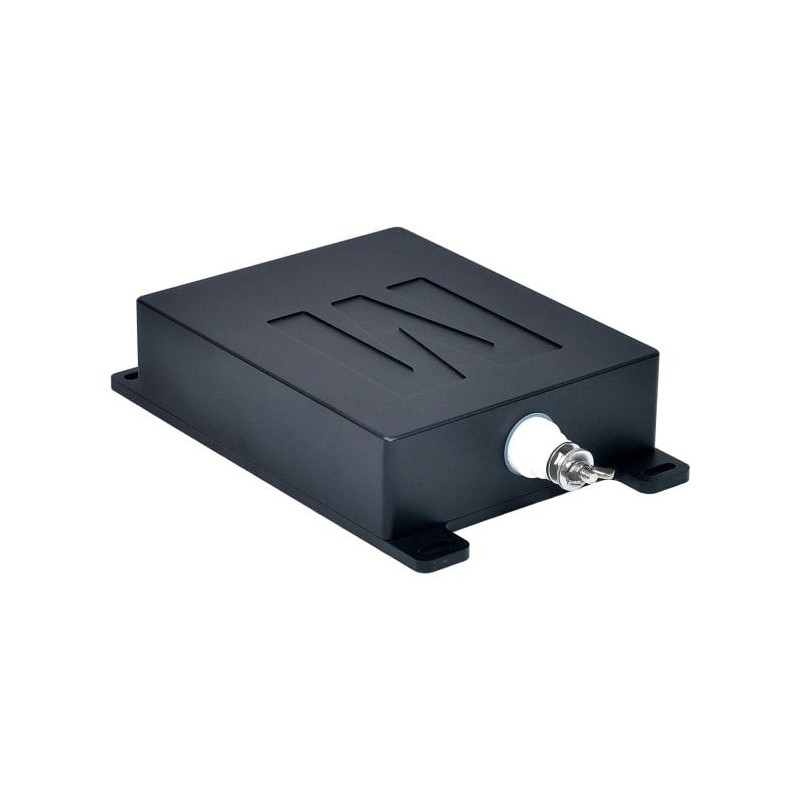

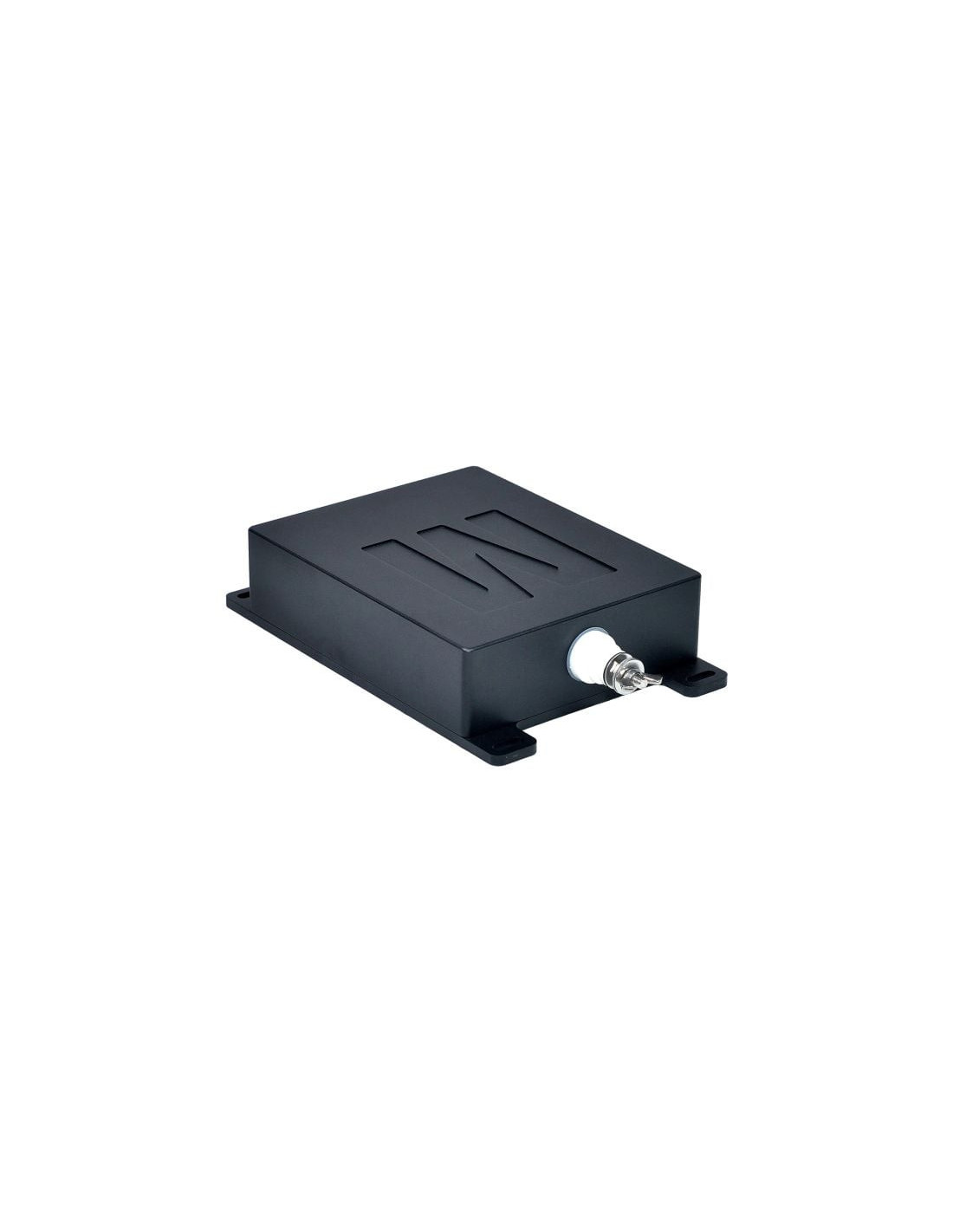

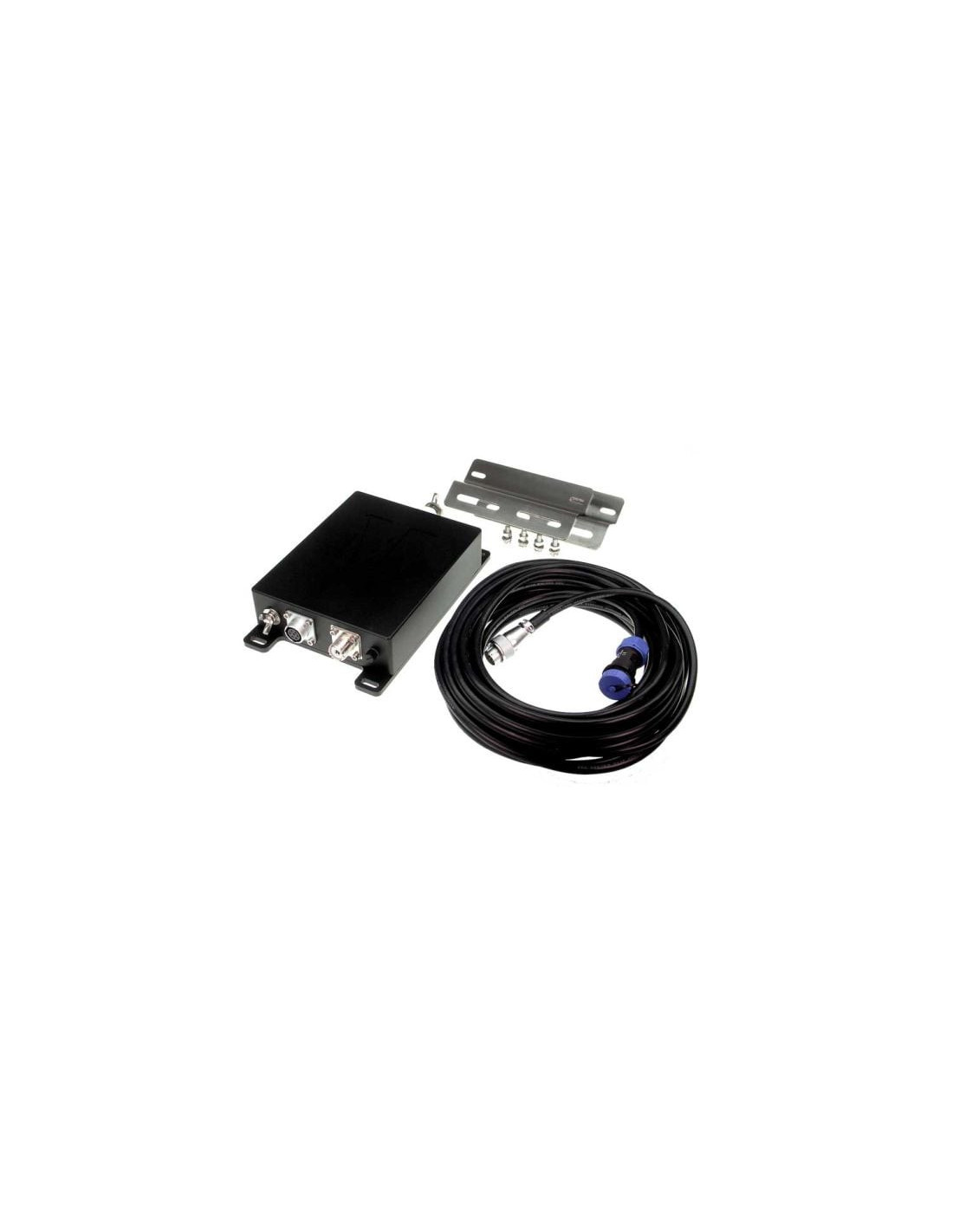

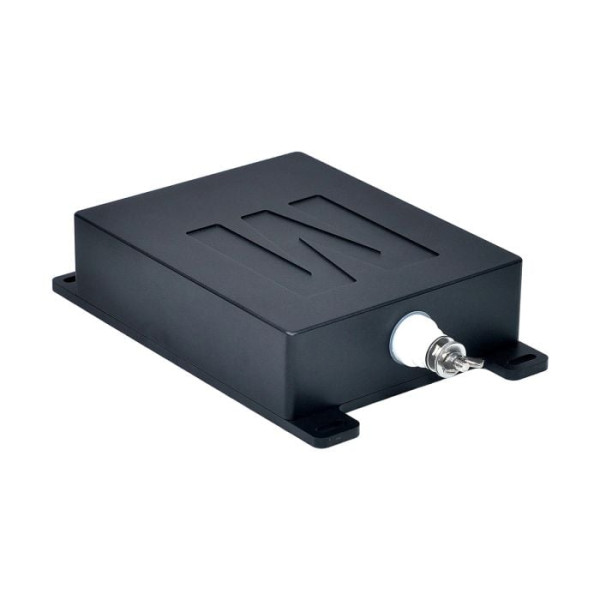

El sintonizador mAT-40 tiene una carcasa metálica resistente a la intemperie y está diseñado para uso permanente en exteriores. Sintonice antenas de alambre alimentadas por el extremo o bucles de alambre. Para este fin, se proporciona un terminal de tornillo de alto voltaje en la parte superior del sintonizador. La conexión a la radio se realiza a través de una toma coaxial PL situada en la parte inferior del sintonizador. La señal de alimentación y control se proporciona mediante una conexión de tornillo impermeable, también en la parte inferior. Se incluye un cable de 10 m de longitud. Este cable debe adaptarse al transceptor respectivo con un cable de interfaz disponible opcionalmente. Hay cables de interfaz disponibles para Icom, Kenwood y Yaesu. Para otras radios, el fabricante ofrece un cable universal para su propia adaptación.

Se admiten los siguientes transceptores:
-con cable mAT-40-M: todos los Icom con conector de sintonizador de 4 pines, todos los dispositivos que admiten AH-3 o AH-4, con modificaciones también se puede utilizar el IC-M710.
-Con cable mAT-40-K: Todos los Kenwood con conector sintonizador de 6 pines, todos los dispositivos que admitan el AT-250 o AT-300.
-con cable mAT-40-Y: Todos los Yaesu con conector MiniDIN CAT de 8 pines que admite el FC-30, FC-40 o FC-50.

El sintonizador sintoniza cables o varillas de antena a partir de una longitud de aproximadamente 2,5 m, por lo que la eficiencia está muy limitada con antenas tan cortas. La longitud de antena sugerida es de 12 m, pero también son posibles otras longitudes. En algunos casos puede ser necesario conectar un cable de contrapeso al sintonizador. Para ello se utiliza un borne de tornillo en la parte inferior. Aquí se puede conectar, por ejemplo, la carrocería de un vehículo o un contraste eléctrico en un velero. Se incluyen soportes de acero inoxidable para el montaje. Se utilizan para montar en un poste o en la pared. Se pueden utilizar pernos en U M6 de 25 a 100 mm de ancho para el montaje en un poste (no incluidos). El sintonizador es resistente a la intemperie.

La operación se realiza a través del botón "Sintonizar" de la radio. Esto simplifica el proceso de sintonización al cambiar automáticamente a baja potencia y CW, además de regresar a la línea y modo de transmisión utilizados anteriormente. La potencia máxima de transmisión puede ser 120W PEP, con RTTY y otros modos de onda continua aprox. máx. 30W. El sintonizador sintoniza las antenas en un rango de impedancia de aproximadamente 5 a 1500 ohmios.
