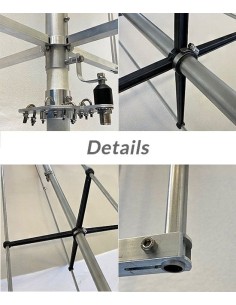

Grazioli Mv6 Antenne verticale HF 6 bandes de 20, 17, 15, 12, 10 et 6 mètres. L'antenne se compose d'un radiateur central pour la bande de 20 m, flanquée de 4 résonateurs latéraux pour les bandes supérieures. Le plan de masse est composé de 4 radiaux horizontaux de longueur égaux à 2,7 m. Les résonateurs latéraux sont maintenus en position parallèle au radiateur principal avec des entretoises non conductrices, tandis que la connexion conductrice est à la base près du point de puissance. {
{
Pour les tubes des éléments, fabriqués avec une précision particulière, l'alliage d'aluminium AW6063-T66 résistant a été utilisé. {
{
Même en détail, on peut voir que le fabricant bat de nouvelles routes au lieu de s'appuyer sur des solutions standard: par exemple, le connecteur d'antenne n'est pas une prise SO239 standard comme celle utilisée par la plupart des fabricants, mais une pièce développée et produite par Grazioli elle-même. Ce connecteur fiable a une véritable impédance caractéristique de 50 ohms et est conçue pour des fréquences allant jusqu'à 500 MHz, durcissant des niveaux élevés de puissance RF continue. {
{
Le boîtier est fait de cw614n en laiton en navette, tandis que la broche est plaquée à 24-carat pour éviter l'oxydation et est équipée d'un isolant PTFE qui maintient son centrage et son élasticité pour éviter la perte de contact. {
{
L'ensemble du groupe est protégé par un revêtement élastomère spécial qui empêche l'entrée de l'eau et de l'humidité. {
{
La difficulté de l'assemblage anti-corrosion fourni vous permet de fixer l'antenne avec des pôles de diamètre entre 40 et 54 mm. L'antenne ne doit pas être connectée à un câble, il est donc possible de l'utiliser dans des espaces limités et est facile à installer. {
{
Le MV6 est alimenté directement sans l'utilisation de transformateurs d'impédance qui introduiraient les pertes et limiteraient la puissance applicable; Il est équipé d'une unité d'impédance élevée qui crée un court-circuit de courant continu, dispersant au sol toutes les affections causées par des événements atmosphériques et / ou des décharges électrostatiques. {
Le réglage est effectué en ajustant la longueur des parties télescopiques des radiateurs et du radiateur principal; Chaque bande est indépendante et n'interagit pas avec les autres, à l'exception de la bande de 17 m (18 MHz), qui détermine également la résonance des 6 m (50 MHz). Nous recommandons l'utilisation d'un analyseur d'antenne graphique qui rend le réglage beaucoup plus facile et plus confortable. {
