Grazioli MV6 Antena vertical HF 6 pandillas

{

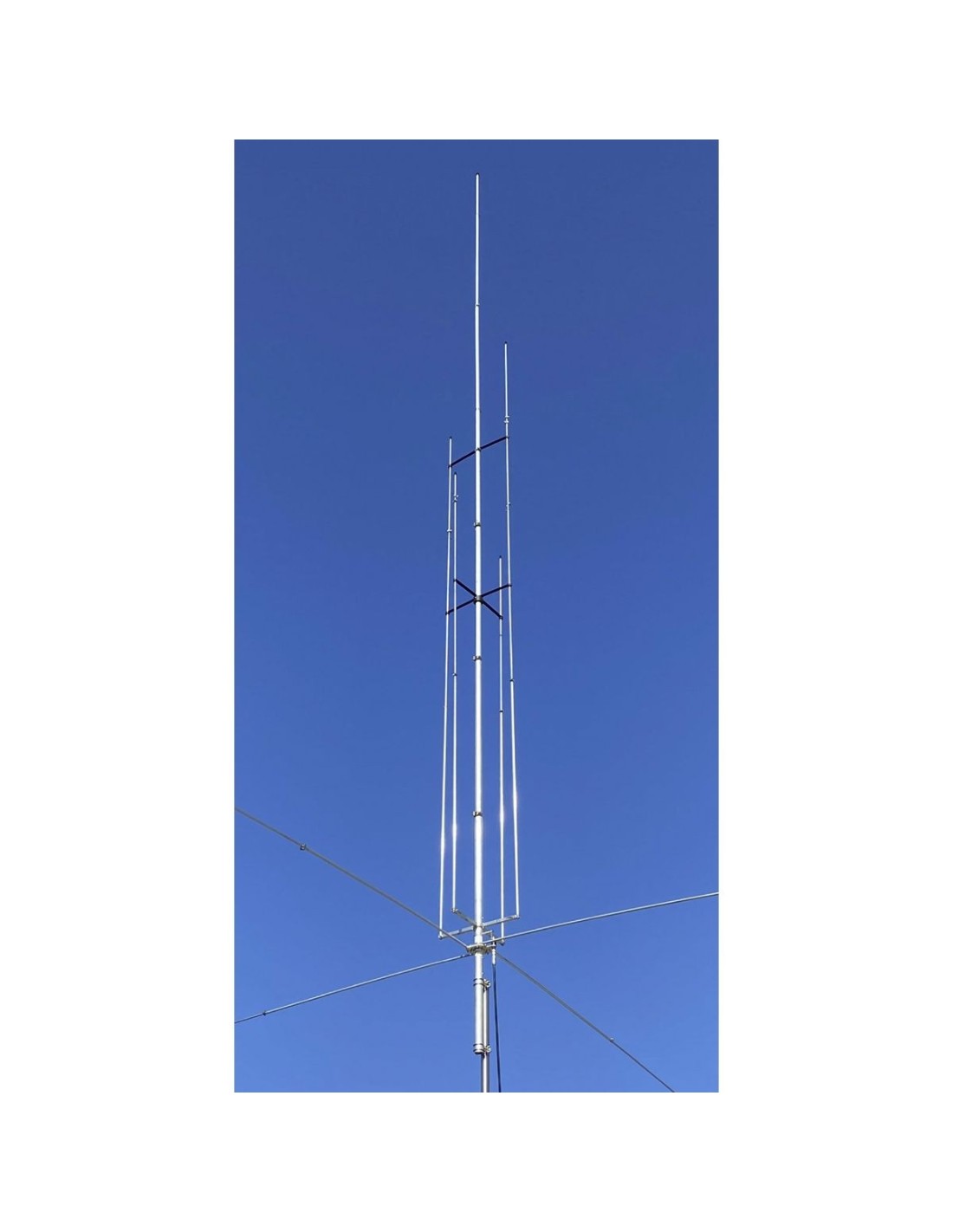

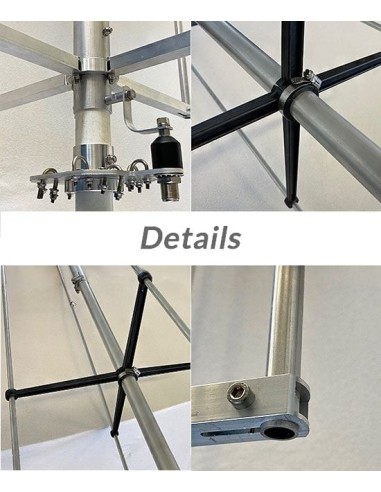

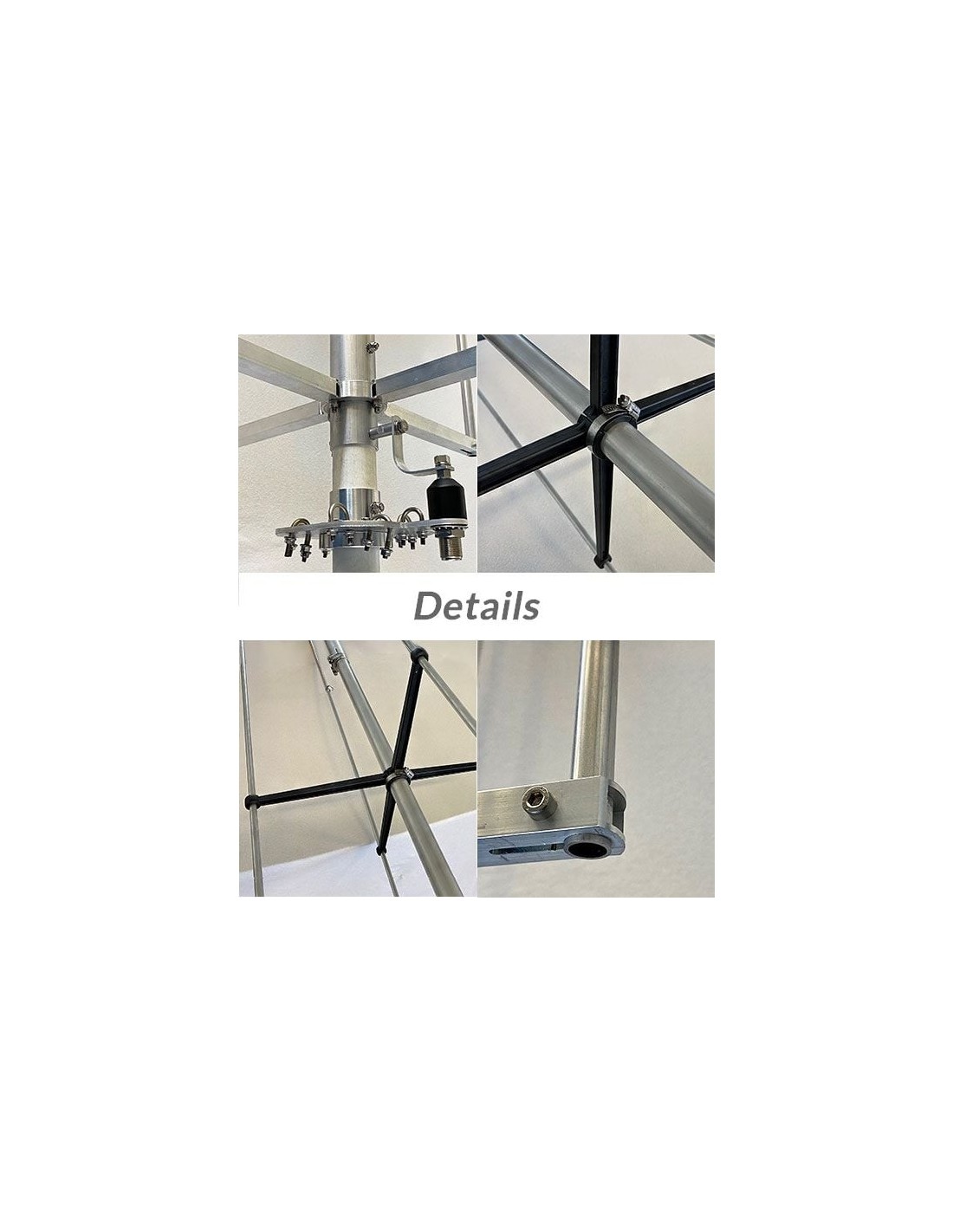

Grazioli MV6 Antena vertical HF 6 bandas de 20, 17, 15, 12, 10 y 6 metros. La antena consiste en un radiador central para la banda de 20 m, flanqueada por 4 resonadores laterales para las bandas superiores. El plan de masa está compuesto por 4 radiales horizontales de longitud igual a 2,7 m. Los resonadores laterales se mantienen en una posición paralela al radiador principal con espaciadores no conductores, mientras que la conexión conductora está en la base cercana al punto de potencia. {

{

Para los tubos de los elementos, hechos con una precisión particular, se ha utilizado la aleación de aluminio resistente AW6063-T66. {

{

Incluso en detalles, se puede ver que el fabricante está superando las nuevas carreteras en lugar de depender de soluciones estándar: por ejemplo, el conector de antena no es un zócalo SO239 estándar como el utilizado por la mayoría de los fabricantes, sino una pieza desarrollada y producida por Grazioli Herself. Este conector confiable tiene una impedancia característica real de 50 ohmios y está diseñada para frecuencias de hasta 500 MHz, soportando altos niveles de potencia de RF continua. {

{

La carcasa está hecha de latón níquelado CW614N, mientras que el pin está chapado en oro de 24 carats para evitar la oxidación y está equipada con un aislante PTFE que mantiene su centrado y elasticidad para evitar la pérdida de contacto. {

{

Todo el grupo está protegido por un recubrimiento de elastómero especial que evita la entrada de agua y humedad. {

{

La dificultad de ensamblaje anti -corrosión suministrada le permite fijar la antena con polos de diámetro entre 40 y 54 mm. La antena no debe conectarse a un cable, por lo que es posible usarla en espacios limitados y es fácil de instalar. {

{

El MV6 funciona directamente sin el uso de transformadores de impedancia que introducirían pérdidas y limitarían la potencia aplicable; Está equipado con una unidad de alta impedancia que crea un cortocircuito de corriente continua, dispersando en el suelo cualquier dolencia causada por eventos atmosféricos y/o descargas electrostáticas.  {

La sintonización se lleva a cabo ajustando la longitud de las partes telescópicas de los radiadores y el radiador principal; Cada banda es independiente y no interactúa con las otras, con la excepción de la banda de 17 m (18 MHz), lo que también determina la resonancia de los 6 m (50 MHz). Recomendamos el uso de un analizador de antenas gráficas que hace que la afinación sea mucho más fácil y más cómoda.  {

Datos técnicos

• {
• Nombre del producto MV6 {
• mono-/multiband multibanda {
• envío de peso [kg] 9.1 {
• marca Grazioli {
• banda compatible 20m, 17m, 15m, 12m, 10m, 6m {
• impedancia [ohm] 50 {
• altura 6.75 {
• peso 7.8 kg {
• masa. [W] { 3000 W {
• polarización vertical {
• Tipo de antena Antena omnidireccional {
• diseño de la antena Omni vertical {
• diámetro máximo del árbol [mm] 54 {
• conector SO-239 {
• máx. Windspeed (km/h) 130
