Diamond CPATU Antenna hf verticlae hf 3,5-50Mhz

Diamond CPATU Antenna hf verticlae hf 3,5-50Mhz.  È progettata esclusivamente per il funzionamento con un sintonizzatore remoto automatico esterno. I dispositivi compatibili testati dal produttore sono ad esempio

Antenna CG CG-3000

Icom AH-4

Icom AH-705

Icom AH-730

MFJ-993BRT

Yaesu FC-40

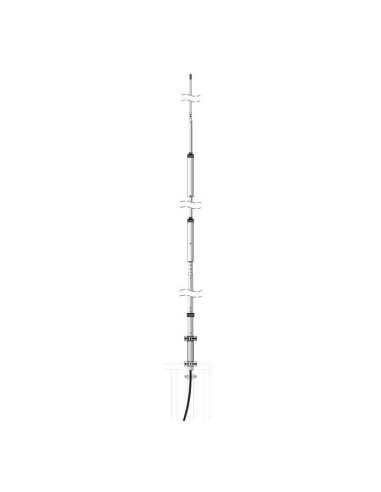

L'uso di 2 bobine integrate nel radiatore consente una lunghezza ridotta del radiatore di soli 4,60 metri. Ciò significa che l'antenna, prodotta con la comprovata qualità Diamond, può essere utilizzata ovunque non sia possibile l'uso di cavi lunghi, ad esempio per motivi di spazio o per la mancanza di opzioni per il guying.

A seconda dell'accordatore utilizzato, il CPATU può funzionare fino a 300 W (SSB).

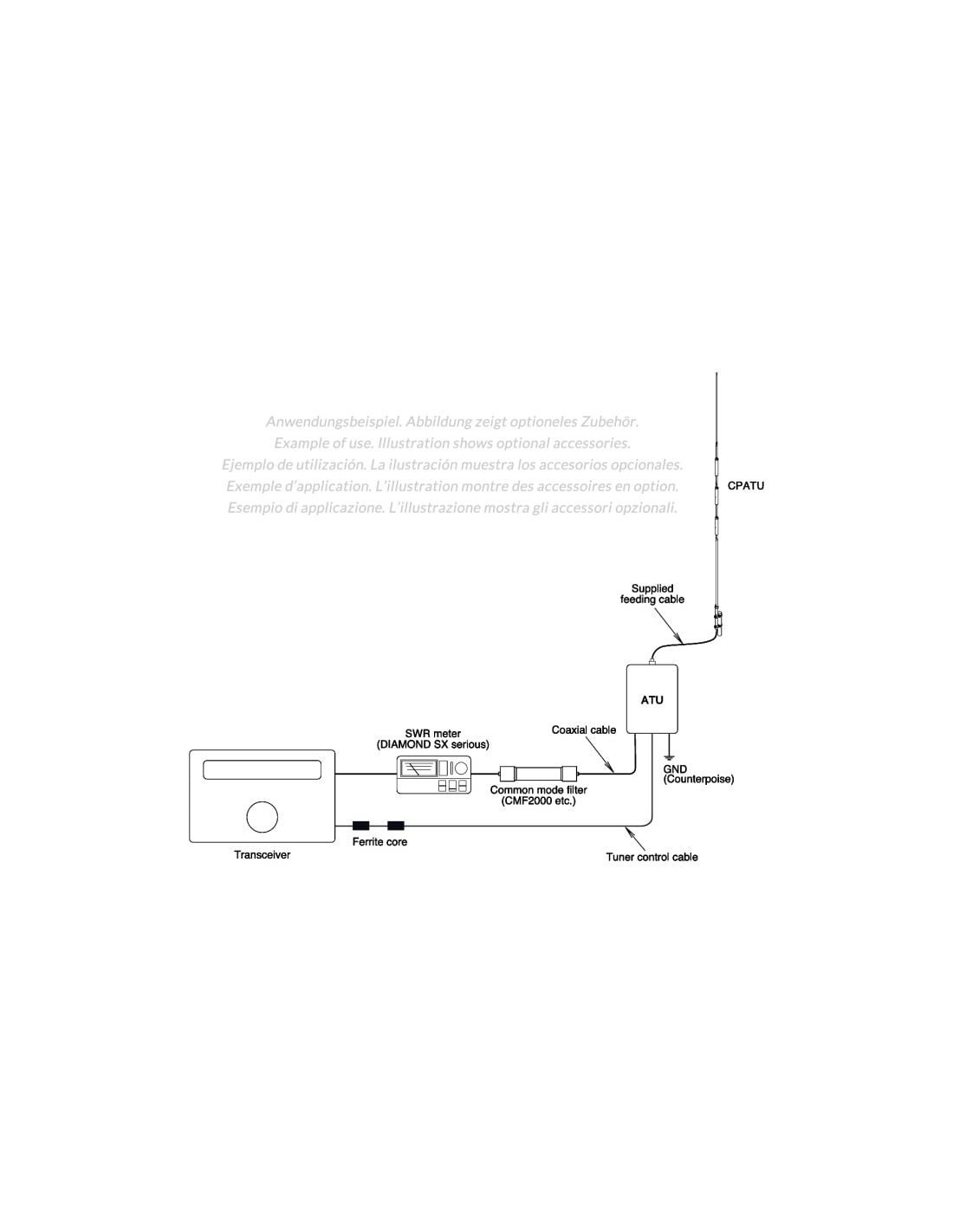

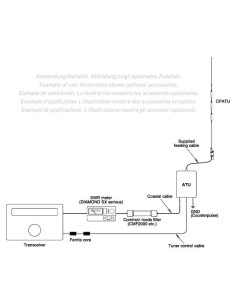

L'accordatore viene collegato all'antenna vicino al punto di alimentazione utilizzando il cavo di collegamento lungo circa 1,20 metri fornito in dotazione.

Per ottenere prestazioni ottimali, è essenziale garantire un contrappeso sufficiente. Si consiglia l'uso di tre fili radiali, ciascuno lungo 10 metri, da collegare al collegamento a terra del sintonizzatore d'antenna.

Il montaggio di un palo dell'antenna esistente o di una ringhiera del balcone in metallo (conduttivo) è adatto se deve essere utilizzato anche come contrappeso. Il materiale di montaggio necessario è incluso nella fornitura e consente un semplice fissaggio a tubi verticali con diametro compreso tra 30 e 62 mm.

Nota: le immagini hanno scopo puramente illustrativo e mostrano accessori opzionali che non sono inclusi nella fornitura.
