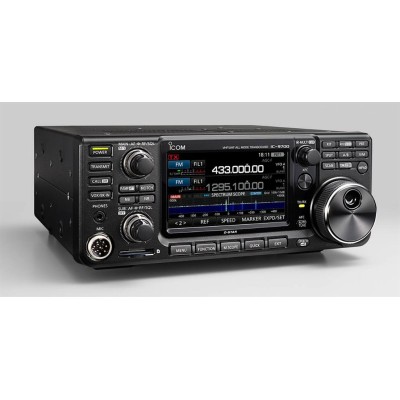

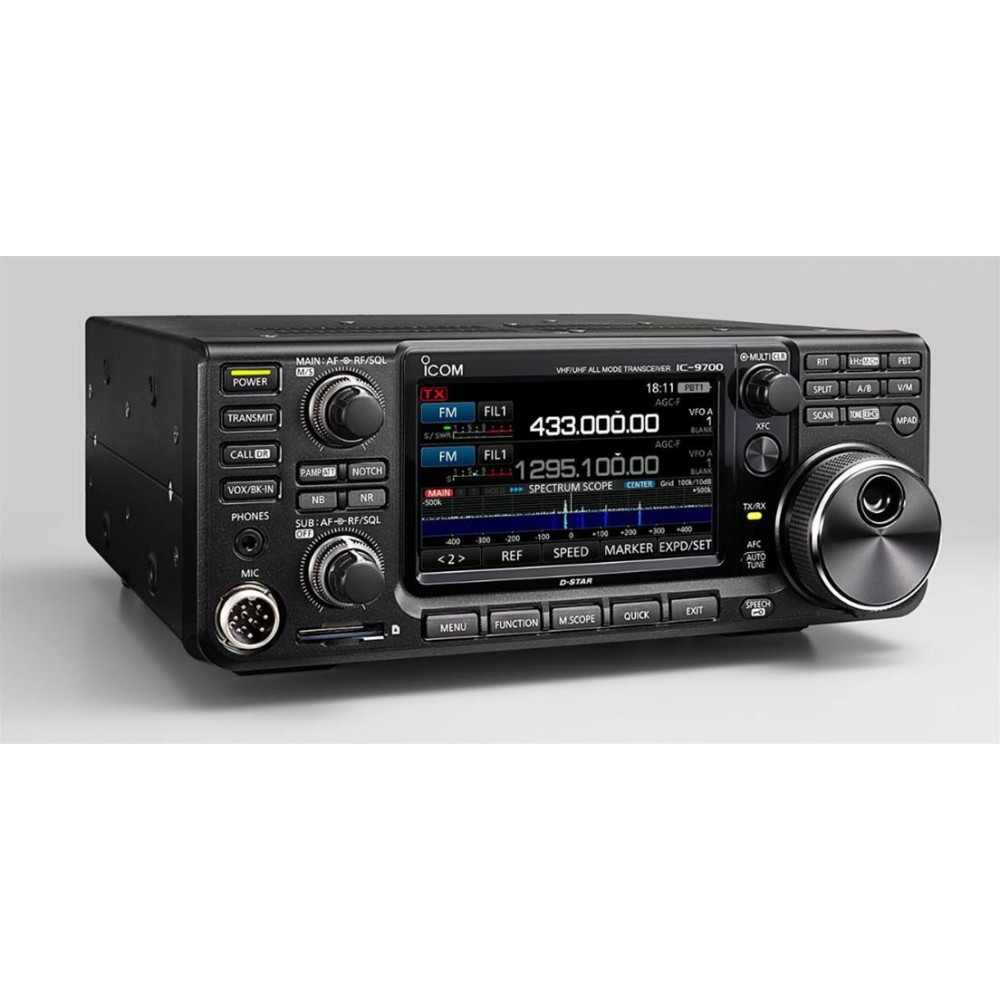

ICOM IC-9700 Transceptor 144/430/1200 MHz desde la base

El IC-9700 utiliza tecnología de muestreo directo en RF para operaciones VHF y UHF. Esta solución técnica permite reducir la complejidad del hardware, mejorando la relación señal/ruido. {

ICOM planea lanzar este trascneiver de alto rendimiento en el mercado a principios del próximo año. {

{

Esperamos la pregunta para este producto, especialmente dedicada para el tráfico SSB, EME y satélite, es importante. Queremos aclarar que este precio y disponibilidad indicativos en Italia podrían estar sujetos a cambios. {

posibilidad de modifca

{

Las frecuencias después de la modificación serán:

{

144 - 148 MHz

{

430 - 450 MHz

{

{ 1240 - 1300 MHz

{

características principales:

• } Estación base Tri-Banda 144MHz, 430MHz (muestreo directo en RF) y 1.2GHz (conversión) {

• {
• admite todos los CW / AM / SSB / FM / RTTY y D-Star Digital Voice and Digital Data formas 008} {

• {
• nueva PA con RF 100W Power (2M), 75W (70cm) y 10W (23cm) {

• } Mostrar pantalla táctil TFT LCD Color 4.3 ″ {

• {{007 007} gestión automática de efectos satelitales con manos normales / inversas en canales satelitales SSB y 99 que se pueden memorizar {

• Estabilidad de frecuencia 0.5ppm {

• {
• Entrada para referencia externa 10MHz {

• analizador de espectro con la función de alcance en tiempo real {

• {
• Reloj doble y operación dúplex completa en modo satélite (TX/RX en diferentes bandas) {

• {
• Función de registro / reproducción de audio (tarjeta de memoria SD) {

{

{ General

Cobertura de frecuencia:

{

144.000-148.000, 430.000-450.000, 1240.000-1300.000 MHz

{

144.000-146.000, 430.000-440.000, 1240.000-1300.000 MHz

{

Modo: SSB, CW, RTTY, AM, FM, DV, DD

{

Número de canales: 107 (99 simple + 6 márgenes de escaneo del programa + 2 llamadas) × 3 pandillas,

Conectores de antena: 99 (satélite), 2000 (función dr)

{

144 MHz SO-239 (50 Ω),

{

Requisitos de potencia: 430/440, 1200 MHz Tipo-N (50 Ω)

{

13.8 V CC ± 15% (masa negativa)

Consumo de energía: TX menos de 18 A (alta potencia)

Intervalo de temperatura de funcionamiento: RX 1.2 en típico (en espera), menos de 1.8 A (Massimo Audio)

de -10 ° C a + 60 ° C; 14 ˚F a 140 ˚F

Estabilidad de frecuencia: menos de ± 0.5 ppm (de -10 ° C a + 60 ° C, de 14 ° F a 140 ° F)

Resolución de frecuencia: 1 Hz

Dimensiones: 240 × 94 × 238 mm, 9.4 × 3.7 × 9.4 pulgadas (L × A × P, proyecciones no incluidas)

Peso: 4.7 kg, 10.4 lb (aproximado)

transmisor

potencia saliente:

144 MHz 0.5-100 W 0,125-25 W

430/440 MHz 0.5-75 W 0,125-18.75 W

1200 MHz 0.1-10 W 0.025-2.5 W

Sistema de modulación:

Modulación de PSN digital SSB

FM Modulación del reactor digital

Modulación AM Digital baja potencia

DV -Modulación de reactividad DV Digital GMSK

Modulación DD digital cuadrada

emisiones de espuros:

144 MHz menos que -63 dB menos que -60 dB

430/440 MHz menos que -61.8 dB menos que -60 dB

1200 MHz menos que -53 dB menos que -50 dB

Supresión de la carga: más de 50 dB

Banda lateral no deseada: más de 50 dB

Impedancia de micrófono: 600 Ω

receptor

Sistema de recepción: 144, Muestreo directo RF 430/440 MHz

Baja conversión a 1200 MHz si el muestreo de frecuencia intermedia: 311-371 MHz (1200 MHz)

Sensibilidad (preamplificador: ON, Filtro: Soft):

SSB / CW (10 dB s / n) menos que 0.11 μV

am (10 dB s / n) menos de 1.0 μV

fm (sinad 12 dB) menos de 0.18 μV

DV (1% BER) (PN9) Menos de 0.35 μV

dd (1% ber) (PN9) menos de 1.59 μV selectividad (filtro: forma):

SSB (BW = 2.4 kHz) más de 2.4 kHz / -3 dB, menos de 3.6 kHz / -60 dB CW (BW = 500 Hz) más de 500 Hz / -3 dB, menos de 700 Hz / -60 dB RTTY (BW = 500 Hz) más de 500 HZ / -3 dB, menos de 700 Hz / -60 dB AM (BW = 500 Hz) más de 500 HZ / -3 dB, menos de 700 Hz / -60 dB AM AM AM 6 kHz) Más de 6 kHz / -3 dB, menos de 15 kHz / -60 dB FM (BW = 15 kHz) más de 12 kHz / -6 dB, menos de 20 kHz / -60 dB

DV (espacio de 12.5 kHz) más de -50 dB DD (espaciado 300 kHz) más de -40 dB

Informe de Spuria e negativo de la imagen:

SSB/CW 144, 430/440 MHz a más de 70 dB, 1200 MHz sobre 50 dB

AM / FM / DV 144, 430/440 MHz a más de 60 dB, 1200 MHz sobre 50 dB

DD 1200 MHz sobre 50 dB

{

potencia de salida de audio: más de 2.0 W (distorsión de 1 kHz, 10%) en una carga de 8 Ω

{

{

Descargue el manual en italiano aquí

{

D-Star (Tecnología Smart Digital para Radio Amateur) es un protocolo de radio digital desarrollado por Jarl (Japan Amateur Radio League). ICOM, ICOM Inc. y el logotipo de ICOM son marcas registradas por ICOM Incorporated (Japón) en Japón, Estados Unidos, Reino Unido, Alemania, Francia, España, Rusia, Australia, Nueva Zelanda y / u otros países. Este producto incluye software de código abierto "ZLIB" y "libpng" y tiene licencia en función de la licencia de software de código abierto. Android y Google Play son marcas registradas o marcas de Google Inc. Todas las demás marcas son propiedad de sus respectivos dueños.
