rotores de antena de espíritu

Los ratores del SPID son de uso medio pesado de la misma clase que las del Tailwister de tipo Hygain o del tipo Yaesu G-1000/2800DXC ME con características digitales avanzadas. La complejidad mecánica se reduce al mínimo utilizando un sistema de doble rodamiento. La lectura de la posición es adquirida por un interruptor de caña magnético sólido, CGE por una resolución de 1 grado.

El controlador es complejo por varias características, incluida la lectura digital, el control de software y una interfaz integrada para la PC (USB). Es en grados emular los Raetors Hy-Gain, Yaesu y Orion, y es compatible con casi todo el software. Las características del controlador DeK facilitan la actualización con un baile de graduación.

Los rotores requieren una fuente de alimentación externa de 12 ... 24V DC, también es posible alimentarla a 12 V para cualquier uso portátil con un flujo torsional reducido y un mayor período de rotación.

La fuerza de torsión 'aproximadamente 350 nm (3.200 lb-iinch), con potencia a 24. Es significativamente mayor que cualquier otro rotor de la misma clase y del mismo rango de precios.

Los rotores Big-Rak y Big-Ras se caracterizan por tener un par de rotación y freno muy alto diseñado para usar con grandes sistemas de antenas.

Gracias al tornillo doble sin fin y al mismo sensor magnético que los modelos RAK/RAS, la versión grande tiene la misma primera resolución.

El nuevo rotor RAU compacto está diseñado para sistemas de antena más pequeños para VHF y microwave.

Especificaciones generales

rotores

• {
• Bajo voltaje - Fuerza de alta fuerza de 24VDC (o 12VDC) {
• Versión a 24/12 voltios con Twist (RAK/RAS): 366/166 NM {
• versión a 24/12 voltios con Twist (Big-Rak/Big-Ras): 583/903 NM {
• 24/12V versión de 360 ​​grados, período de rotación: 60/120 seg. { {
• Acción silenciosa y potente de la autoestima con doble reducción {
• usa pequeños cables caros para 4 conductores {
• sensores de conmutación sellados para la máxima fiabilidad y resistente al entorno {
• Definición de 1 tolerancia estricta para un juego mínimo {
• Posible funcionamiento a bajo voltaje con una fuente de alimentación de 12 voltios (típicamente 2-5 amperios), ideal para acampar, envíos DX y VHF/UHF {
• de tamaño para cargas grandes si se monta en un enrejado {
• diseñado para mástil de 50 mm (2 ") {
• También disponible un conjunto de adaptación para ser adaptadas plataformas de rotor de adaptador {
• El cable coaxial puede pasar en el centro del rotor, evitando así la rotura o el daño al cable. {

controlador

• manuales, automáticos, escaneos y programables {
• Lectura digital con 1 grado de resolución {
• Gran pantalla fácil de leer con LED verde
• Interfaz de computadora que incluye cable en serie, con formas de emulación de Hygain, Yaesu y Orion {
• se puede restablecer a cero en cualquier posición para corregir errores de instalación o trineos de antena {
• Overtravel genoso (± 180 °) con límites electrónicos {
• Límites programables ideales para aplicaciones de montaje lateral {
• Panel frontal pequeño para simplificar el apilamiento Varias unidades ocupan un espacio menos valioso {
• Control opcional del mouse con 6 preajustes programables de usuarios

Descargar aquí las especificaciones y medidas

rak / bigrak / rau

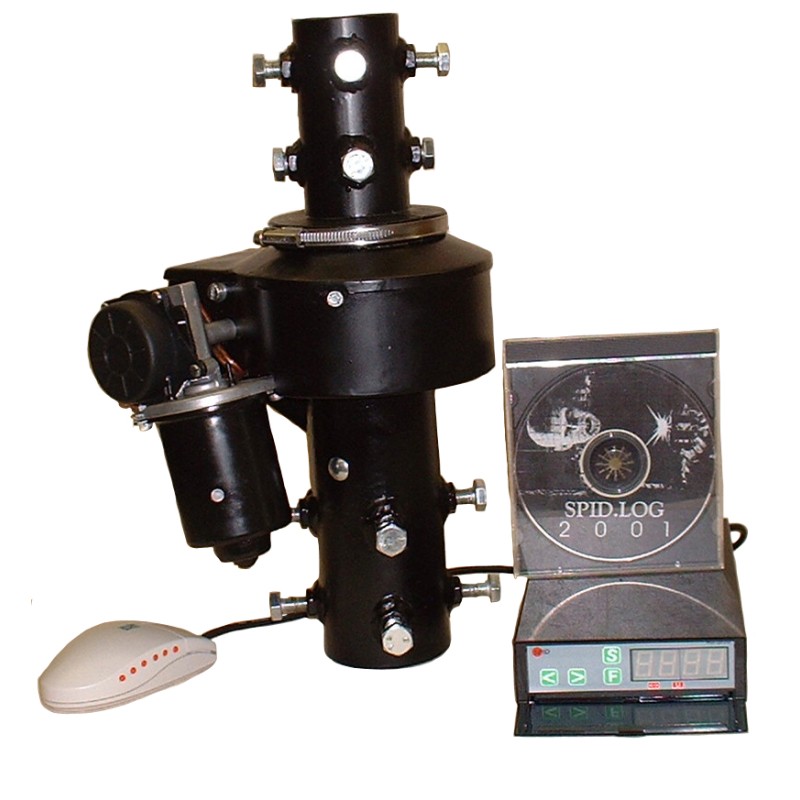

aplicable para instalaciones simples, como el YAGI u otras antenas pesadas de onda corta. Las piezas mecánicas son mecanismos dentados hechos de acero (como se muestra en la figura), lo que garantiza un trabajo largo y continuo y un trabajo de alta confiabilidad. corrosión.

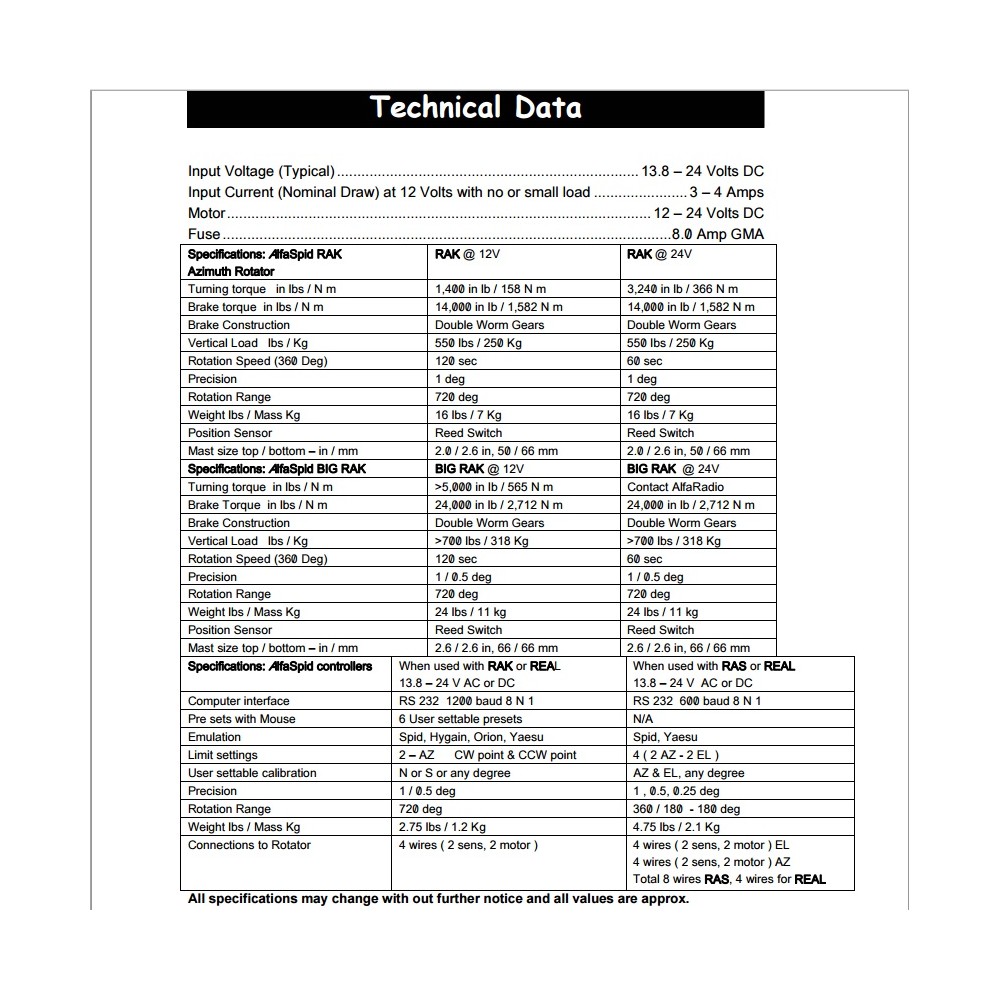

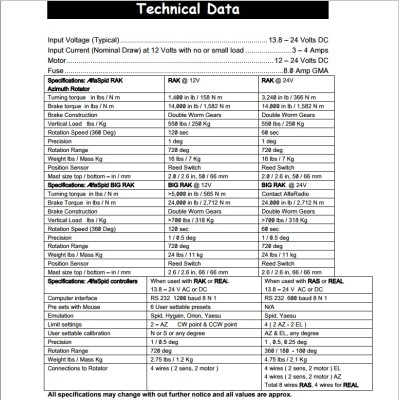

datos técnicos

[1] fuerza de torsión máxima y período de la rotación dependiente del voltaje (12 - 24 V).
