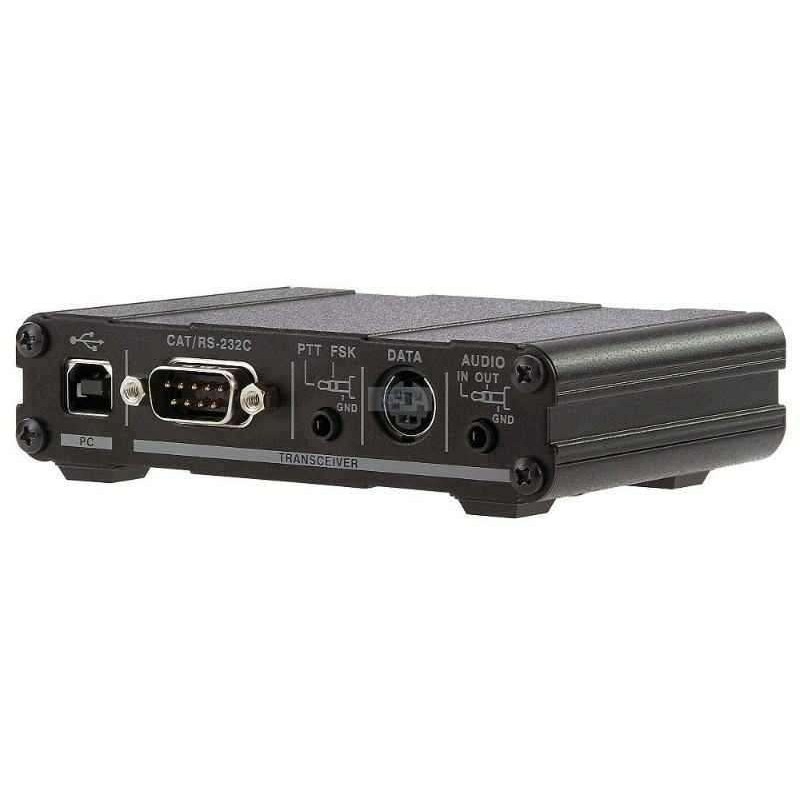

Interfaz CAT de Yaesu Scop 17 con audio integrado de modies digitales USB

{ Yaesu SCU-17 CAT- Interfaz con audio integrado FT 8

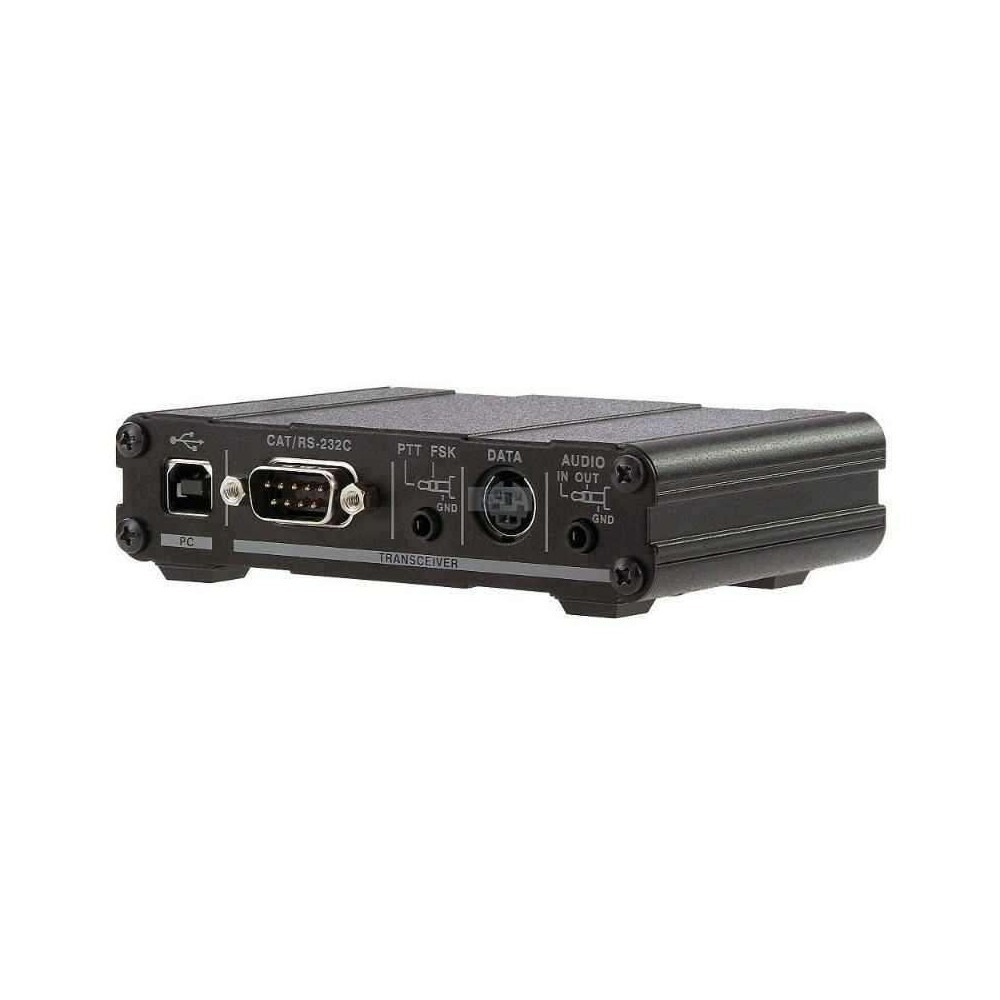

El Yaesu SCU-17 es una interfaz para la ejecución con modos de operación digital para casi todos los transceptores actuales de Yaesu. El SCU-17 funciona como una tarjeta de sonido USB, por lo que solo se necesita un cable USB entre la interfaz y la computadora. La interfaz aísla todos los signos galvánicamente para evitar posibles bucles de tierra. De esta manera, la salida de audio y audio, las señales CAT PTT, FSK y se transmiten. Las señales clave están separadas de las señales de audio de acoplamiento de audio. {

• {
• {009 009} interfaz yaesu sco-17

• {
• Manual impreso (inglés)

• {
• USB A / B-Cavo

• {
• { nf-cavetti 2x 6pin mini-din

• {
• 2x 9x 9pin subd

• {
• 2x Jack estéreo de 3.5 mm

• {
• SCU-17 USB Driver (controlador de puerto COM virtual)

{ {009 009} Los cables de eliminación necesarios

ft-450d como se incluye en la entrega

FT-817nd Opción CT-62 Solicitud

ft-857d opción CT-62 Solicitud

ft-891 USB A/B Cable requerido span>

ft-897d opción CT-62 Solicitud

ft-950 como se incluye en la entrega / dfan>

ft-991a ver nota [1] span>

ft-dx1200 como se incluye en la entrega span>

ft-200 (variante 1) Opción SC-21 Solicitud

ft-200 (variante 2) Se requiere autoensamblaje con CT-39/span>

ft-dx3000 ver nota [1] span>

ft-dx5000 (variante 1) opción SC-21 solicitud

ft-dx5000 (variante 2) el autoensamblaje con CT-39/span>

ft-dx9000 (variante 1) opción SCO-22 solicitud span>

ft-dx9000 (variante 2) se requiere autoensamblaje con CT-39/a

Garantía oficial Yaesu Italia span>

Naturalmente, con cables hechos a sí mismo es posible conectar prácticamente todos los otros transceptores, de otros productores.  La configuración del pin de la interfaz de SC-17 se especifica correctamente en el manual del usuario.

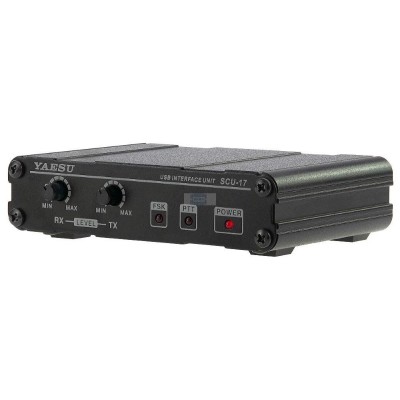

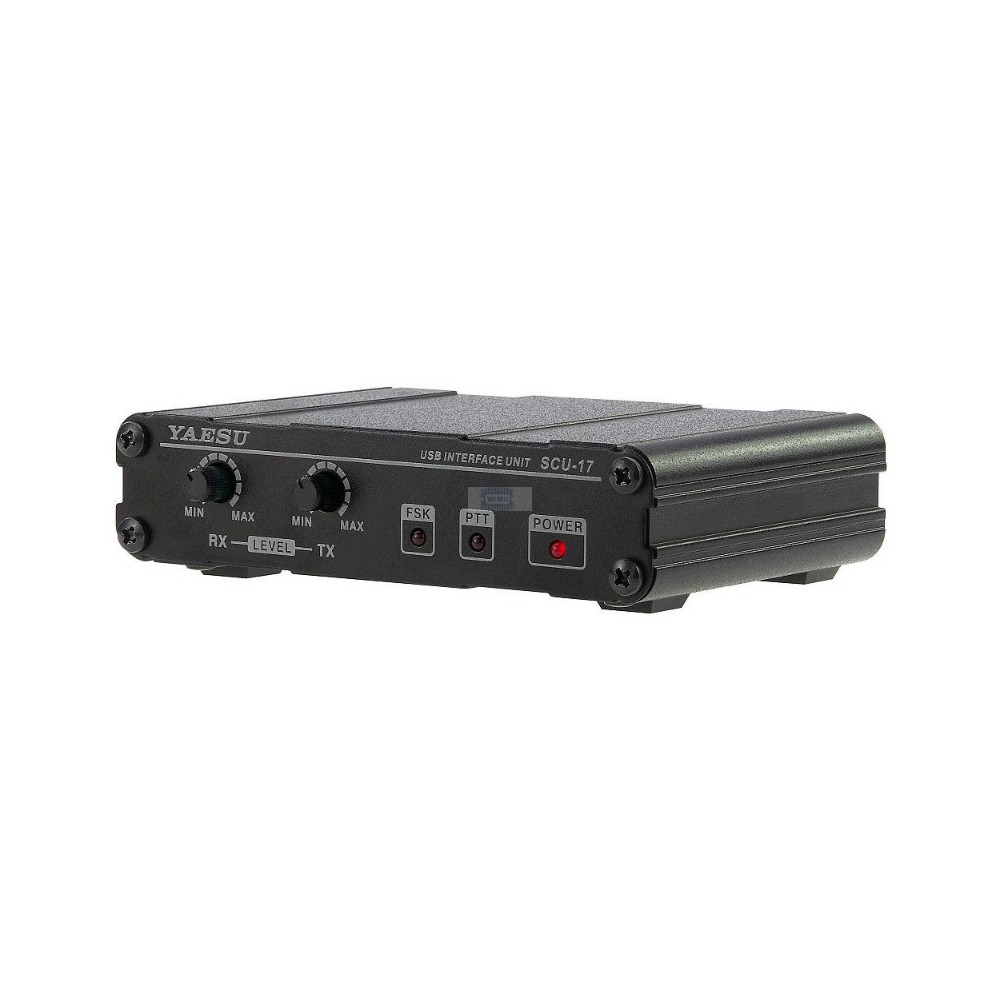

El SCU-17 está protegido por una caja de metal para evitar los problemas de irradiación de HF. Hay dos perillas de control en el panel frontal para NF-Lavelli (entrada, salida). De esta manera, el nivel de modulación se regula en unos segundos sin tener que perder el tiempo con el diálogo de la tarjeta de sonido de la computadora. Además, el panel frontal tiene tres LED que muestran el estado de 'potencia', 'PTT' y 'FSK'. El SC-17 utiliza el puerto USB como fuente de alimentación. {

El envío ya incluye varios cables, lo que simplifica el uso con los transceptores YAESU actuales. Algunos modelos requieren un cable opcional. El SCU-17 está diseñado para que incluso los transceptores con una interfaz clásica RS-232 también se puedan conectar a las computadoras modernas a través de USB. {

{ La instalación requiere descargar e instalar el "controlador COM virtual" desde el sitio web de la compañía Yaesu. Atención: Instale Antes de conectar la interfaz de la computadora. Los controladores se pueden encontrar en www.yaesu.com en 'Productos', 'ft_dx1200', 'archivos', 'controlador SC-17 USB (controlador de puerto virtual com)'. {
