Grazioli Fe6v Antena vertical 5/8 de 50 a 54MHz Potencia 2KW

Grazioli Fe6v Antena vertical 5/8 de 50 a 54MHz de potencia 2kw. {

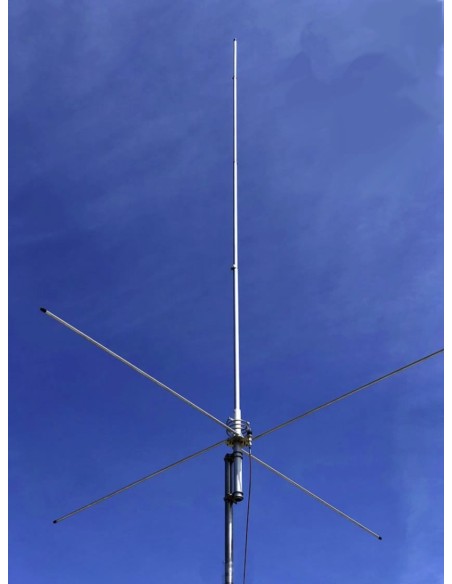

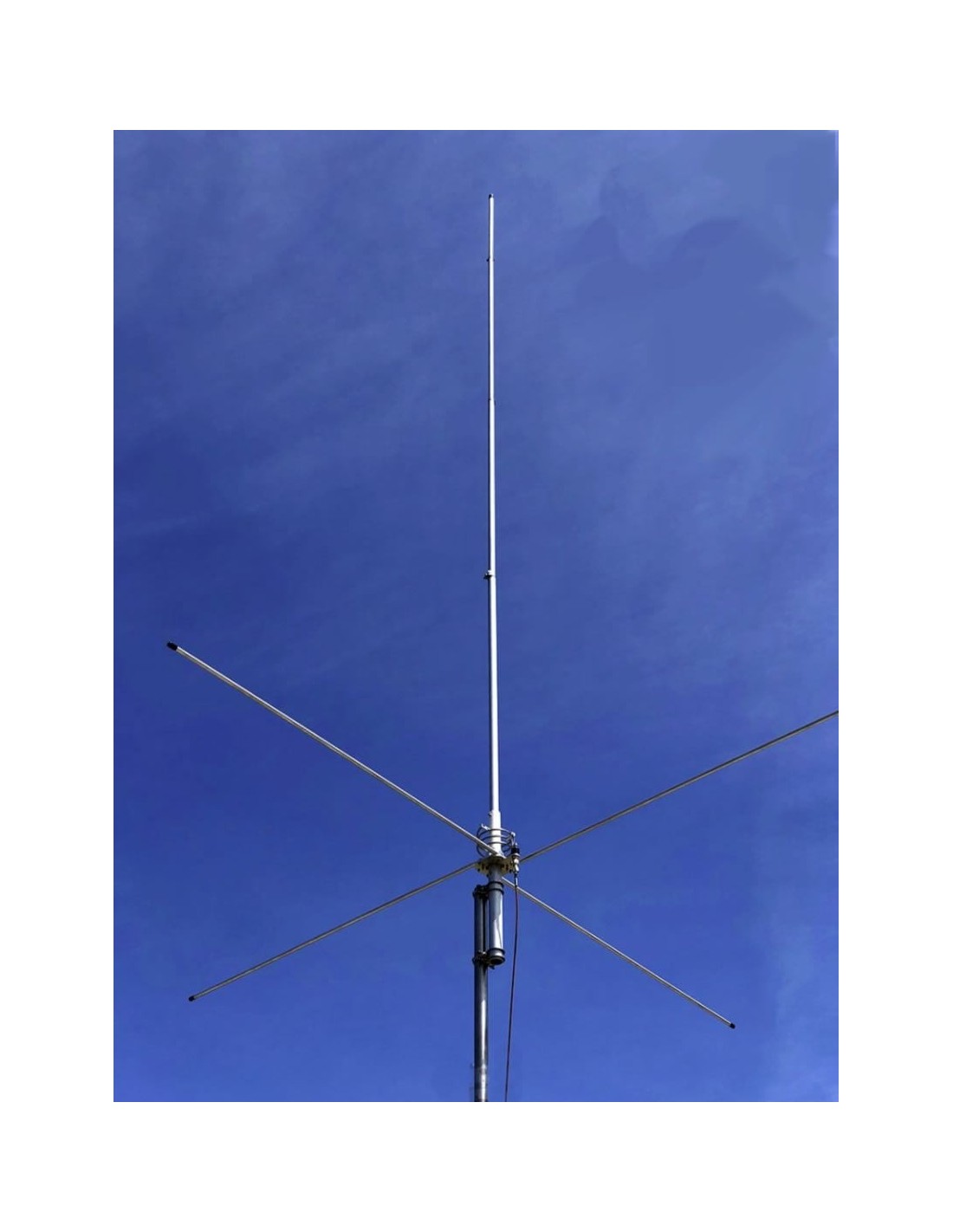

Esta antena omnidireccional con una longitud de onda de 5/8 λ se caracteriza por el uso de materiales de alta calidad y duraderos y una alta resistencia. La aleación resistente de aluminio AW6063-T66 se usa para los tubos y radiales de los elementos, hecha con una precisión particular.  {

Los detalles también muestran que el fabricante está superando las nuevas carreteras en lugar de depender de soluciones estándar: por ejemplo, el conector de antena no es un zócalo SO239 estándar, como el utilizado por la mayoría de los fabricantes, sino un componente desarrollado y producido por la suya Grazioli. Este conector confiable tiene una impedancia característica real de 50 ohmios y está diseñada para frecuencias de hasta 500 MHz, soportando altos niveles de potencia de RF continua. {

La carcasa está hecha de latón níquelado CW614N, mientras que el pin está chapado en oro de 24 carats para evitar la oxidación y está equipada con un aislante PTFE que mantiene su centrado y elasticidad para evitar la pérdida de contacto. {

Todo el grupo está protegido por una vaina de elastómero especial que evita la entrada de agua y humedad. {

el alto "Q"

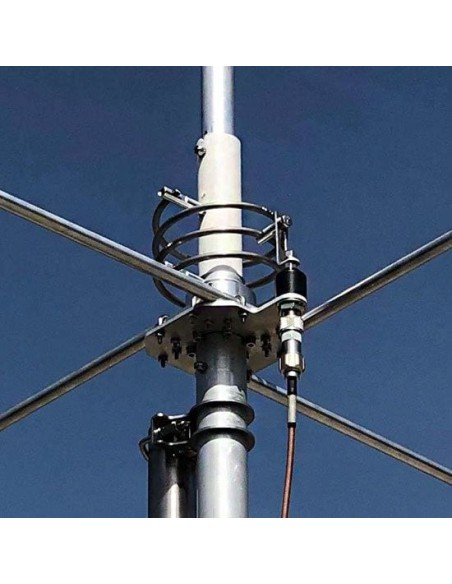

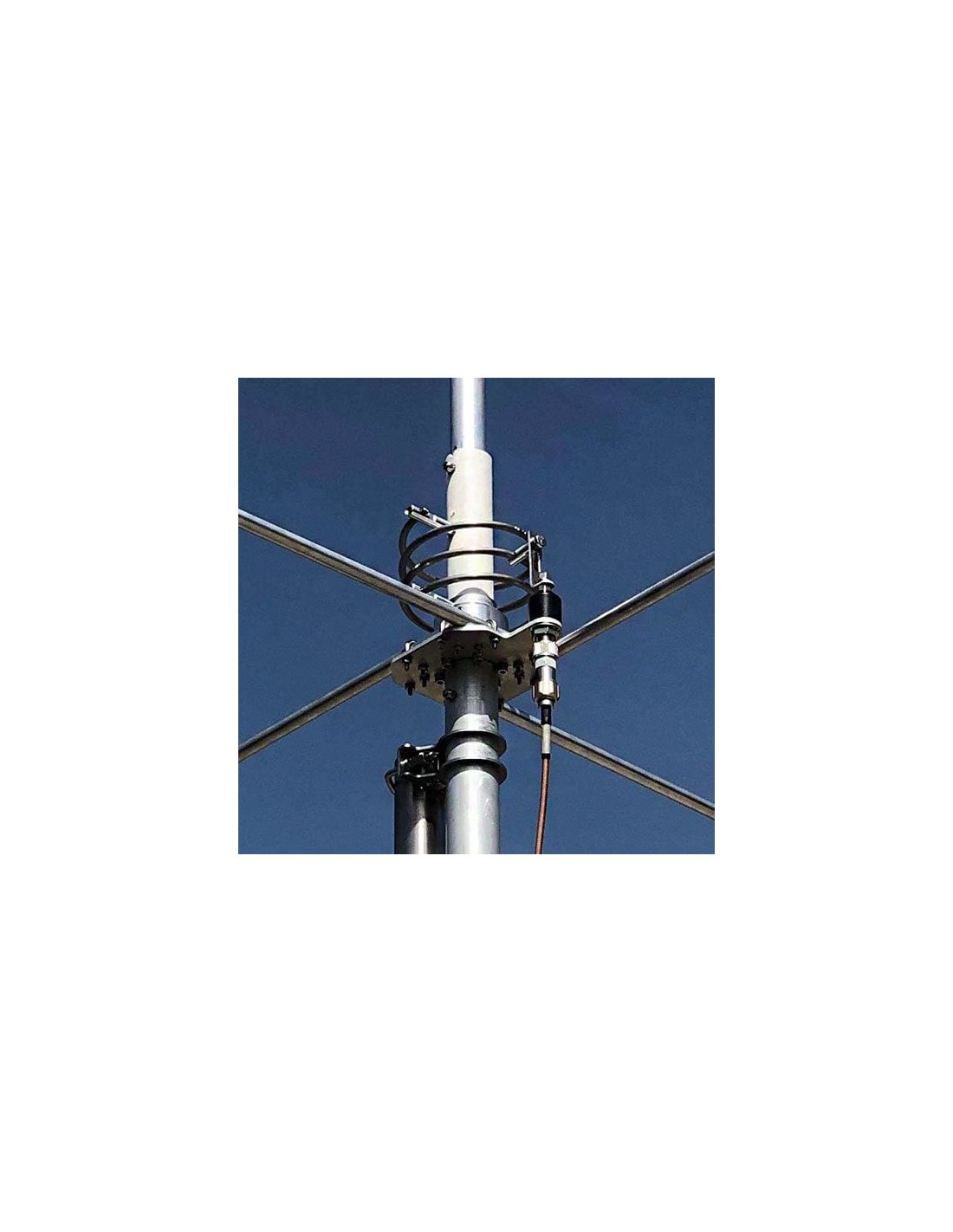

La bobina juega un papel fundamental en la adaptación de la impedancia y en la transmisión de la potencia máxima de RF. {

Q, el factor de calidad, está determinado por la relación longitud/diámetro, por la distancia entre los giros, el material, el diámetro del cable y la presencia o ausencia de núcleos metálicos. {

En pocas palabras, cuanto mayor sea el factor de calidad de la bobina, los menores son pérdidas de alta frecuencia. {

La serie "Fe" utiliza el núcleo de aire de dimensiones particularmente generosas, sin núcleos de metal y con agujas en gran medida espaciadas, que permiten obtener uno de los valores de Q técnicamente posibles más técnicamente posibles. {

Esto garantiza la máxima eficiencia y capacidad para soportar altos niveles de potencia de RF. {

Además, la bobina está directamente conectada al suelo en la corriente continua para garantizar una reducción significativa en la interferencia atmosférica y el ruido de fondo. {

Para obtener el efecto "Gorund Plane" deseado, 4 radiales robustos de 1,4 m se usan radiales de largo con una longitud de onda de 1/4 λ. {

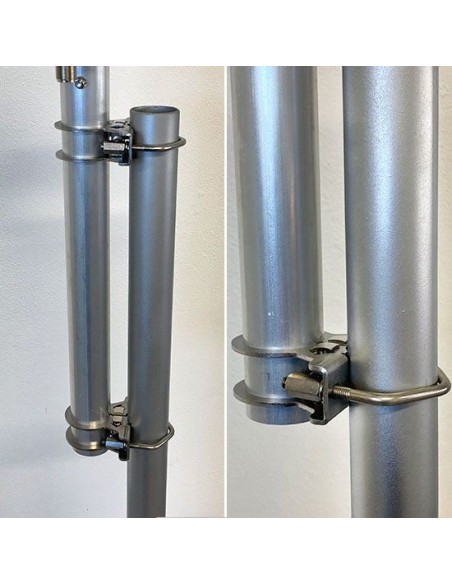

Gracias al material de ensamblaje anti -corrosión suministrado, la antena se puede fijar a pilones de diámetro entre 40 y 54 mm. {

Datos técnicos

• {
• Nombre del producto Fe6v
• mono-/multiband mono banda {
• nº. conectores 1 {
• marca Grazioli {
• envío de peso [kg] 4.6 {
• longitud [m] 4.17 m {
• banda compatible 6m {
• impedancia [ohm] 50 {
• peso 3.3 kg {
• Mass. [W] { 2000 W {
• rango de frecuencia 50 - 54 MHz {
• polarización vertical {
• Tipo de antena Antena omnidireccional {
• diseño de la antena Omni vertical {
• diámetro máximo del árbol [mm] 54 {
• conector SO-239 {
• ganancia [dbi] (en espacio libre) 3.65 {
• ganando 50 MHz [DBI] 3.65 {
