Antena de bucle magnético de bucle de bucle de circuito de Ciro Mazzoni

El bucle sigiloso de Ciro Mazzoni ha sido diseñado para proporcionar una antena efectiva a los usuarios con espacio limitado. Uno de los objetivos era construir una antena que no fuera inmediatamente reconocible como antena. El bucle Stealth cubre un rango de frecuencias de 6.6 a 29.8 MHz (de 45 a 10 m), la potencia máxima es de 125 W CW. En comparación con un dipolo montado en pleno montaje idealmente, la antena tiene una ganancia de señal de aproximadamente 4 dB menos a 40 m, y aproximadamente 0.3dB menos de 10 m. La banda utilizable que se puede usar sin resintonización es de aproximadamente 5 kHz de 40 ME 25 kHz en 10 m. Por lo general, se obtiene un SWR 1.3: 1 o mejor. {

{

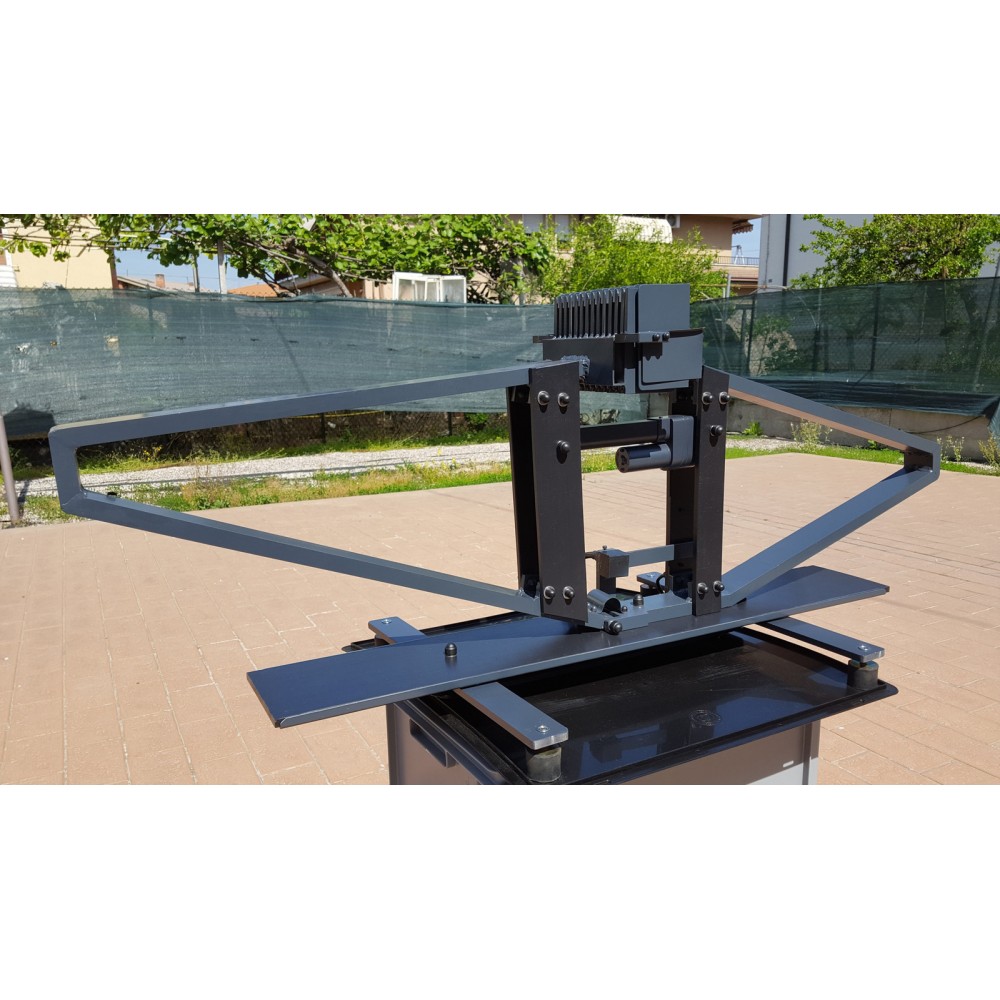

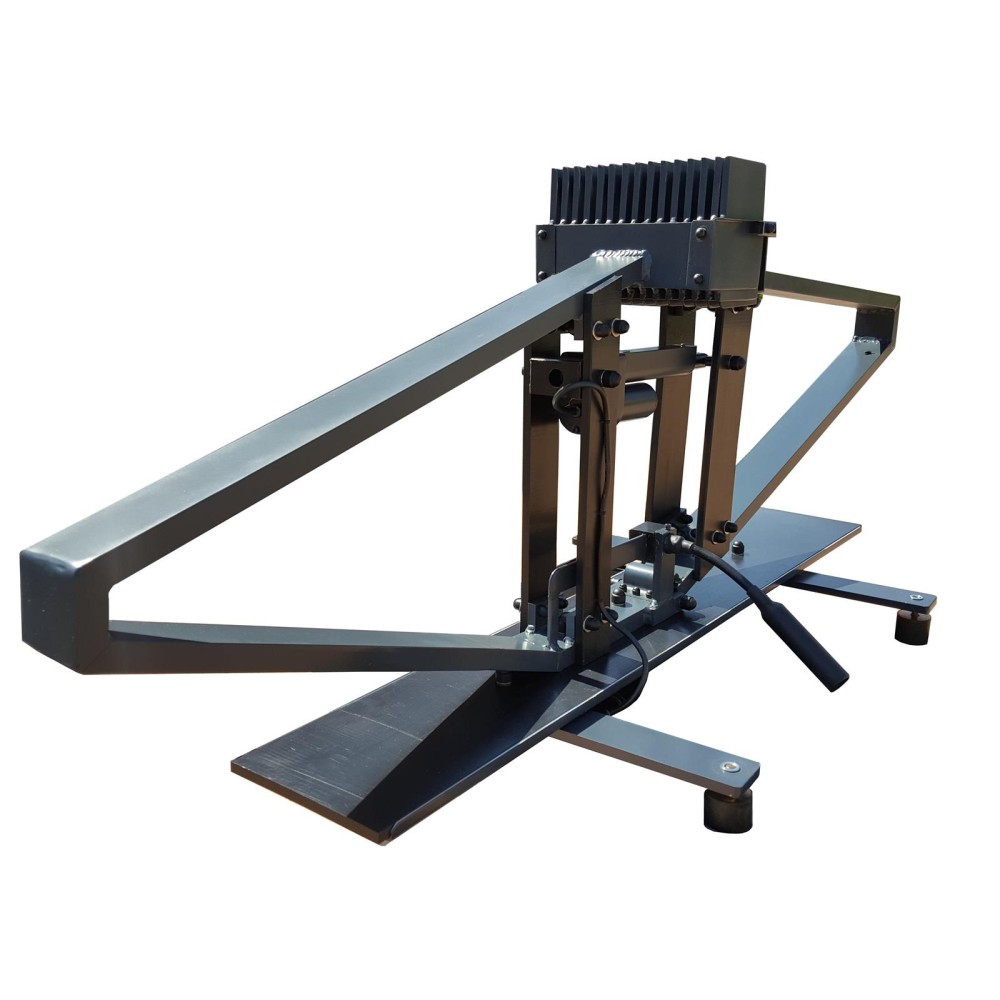

La construcción del bucle sigiloso sigue el mismo principio que los bucles "baby" y "midi" bien conocidos de Ciro Mazzoni: un lado del bucle se fija, el otro lado se mueve con un motor de estepa alrededor de una articulación. Ambos terminan con placas de condensador entrelazadas en el lado superior, forma el condensador de ajuste del circuito magnético. Ambos lados del bucle están conectados con una banda de acero muy grande y flexible que está conectada al marco con múltiples tornillos para la mejor conductividad y la resistencia más baja. La circunferencia del bucle sigiloso es de aproximadamente 282 cm, solo ligeramente menor que la del ciclo del bebé. El tamaño del ciclo es de 137 x 50 x 26 cm, el peso es de aprox. 10 kg. El marco del ciclo se paga profesionalmente por tuberías de aluminio de 60 x 20 mm de ancho. {

{

{

Patrón de bucle de Stealth

{

El esquema direccional del bucle es ligeramente direccional a esquinas de elevación muy baja y de acuerdo con la frecuencia. En los ángulos de elevación más grandes, el modelo se vuelve casi redondo y sin valores nulos. En general, el modelo también influye en la posición y la conductividad del terreno bajo la antena. El circuito solo debe usarse al aire libre, no dentro de un edificio. El espacio mínimo para cualquier estructura sólida debe ser de aproximadamente 2 m en los lados y por encima de la antena. Las estructuras sólidas son paredes, techos, barandas, etc. El posicionamiento del sigilo es muy flexible: puede colocarlo tanto en el piso como en el techo de un automóvil, en un balcón o un escritorio de jardín,Todo puede ser siempre que el mínimo se obtenga un juego lateral / superior de 2m.

Para el funcionamiento, se necesita un cable de control de dos alambres, así como el cable coaxial. Se incluyen un cable de 5 m con conector. En el caso de que sea necesario un cable más largo, puede extender la longitud suministrada o montar el conector en otro cable. En el envío se incluye la unidad de sintonización automática (ATU 2.0) incl. Accesorios. Este controlador ofrece la posibilidad de seguir automáticamente la radiofrecuencia a través del control de CAT. En el modo semiautomático es posible insertar la frecuencia en un teclado. El proceso de sintonización requiere entre 4 y 10 segundos, dependiendo del cambio de frecuencia.

SWR Loop Stealth esquema {

• tiene bucle de sigilo
• Intervalo de frecuencia 6.6 - 29.8 MHz {
• máx. Transmitir la potencia 125 W Continuar (FT-8, CW, RTTY) {
• Construcción sin conocimiento {
• peso reducido, también adecuado para operaciones portátiles
• Unidad de sintonización automática incluida
• Cat Control para Elad, Elecraft, Flex, Icom, Kenwood, Yaesu

{

• {
• Volumen de entrega {
• bucle de sigilo {
• ATU 2.0 Conroller {
• 10 teclados (USB)
• potencia a 24V
• cable de motor con conector, 5m {
• Manual impreso (italiano, inglés)
