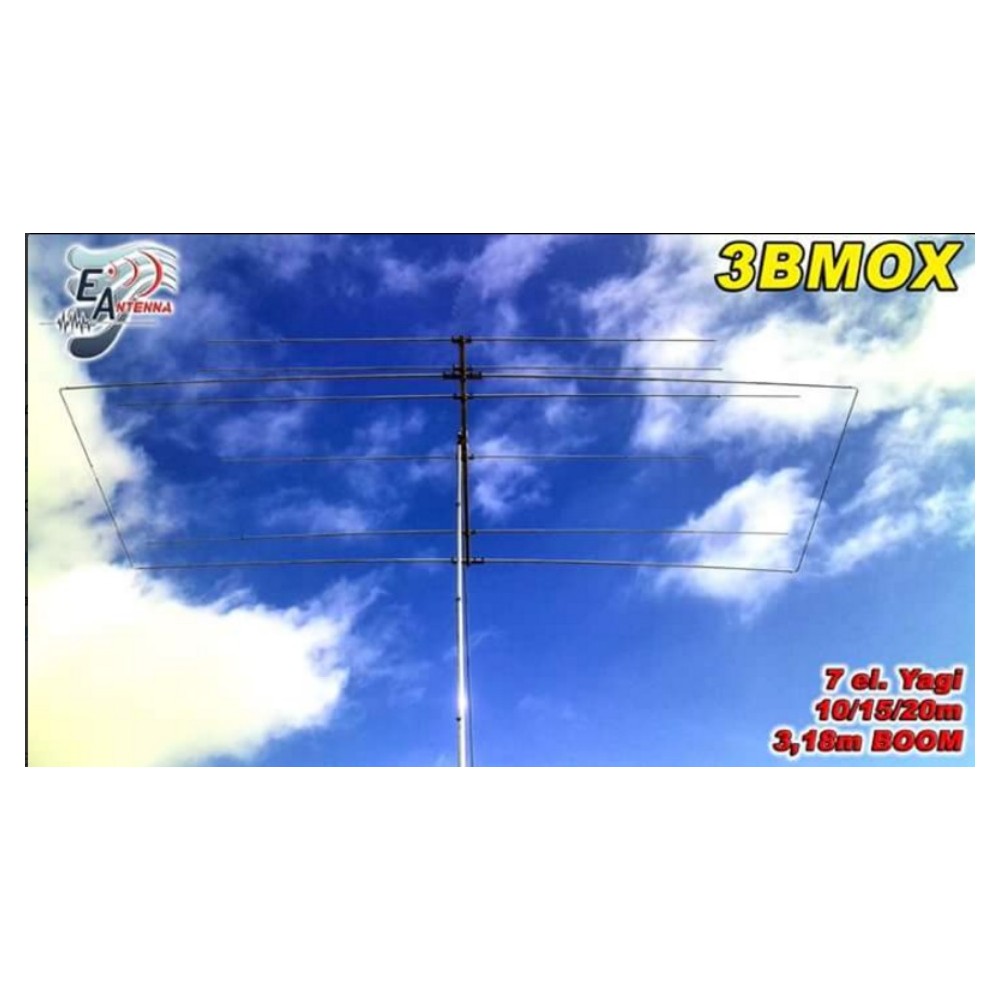

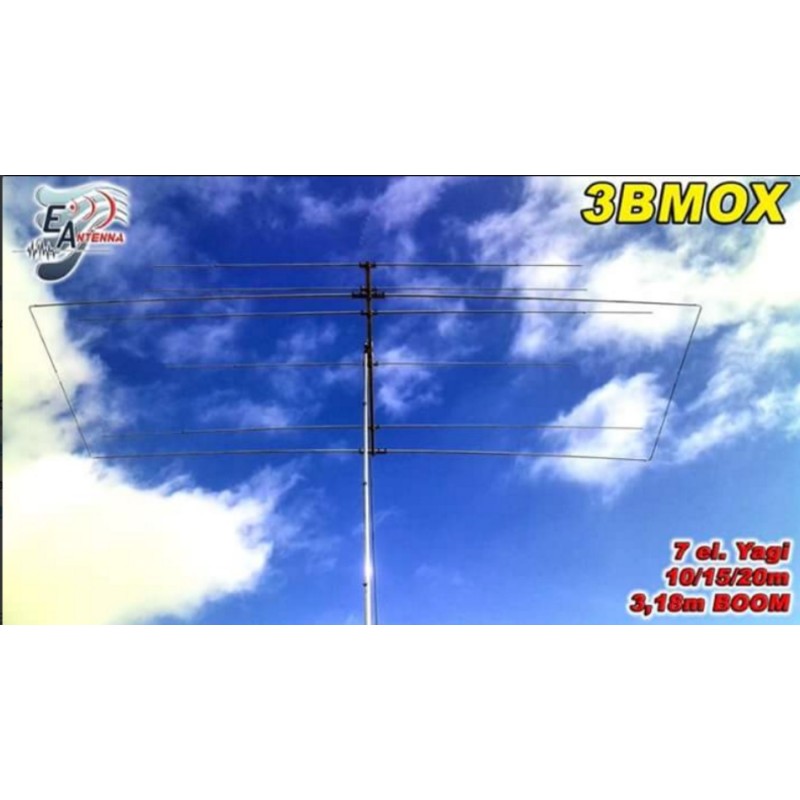

Viga compacta de 7 elementos/3 bandas con elemento moxon para 15/10/20 m. {
{
{ ia "3bmox" es una antena compacta de Yagi con un elemento moxon como radiador. El diseño de Moxon tiene varias ventajas, debido al elemento plegado, la construcción se vuelve muy compacta, la relación opuesta/posterior es muy favorable y la antena tiene un gran ancho de banda. Además, la antena está bien sintonizada a una impedancia de 50 Ω, para evitar cualquier elemento de transformación como un Balun. Con los elementos adicionales en el brazo corto, los resultados del diseño de un pequeño elemento de paquete 7 para 3 bandas con características interesantes que requieren una sola línea eléctrica. {
{
| elementos/bandas | 20m | 2 | |
| 15m | 2 | ||
| 10m | 3 | ||
| frecuencias | 20m | 14 ~ 14.35 | MHZ |
| 15m | 21 ~ 21,45 | MHZ | |
| 10m | 28 ~ 29.7 | mhz | |
| ganancias (Espacio) |
20m | 6.21 | dbi |
| 15m | 5.75 | dbi | |
| 10m | 6.23 | dbi | |
| ganancias (20m en la tierra) |
20m | 12.36 | dbi |
| 15m | 11.41 | dbi | |
| 10m | 12.22 | dbi | |
| f/ | 20m | 21 | db |
| 15m | 14.5 | db | |
| 10m | 15.5 | db | |
| alabanza | 20m | 1.1: 1 ~ 1.5: 1 | |
| 15m | 1,1: 1 ~ 1.6: 1 | ||
| 10m | 1,1: 1 ~ 1.8: 1 | ||
| impedancia | 50 OH | ||
| Mass. { | 10 kW | ||
| Longitud de la pluma | 3.18 m | ||
| masa. de rotatción | 4.5 m | ||
| Carga cien | ≥ 160 kilómetros por hora | ||
| peso | 19.5 kg { |
||
17824.3BMOX
Nuevo
7438641846436
7438641846436
