Grazioli G Max Antena vertical CB

{

Grazioli G Max Antenna Terrace vertical CB. {

{

El Grazioli "G-Max" es una antena vertical del plano de casco de alta ganancia, que puede usarse tanto para la banda CB a 27 MHz como para la banda de amateur de 10 m. Se puede usar en el rango de frecuencia de 27 - 28.5 MHz; El ajuste de frecuencia deseado se obtiene cambiando la longitud de la antena, utilizando la tabla provista. El radiador consta de dos secciones distintas, alimentadas en la fase a través de una bobina de aluminio especial colocada en el batidor. {

{

La dieta es directa y tiene lugar en la parte inferior del batidor que tiene una longitud de aproximadamente 1/4λ, luego a través de la bobina de corrección de fase, la señal de RF también se alimenta en la fase de la parte superior de aproximadamente 5/8λ de longitud. {

{

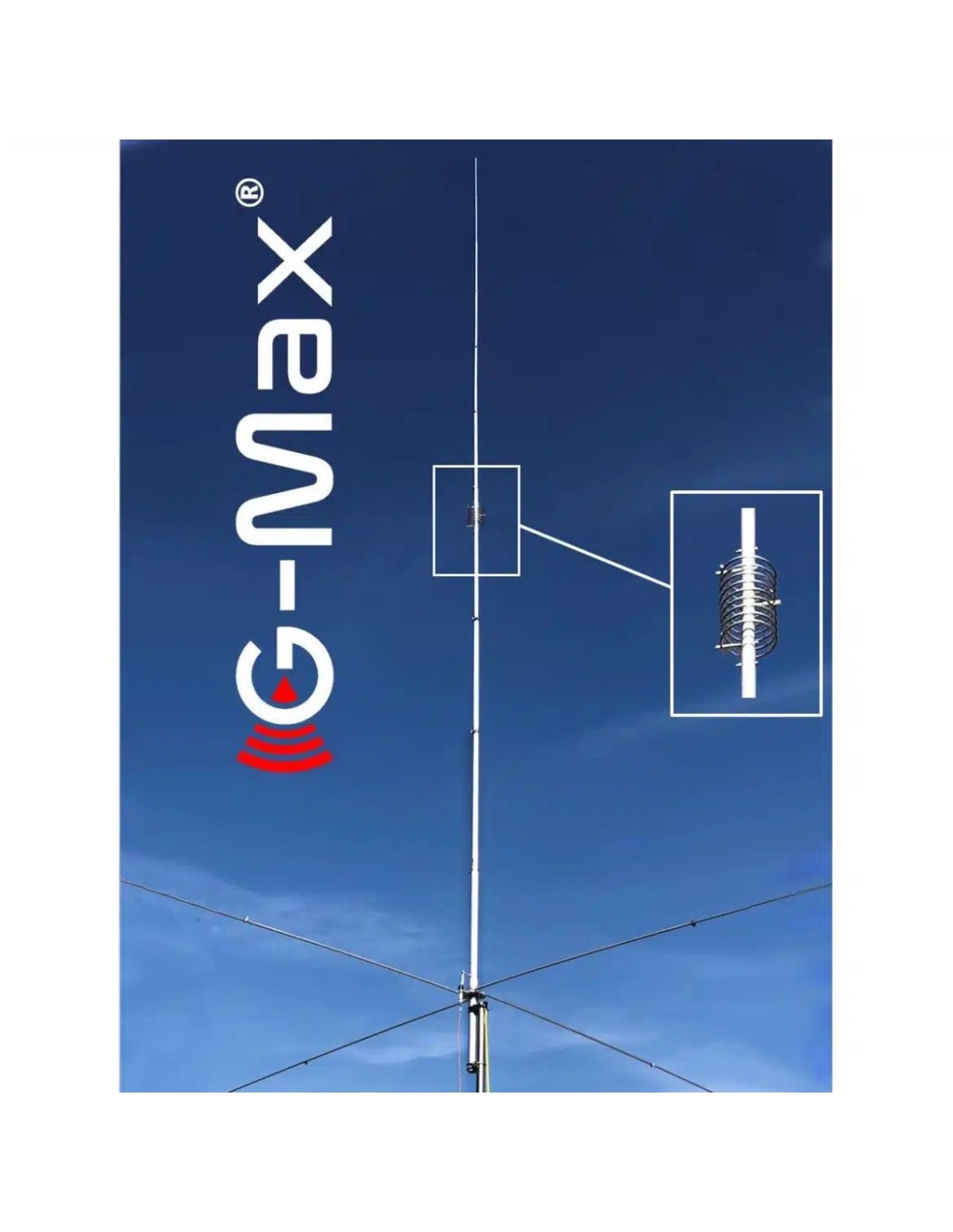

El resultado es que todo el lápiz óptico de aproximadamente 10.3 m irradia en la fase con una ganancia de casi 6 dBi y un ángulo de radiación muy bajo (típico de aproximadamente 8 °). {

{

Para obtener el efecto "Gorund Plane" deseado, se usaron 4 radiales radiales robustos en un cuarto de onda 2.7 m. {

{

construido sobre la base de la mecánica del Fe10V probado, esta antena tiene un rendimiento excepcional, comparable o mejor de un YAGI de 2 elementos, pero con la ventaja de que el G-MAX es omnidireccional y no debe temer la comparación con cualquier otra antena vertical en el mercado, si es de tipo 5/8, j-pos u otro. {

{

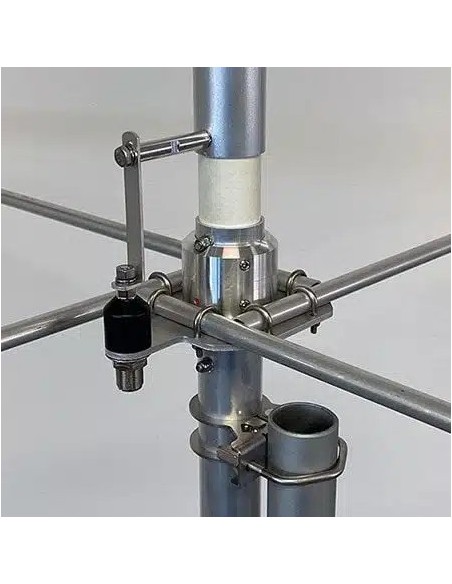

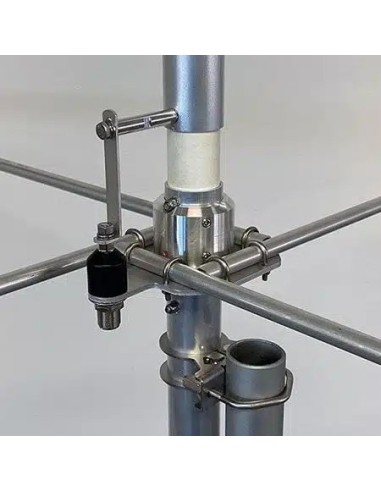

Los detalles también muestran que el fabricante está superando las nuevas carreteras en lugar de depender de soluciones estándar: por ejemplo, el conector de antena no es un trébol SO239 estándar, como el utilizado por la mayoría de los fabricantes, sino un componente desarrollado y producido por la suya Grazioli.Este conector confiable tiene una impedancia característica real de 50 ohmios y está diseñada para frecuencias de hasta 500 MHz, soportando altos niveles de potencia de RF.

The housing is made of nickel-plated brass CW614N, while the PIN is plated in 24 carat gold to avoid oxidation and is equipped with oxidation and is equipped with oxidación y está equipado un aislante en PTFE que mantiene su centrado y elasticidad para evitar la pérdida de contacto.

Todo el grupo está protegido por una pala de elastómero especial que previene la entrada del agua y la humedad.

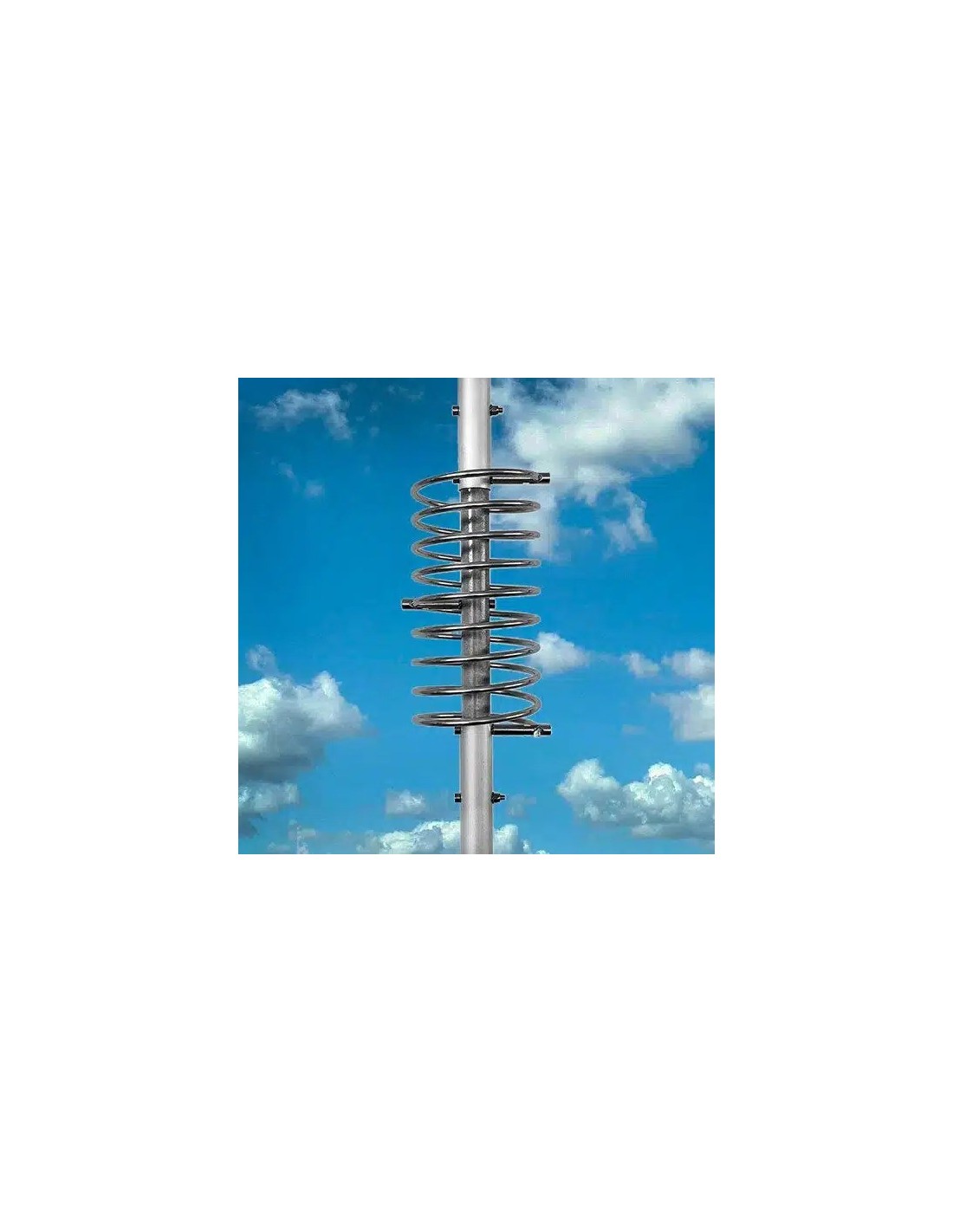

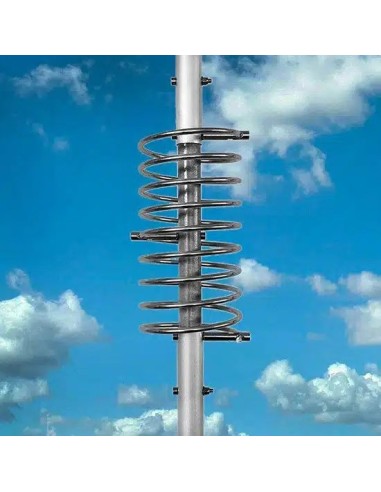

La bobina de corrección de fase

La bobina G-Max se coloca en los extremos de las dos secciones radiantes centrales. Realiza tres funciones de extrema importancia para este tipo de antenas de colinas:

1. Retrasando la fase de señal de RF entre la primera sección 1/4 de Lambda y la segunda sección en 5/8 de Lambda, que la parte de la Radiat de Lambda (la parte de WAP), que es la parte de la parte total (la parte de WAP) que es la parte de Lambda y la segunda sección de Lambda, que es la parte de la Radiant (BATER (BATER (BATIA (BATER). en fase.

2. Compensa la reactancia capacitiva fuerte en la sección mayor que 5/8 gracias a su reactancia inductiva intrínseca.

3. Transfiera todo el poder alimentado a la sección superior sin pérdidas.

Todo esto es posible gracias al alto factor "Q" de la Coil, diseñada para realizar las tres funciones mencionadas.

Gracias al material de ensamblaje de anticuerpos suministrado, la antena se puede fijar a pilones de diámetro entre 40 y 54 mm.

{

Nota: G-Max se proporciona con 3 terminales de fijación. Debido a la longitud de la antena, se recomienda fijar la antena con un material de fijación adecuado.

{

datos técnicos
