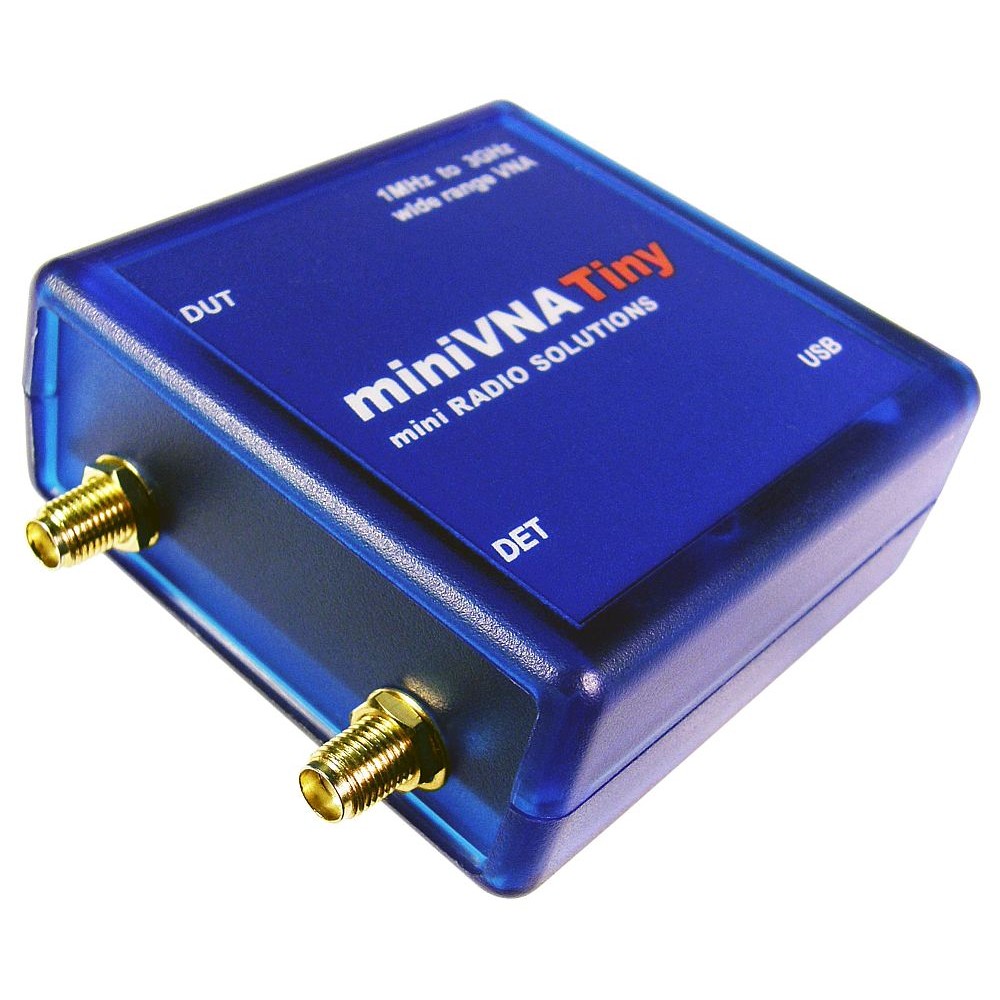

Analizador de antena de minivna de 1 a 3000 MHz

minivna -in es un analizador de antena muy compacto con conexión USB. Notable es el amplio rango de frecuencias de 1 a 3000 MHz. El minivna -in es un analizador de red y no solo permite la medición del deterioro de SWR y antenas. Como sistema de dos puertas, MinivNA -in se puede utilizar para medidas de transmisión en filtros de banda o amplificadores. El dispositivo funciona como un analizador vectorial, adecuado para realizar mediciones cuadrupulares típicas de los parámetros S11 y S21. Los resultados se pueden mostrar o almacenar como el diagrama de Smith. {

Debido a la calibración con un kit de calibración opcional (abierto, corto, carga, ver artículo 21010.SMA), los resultados de la medición son precisos y fácilmente reproducibles. La impedancia (z) se puede medir de 1 a 1000 Ω, el rango dinámico es de hasta 70 dB. El analizador también se puede utilizar como un generador HF de baja potencia. La fuente de alimentación es proporcionada por la interfaz USB, no se requiere una fuente de alimentación externa. Las actualizaciones de software también se proporcionan a través de la interfaz USB. El software recomendado es 'VNA / J' el mismo software ya conocido por los otros productos Minivna. Este software está disponible para Windows, Mac y Linux, una nueva aplicación para Android también está disponible. {

La aplicación para Android se llama "BlueVNA" y está disponible en Google Play Store. La conexión al dispositivo Android tiene lugar a través de USB, se requiere un adaptador OTG (no vendido por la tecnología SM). {
