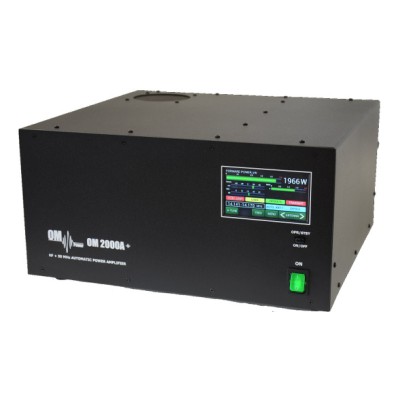

Om Power OM2000A+ amplificador hf con 50 MHz automático

El amplificador lineal automático  OM2000A +   está diseñado para todas las bandas de aficionados de onda corta de 1,8 a 29 MHz (incluidas las bandas WARC) + 50 MHz y todos los modos.  Cuenta con un tetrodo cerámico FU-728F.

Especificación de OM2000A+:

Cobertura de frecuencia: Bandas de aficionados 1,8 - 29,7 MHz, incluida WARC + 50 MHz

Potencia de salida: 2000+ W en SSB/CW en bandas HF, 1500 W en RTTY

1500 W CW/SSB en 50 MHz

Potencia motriz: 40 a 60 W para potencia de salida máxima

Impedancia de entrada: VSWR a 50 ohmios <1,5: 1

Amplificación de salida: 17 dB

Impedancia de salida: 50 ohmios no balanceados

ROE de salida máxima: 3:1

Protección ROE: Cambia automáticamente a STBY cuando la potencia reflejada es de 350 W o más

Distorsión de intermodulación: mejor que -32 dBc

Supresión de armónicos: min -50 dBc (30-54 MHz mejor que -70dBc)

Velocidad de respuesta de ajuste AUTOMÁTICO: menos de 0,5 s dentro de la misma BANDA, menos de 3 s si está fuera de BANDA

TRXs-CAT admitido: ICOM, ELECRAFT, KENWOOD, TEN-TEC ORION, YEASU,

Protocolo de transcepción Icom utilizando dispositivos microHAM - SALIDA CI-V,

Radios Flex y Anan (Apache Labs)

Tubo: tetrodo cerámico FU-728F

Refrigeración: Ventilador centrífugo + ventilador axial

Fuente de alimentación eléctrica: Conmutable 220,230,240 V - 50/60 Hz u otros voltajes primarios

(por ejemplo, 200 V 50/60 Hz para Japón)

Transformadores: 1 transformador toroidal 3,0 kVA

Circuitos de protección: - VSWR demasiado alto

  - Corriente del ánodo demasiado alta

  - Error de voltaje del ánodo

  - Pantalla actual demasiado alta

  - Error de voltaje de la pantalla

  - Corriente de red demasiado alta

  - Error de tensión de red

  - Error de tensión de calefacción

  - Desafinación del amplificador de potencia

  - Temperatura demasiado alta

  - Arranque suave para protección con fusibles

  - "interruptor bloqueado" en el amplificador abierto

Indicaciones: Pantalla táctil en color de 4,3"

Características: - Cambio automático de antena externa

  - Cambio automático entre bandas

  - Sintonización automática dentro de la banda basada en segmentos

  - Cambio automático del filtro de paso de banda

  - Memoria para fallos y avisos, fácil mantenimiento

  - Configuración automática de la corriente del ánodo (BIAS): no es necesario ajustar manualmente después de cambiar el tubo

  - Tres modos de funcionamiento programables de ventilador centrífugo (turbina) + ventilador axial

  - Sistema T/R: funcionamiento QSK con relé de antena RF de vacío incorporado

  - Fácil transporte gracias al transformador de alta tensión desmontable

  - Control remoto - conector para conexión LAN

  - El amplificador de potencia es sensible a las altas frecuencias (lectura automática de frecuencia incluso en ausencia de CAT)

  - El PA automático de 2000 W más pequeño y ligero del mercado

Parámetros mecánicos: 390 mm x 195 mm x 370 mm (ancho x alto x fondo)

Peso: 24 kg

Conexión LAN
Máscara:   255.255.255.0
Puerta de enlace:   192.168.1.1
https://www.om-power.com/download/HF_PA_Manager_v3.31-setup.exe   .

El amplificador de potencia está conectado a la LAN a través del XPORT de Lantronix (tipo XP1001000-05R).   Puede encontrar más información en   www.lantronix.com   .

La configuración predeterminada de fábrica de XPORT es:

Dirección IP:   192.168.1.211

Estas son configuraciones estrictamente predeterminadas.   Puede cambiar cualquiera de estos accediendo a la GUI web de XPORT a través de su navegador web.   No se recomienda cambiar ningún otro parámetro de la interfaz XPORT ya que esto puede causar pérdida de comunicación.   No hay ningún nombre de usuario ni contraseña predeterminados.   Se recomienda encarecidamente proteger la interfaz web con un nombre de usuario y contraseña.

Para control remoto y monitoreo a través de LAN, se requiere un software especial. Está disponible de forma gratuita; se puede descargar desde la siguiente dirección:

NOTA: Para que el software funcione correctamente, debe tener acceso a los puertos LAN 9999 y 10001.
