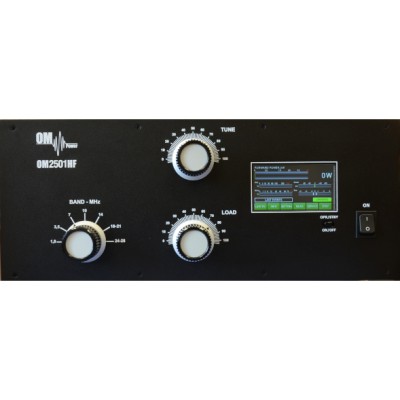

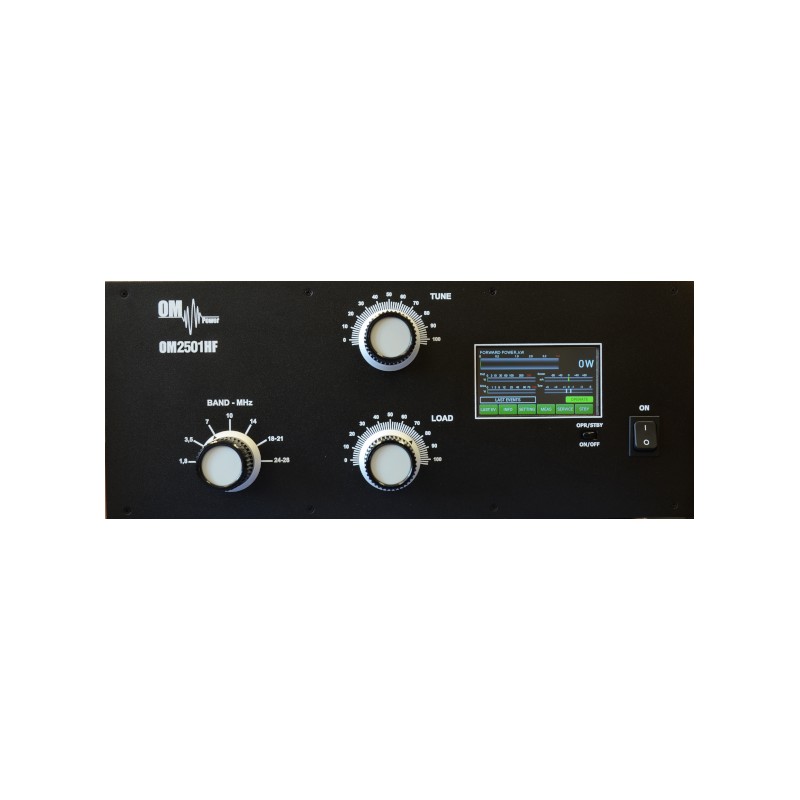

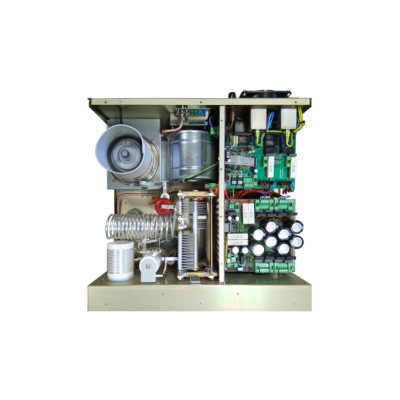

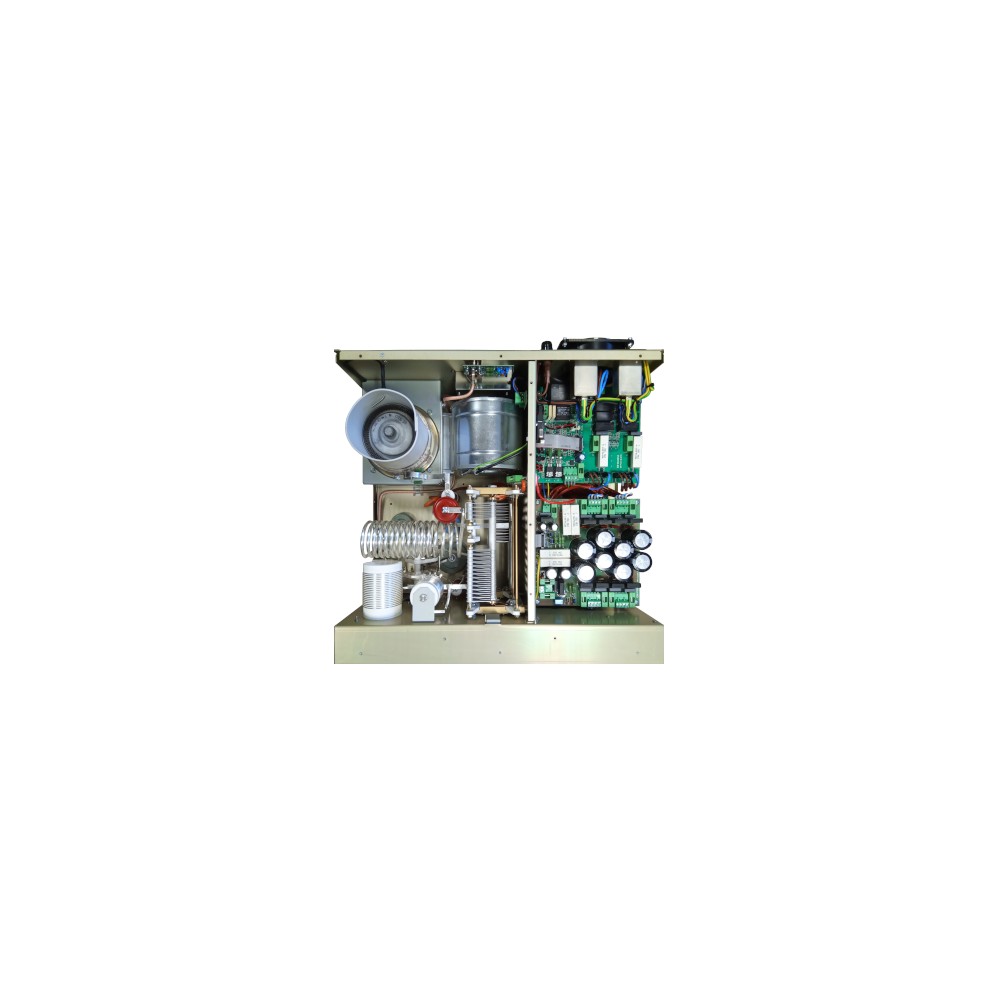

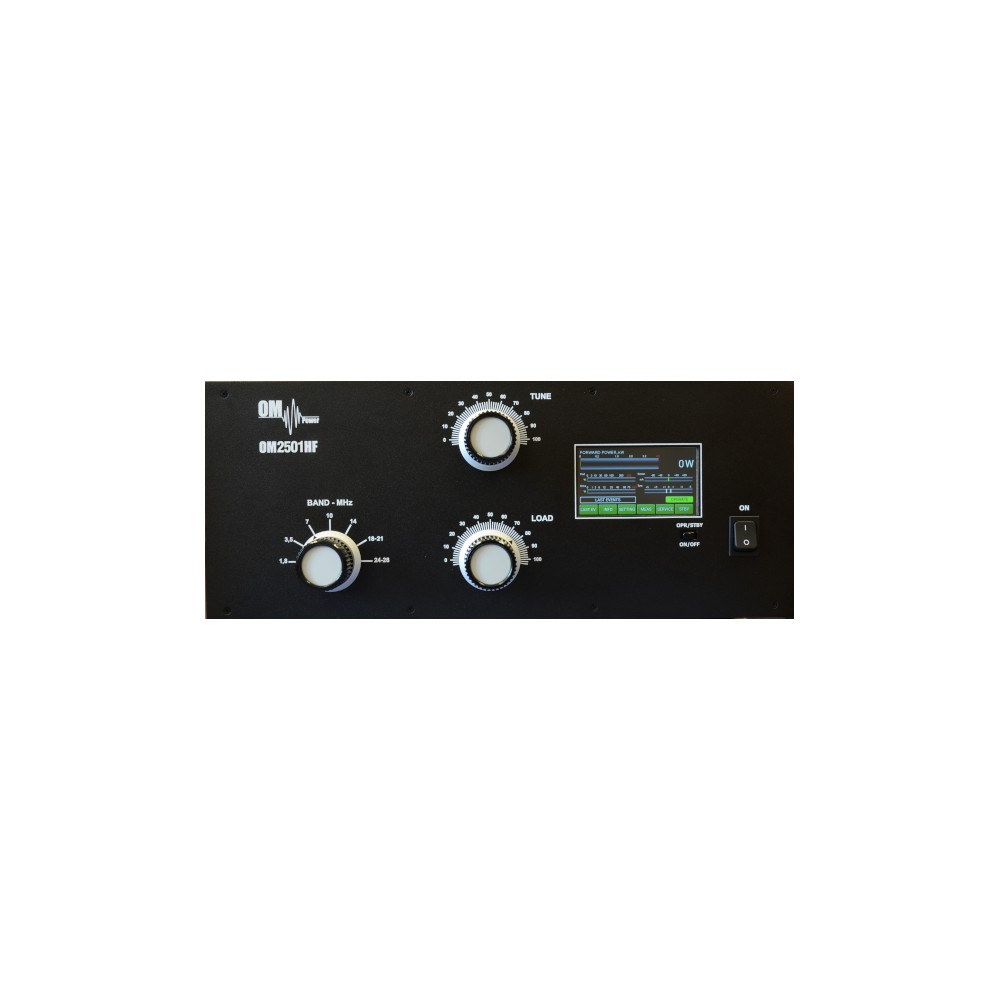

Amplificador de alta frecuencia OM power OM 2501 HF 1,8 - 30 Mhz

amplificador hf om power OM 2501 HF 1.8 - 30 Mhz,

Descripción general del amplificador OM2501HF

El amplificador lineal OM2501HF es un sintonizador manual diseñado para todas las bandas de aficionados de onda corta de 1,8 a 29 MHz (incluido WARC) y todos los modos. Cuenta con una sola pieza de tetrodo cerámico FU728F o GU84B.

Especificaciones técnicas:

Cobertura de frecuencia: Bandas de aficionados de 1,8 a 29,7 MHz, incluida la CAMR

Potencia de salida: 2500W en SSB y CW en bandas HF,

2000W en RTTY, AM y FM

Potencia de entrada: Normalmente, de 30 a 60 W para una potencia de salida máxima

Impedancia de entrada: 50 ohmios, VSWR < 1,5: 1

Ganancia de potencia: 17 dB

Impedancia de salida: 50 ohmios no balanceados

ROE de salida máxima: 3:1

Protección ROE: Cambio automático a STBY, cuando la potencia reflejada es igual o superior a 350 W

Distorsión de intermodulación: -32 dB por debajo de la salida nominal

Supresión armónica: <-50 dBc

Tubos: 1 tetrodo cerámico FU728F o GU84B

Enfriador: Ventilador centrífugo + Ventilador axial

Fuente de alimentación: voltajes conmutables: 220/230/240 V para 50 Hz o 230/240/250 V para 60 Hz

(u otros voltajes primarios, por ejemplo, 200 V 50/60 Hz para Japón)

Transformadores: 2 unidades de transformador toroidal de 2 kVA

Dimensiones: 485 x 200 x 455 mm (ancho x alto x fondo)

Peso: 40 kg

Circuitos de protección: - VSWR demasiado alto

  - Corriente del ánodo demasiado alta

  - Error de tensión del ánodo

  - Pantalla actual demasiado alta

  - Error de voltaje de pantalla

  - Corriente de red demasiado alta

  - Error de tensión de red

  - Error de voltaje de calefacción

  - Error de sintonización de PA

  - Temperatura demasiado alta

  - Arranque suave para proteger los fusibles

  - "Cerradura de encendido" con amplificador abierto

Indicaciones: Pantalla táctil a color de 4,3".

Características: Alto nivel de protección

  Memoria para fallos y avisos, fácil mantenimiento

  Configuración automática de la corriente del ánodo (BIAS): no es necesario ajustar manualmente después de cambiar los tubos

  Tres modos de funcionamiento programables del ventilador axial

  Operación QSK completa

  Muchos parámetros operativos para ver
