OM 6BPF Filtre de passe-bas

Out-of-Stock

€682.02

Tax included

No review at the moment

Have a question?

{

Le filtre de pass de bande OM6BPF est conçu pour toutes les bandes amateurs à ondes courtes de 1,8 à 29 MHz (bandes Warc exclusives) pour 200 W de puissance. {

{

Spécification:

{
Couverture de fréquence: bandes amateurs 1.8 - 29,7 MHz Warc exclusif {

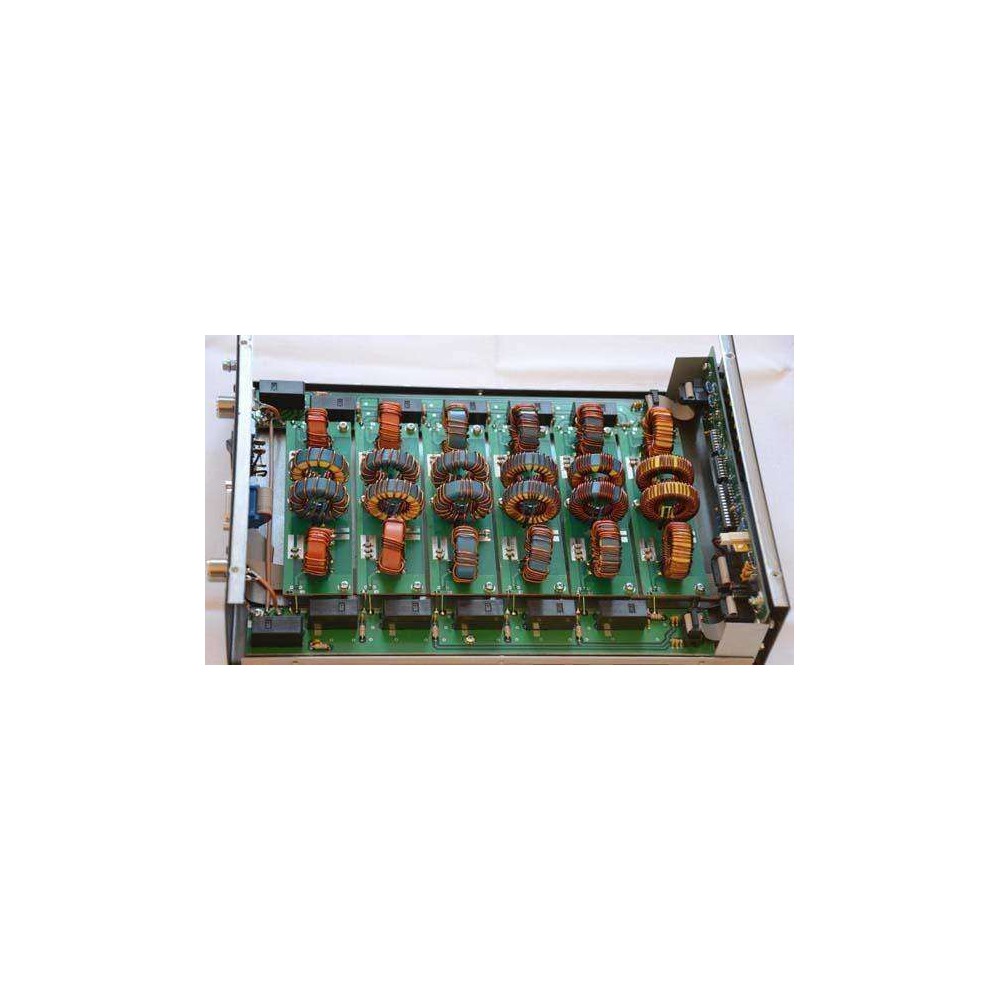

Design: 3 filtres de résonance {
Évaluation de puissance: 200 W en SSB, CW, RTTY, AM et FM {
Empêcher: 50 ohm {
SWR: Moins de 1,2: 1 à travers la bande {
Impédance de sortie: 50 ohm déséquilibré {
Perte d'insertion: une perte d'insertion très faible deux à High - Q Capitors, à la main pour des performances maximales {
Méthodes de contrôle: Automatique avec Yaesu, ICOM, élu, OM Power Amplificateurs automatiques, Banddecoder par exemple Microham Devices {
Alimentation: Bethaeen externe +12 V à 15 V {
Indicateurs LED: Mode automatique {
Indications de bande {
Mode de contournement {
Paramètres: 210 x 75 x 320 mm (largeur x hauteur x profondeur) {
Poids: 2,3 kg

{

Mesuré la bande typique à la bande de la bande
MHz	Max. Perte (db)	Max. SWR	Perte minimale de bande transversale (db)
1.8	0,25	1.1	3,5 MHz 2 Td>	7 MHz	14 MHz	21mhz	28MHz
2.0	0,25	1.1	47	70	60	53	70
3.5	0,25	1.1	1,85 MHz	7 MHz	14 MHz	21mhz	28mhz
3.8	0,25	1.1	42	46	60	55	50
7.0	0,3	1.15	1,85 MHz	3,5 MHz 2 Td>	14.mhz	21mhz	28MHz
7.3	0,3	1.15	66	46	70	55	47
14.0	0,3	1.15	1,85 MHz	3,5 MHz 2 Td> {	7 MHz	21 MHz	28 MHz
14.4	0,3	1.15	80	62	41	38	60
21.0	0,4	1.2	1,85 MHz	3,5 MHz	7 MHz	14.mhz	28 MHz
21,5	0,4	1.2	75	75	65	35	58
28.0	0,4	1.2	1,85 MHz	3,5 MHz 2 Td>	7 MHz	14.mhz	21 MHz
29.7	0,4	1.2	80	90	70	47	27 {

{

Reference OM 6BPF

Condition New

EAN13 7438641843497

MPN 7438641843497
