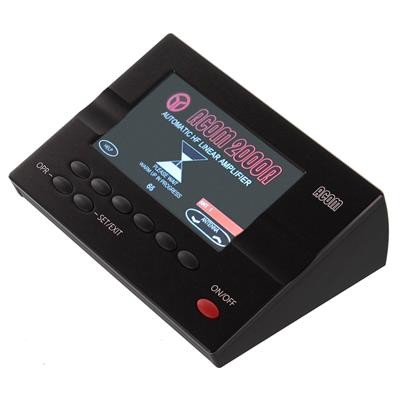

Unidad de control remoto

Sólo la unidad de control remoto (RCU) debe colocarse cerca del operador. La unidad principal se puede instalar hasta a 3 metros de distancia. Las características de la RCU incluyen: estado operativo del amplificador que se muestra en la pantalla LCD, control de todas las funciones, medición y/o monitoreo de los 20 parámetros operativos más importantes, soporte técnico a bordo, recomendaciones de diagnóstico, registro de tiempo de actividad y acceso protegido con contraseña.

El sistema de protección hace que sea realmente difícil dañar el amplificador. La información sobre las 12 últimas intervenciones del sistema de protección se almacena en un INFO BOX para diagnóstico remoto a través de línea telefónica, PC e Internet.

Se puede acceder a todas las funciones desde una PC a través de un puerto serie RS232. Es posible tener una red de estaciones locales con más de un amplificador/antena conectado.

El ACOM 2000A ofrece protección contra condiciones anormales de funcionamiento del tubo (voltajes y corrientes excesivos), voltajes de suministro de energía, sobrecalentamiento, sobreexcitación, flujo de aire de refrigeración insuficiente, arcos de RF internos y externos (en el amplificador, selector de antena, sintonizador o antenas mismas), secuencia de conmutación T/R, conmutación no deseada a expensas del relé de la antena, calidad de adaptación de la antena, potencia reflejada excesiva, datos almacenados, sobrecorriente de encendido y bloqueo de operación. contra la apertura de la cubierta para la seguridad del operador.

• Potencia de salida RF: 1500-2000 W portadora modulada o SSB - sin límites de tiempo. Modos de funcionamiento con potencia de salida RF de portadora constante 1500W RF - sin límites de tiempo con el ventilador auxiliar.
• Cobertura de frecuencia: Todas las bandas de aficionados 1,8-24,5 MHz. 28 MHz solo es posible con modificaciones permitidas a un operador con una licencia regular.
• Cambio de banda/Acorde: acorde inicial en menos de 3 segundos (típico 0,5 seg.).Recuperar la configuración almacenada/cambio de banda toma menos de 0,2 segundos para pasar a un segmento diferente de la misma banda y menos de un segundo para QSY en una banda diferente.
• Memorias de sintonización: no volátiles, hasta 10 antenas diferentes por segmento de frecuencia.
• Potencia del variador: normalmente 50 W para una salida de 1500 W.
• Impedancia de entrada: 50 Ω nominal. VSWR < 1.5:1.
• Desajuste de salida tolerado: hasta 3:1 VSWR (2:1 en 160 m) a plena potencia de salida antes de que intervenga el circuito de protección de alta ROE. Para potencias de salida más bajas, se toleran ROE incluso más altas.
• Armónicos generados: al menos 50 dB por debajo del valor máximo de salida a 1500 W.
• Intermodulación: al menos 35 dB por debajo del valor máximo de salida a 1500 W.
• T/R y codificación para CW: Relé de vacío: posible operar en QSK.
• Válvulas y tipo de circuito: 2 tetrodos 4CX800A/GU74b red resistiva en la red, circuito de salida PI-L con retroalimentación RF negativa. Tensión de pantalla de red regulada.
• ALC: señal negativa, derivada del circuito de red, -11v máx, calibrable desde el panel trasero.
• Full-BK (QSK) posible
• Instrumentación de medida: equipo completo. La Unidad de Control Remoto permite monitorear todos los parámetros operativos del amplificador.
• Protecciones: Limitaciones de corriente de red y blindaje, transitorio de encendido (circuito de arranque suave incluido), intervención en caso de exceso de potencia reflejada, para arcos RF, acceso a protecciones protegible con contraseña, corrección de la secuencia T/R, sobrecalentamiento excesivo, enclavamiento en la cubierta y palanca en el circuito AT.
• Diagnóstico de fallas: pantalla de la unidad de control remoto y varios LED más un "cuadro de información" para los últimos 12 eventos de falla. interfaz de PC (RS-232), Mayor posibilidad de diagnóstico remoto vía línea telefónica.
• Enfriamiento: Aire forzado. Ventilador con aislamiento de goma.
• Transformador: 3,5 kVA con devanado plano y núcleo ferromagnético Unisil-H.
• Requisitos de la red de alimentación de CA: 100/120/200/220/240 VCA nominal, 50-60 Hz. 3500VA monofásico a máxima potencia.
• Dimensiones físicas:
  • Unidad de RF: 440 ancho x 180 alto x 450 profundidad mm
  • 135 ancho x 25 alto x 170 profundidad mm
  • Se envía en dos cajas de cartón con un peso total de 36kg. Transformador extraíble (Plug in) para facilitar el transporte y envío.
  • No se necesita control en la unidad de RF excepto ON/OFF. La unidad de RF se puede colocar hasta 3 metros (10 m con el kit opcional) de la RCU.
