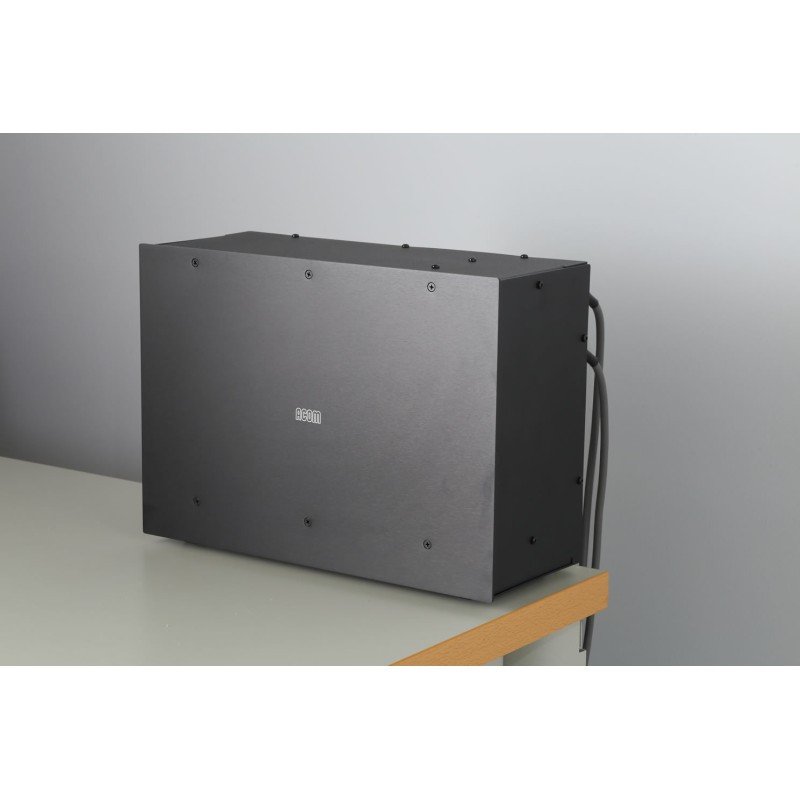

Sintonizador automático Acom A04AT

Write a review

1.089,00 €

Sintonizador de antena remoto: menos pérdidas en la línea de alimentación. Diseñado para instalación en un cobertizo, debajo de un cobertizo o abierto (consulte las opciones del kit de montaje). Puede estar a una distancia de hasta 100 m (330 pies) del amplificador.

Se alimenta y controla directamente desde los amplificadores ACF de estado sólido HF+6 m solo a través del cable de salida de RF del amplificador; no hay necesidad de cables de alimentación o control entre la cabina y el sintonizador.

Proporciona conmutación de antena automática o manual y adaptación automática de impedancia de antena a amplificadores ACF de estado sólido HF+6 m, controlados completamente desde el panel frontal del amplificador y el transceptor CAT.

Protege el transceptor y el amplificador contra un desajuste excesivo de impedancia durante el proceso de sintonización.

Funciona con dos tipos de ajuste: ajuste completo (ciclo de coincidencia básico) y ajuste rápido (recuperación de patrones de ajuste del usuario de la memoria no volátil).

La configuración completa es 100 % automatizada; sin embargo, solo el operador inicia un ciclo. Las sintonías del usuario registran automáticamente los cambios de antena y frecuencia durante el funcionamiento del amplificador y del transceptor.

Están disponibles cuatro tipos de antena típicos: frecuencias regulares, nítidas, anchas y fijas, para que el operador pueda adaptar el ancho del segmento de frecuencia al ancho de banda de la antena específica; El modo BYPASS también está disponible.

Las antenas aparecen con un número, tipo y nombre editables por el usuario en la pantalla Amplificadores de estado sólido ACOM.

Disponibilidad de sintonización presentada mediante una escala gráfica en la pantalla de los amplificadores de estado sólido ACOM.

Hay mucha información sobre la antena y el sintonizador disponible en la pantalla del amplificador de estado sólido ACOM: menú SERVICIO ATU, MEDICIÓN ATU, VER / BORRAR SINTONIZACIONES ATU, Función de estimación de recursos, etc.

Puedes configurar la advertencia de "edad" para que te avise cuando intentes utilizar una melodía desactualizada.

El usuario puede almacenar todas las afinaciones de la memoria no volátil en un archivo de computadora y cargar archivos previamente almacenados en la memoria no volátil ACOM 04AT a través del puerto RS232 del amplificador de estado sólido ACOM.

Protecciones: voltaje PS, polaridad inversa de PS, voltaje RF excesivo, corriente RF o potencia reflejada en las salidas de la antena, potencia de sintonización excesiva, potencia de entrada excesiva, conmutación en caliente de relés, sobrecalentamiento, etc.

Protegido contra la formación de electricidad estática en las antenas mediante resistencias de purga y contra rayos cercanos mediante un pararrayos de descarga de gas; las antenas no utilizadas se conectan directamente a tierra durante el funcionamiento y todas las antenas se conectan a tierra cuando se apaga el ACOM 04AT.

Cobertura de frecuencia: 1,8 a 30 MHz y 50 a 54 MHz, de forma continua (30 a 50 MHz bajo pedido).

Capacidad de adaptación de impedancia de antena: todas las impedancias con 50 Ohm-SWR entre 1: 1 y 3: 1; (Para algunas coincidencias de impedancia ROE más altas, también puede ver las limitaciones de potencia a continuación).

Potencia de entrada de RF máxima permitida, promedio o continua (sin limitaciones de modo, entre paréntesis - PEP):* (cuando el ajuste es posible para ROE superior a 3:1)

Rem: No se permite la operación en SWR superior a 10:1, aunque en algunos casos es posible hacer coincidencias.

Características de entrada RF:
