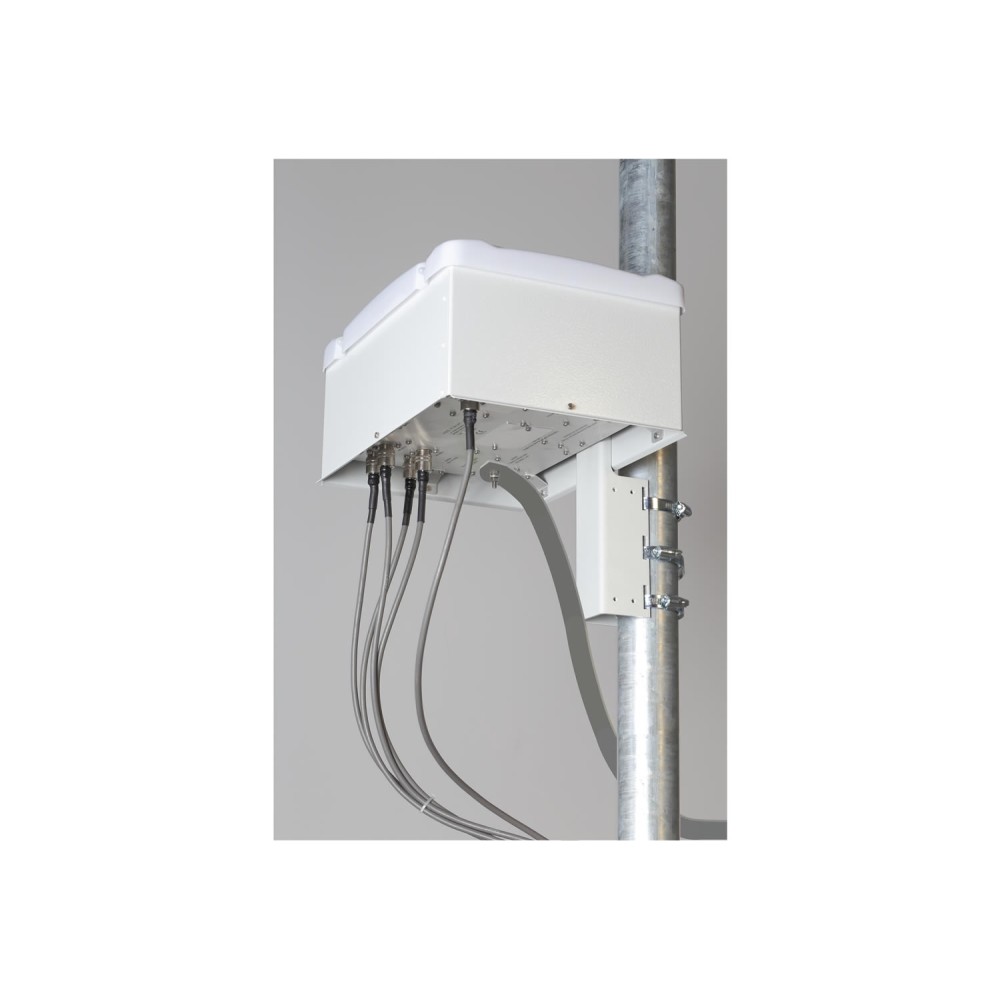

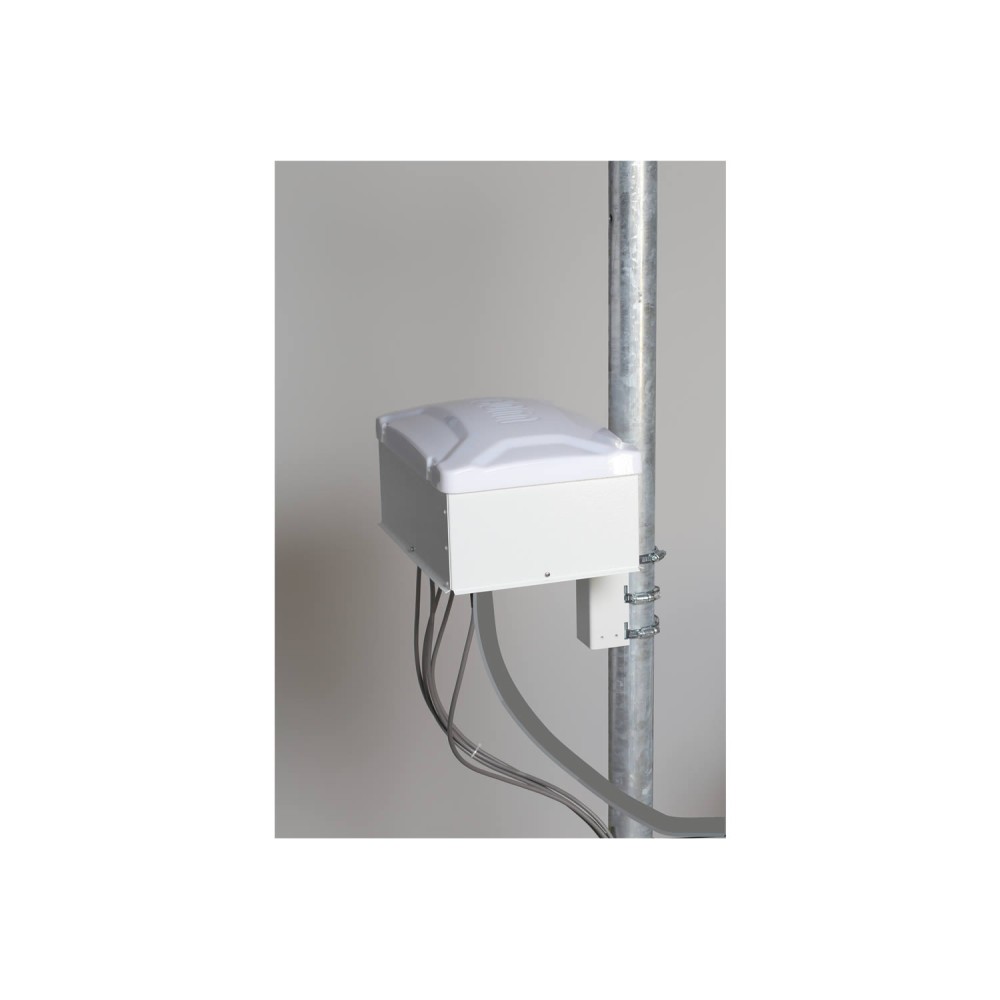

Tuner d'antenne à distance - moins de pertes dans la ligne d'alimentation. Conçu pour une installation dans un cabanon, sous un cabanon ou ouvert (voir options du kit de montage). Il peut être espacé jusqu'à 100 m (330 pieds) de l'amplificateur.
Alimenté et contrôlé directement à partir des amplificateurs ACF à semi-conducteurs HF+6 m uniquement via le câble de sortie RF de l'amplificateur - aucun câble d'alimentation ou de commande n'est nécessaire entre le boîtier et le tuner.
Fournit une commutation d'antenne automatique ou manuelle et une adaptation automatique de l'impédance d'antenne aux amplificateurs ACF à semi-conducteurs HF+6 m, entièrement contrôlée depuis le panneau avant de l'amplificateur et l'émetteur-récepteur CAT.
Protège l'émetteur-récepteur et l'amplificateur d'une inadéquation d'impédance excessive pendant le processus de réglage.
Fonctionne avec deux types de réglage : le réglage complet (cycle de correspondance de base) et le réglage rapide (récupération des modèles de réglage utilisateur à partir de la mémoire non volatile.
La configuration complète est 100 % automatisée, cependant un cycle n'est démarré que par l'opérateur. Les réglages utilisateur enregistrent automatiquement les changements d'antenne et de fréquence pendant le fonctionnement de l'amplificateur et de l'émetteur-récepteur.
Quatre types d'antennes typiques : des fréquences régulières, nettes, larges et fixes sont disponibles, afin que l'opérateur puisse adapter la largeur du segment de fréquence à la bande passante de l'antenne spécifique ; Le mode BYPASS est également disponible.
Les antennes apparaissent avec un numéro, un type et un nom modifiables par l'utilisateur sur l'écran des amplificateurs à semi-conducteurs ACOM.
Disponibilité des réglages présentée par une échelle graphique sur l'écran des amplificateurs à semi-conducteurs ACOM.
Il y a beaucoup d'informations sur l'antenne et le tuner disponibles sur l'écran de l'amplificateur à semi-conducteurs ACOM : menu ATU SERVICE, ATU MEASURE, ATU TUNINGS WATCH / DELETE, Resource Estimation Function etc.
Vous pouvez définir l'avertissement « âge » pour vous alerter lorsque vous essayez d'utiliser une mélodie obsolète.
L'utilisateur peut stocker tous les réglages de la mémoire non volatile dans un fichier informatique et charger les fichiers précédemment stockés dans la mémoire non volatile de l'ACOM 04AT via le port RS232 de l'amplificateur à semi-conducteurs ACOM.
Protections : tension PS, inversion de polarité PS, tension RF excessive, courant RF ou puissance réfléchie sur les sorties d'antenne, puissance de réglage excessive, puissance d'entrée excessive, commutation à chaud des relais, surchauffe, etc.
Protégé contre la formation d'électricité statique dans les antennes par des résistances de fuite et contre la foudre à proximité par un parafoudre à décharge de gaz ; les antennes inutilisées sont directement mises à la terre pendant le fonctionnement, et toutes les antennes sont mises à la terre lorsque l'ACOM 04AT est éteint.
Couverture de fréquence : 1,8 à 30 MHz et 50 à 54 MHz, en continu (30 à 50 MHz sur demande).
Capacité d'adaptation d'impédance d'antenne : toutes les impédances avec 50 Ohm-SWR entre 1 : 1 et 3 : 1 ; (Pour certaines correspondances d'impédance SWR plus élevées, vous pouvez également consulter les limitations de puissance ci-dessous).
Puissance d'entrée RF maximale autorisée, moyenne ou continue (aucune limitation de mode, entre parenthèses - PEP :* (lorsque le réglage est possible pour un SWR supérieur à 3:1)
Rem : Le fonctionnement sur un SWR supérieur à 10 : 1 n'est pas autorisé, bien que la correspondance soit possible dans certains cas.
Caractéristiques d'entrée RF :
ACOM-04AT_
