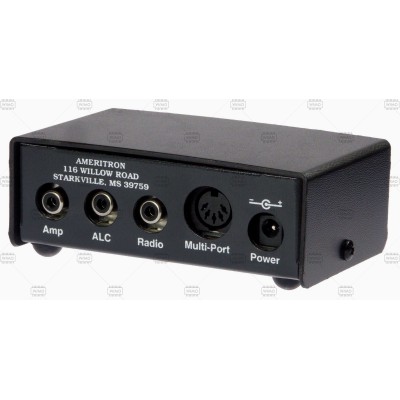

Grande interface linéaire PTT ARB-704

Chaque émetteur-récepteur a une sortie de codage pour un amplificateur, mais toutes ces sorties ne peuvent pas coder les hautes tensions ou les courants d'un amplificateur.  Les tensions élevées ou les pics de tension peuvent détruire la phase de codage de l'émetteur-récepteur.  Pour éviter cela, un relais de tampon supplémentaire est utilisé comme l'ARB-704. {

{ Le grand ARB-704 est un tampon de codage semi-conducteur pour contrôler la ligne PTT de presque tous les amplificateurs.  { gère des tensions jusqu'à 200 V et des courants jusqu'à 300 mA.  Cela couvre presque tous les amplificateurs de puissance disponibles sur le marché aujourd'hui.  La tension au minimum de l'amplificateur peut être positive ou générative ou même env.  { Le tampon de tampon de clé contre la Terre, fonctionne absolument sans bruit et est assez rapide pour gérer le keying QSK sans modifier la forme de l'impulsion du bouton. {

L'entrée peut être configurée par des ponts internes pour différents niveaux de tension, positifs ou négatifs.  { Cela rend l'ARB-704 utilisable avec presque tous les émetteurs-récepteurs.  { Le courant d'entrée est inférieur à 1 mA.  Les sorties de codage très sensibles sont similaires à celles de l'IC-706 peuvent être gérées.

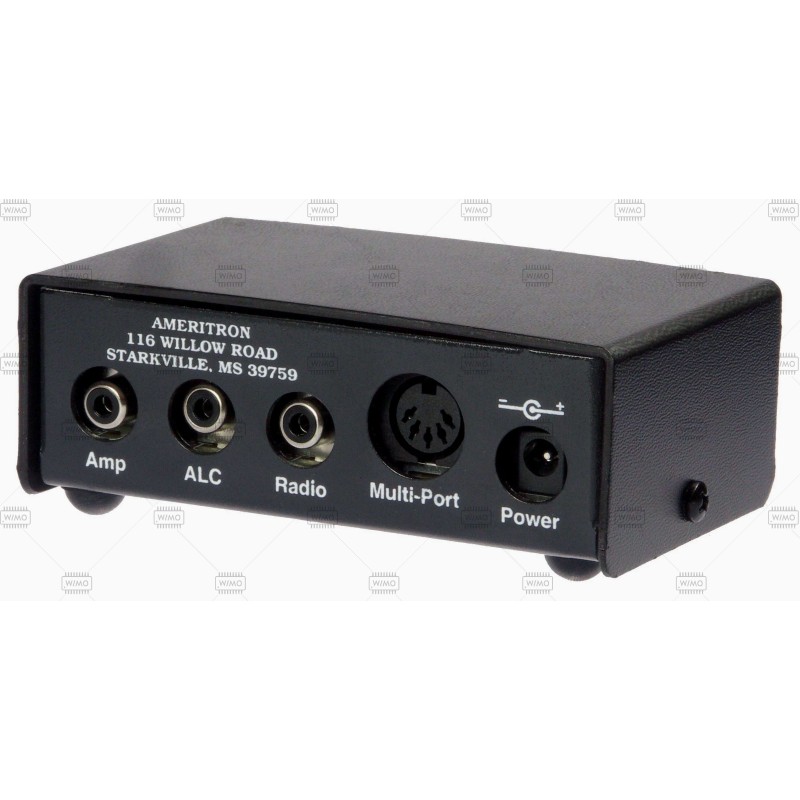

L'appareil est équipé des deux sockets RCA (CINCH) et une prise DIN à 5 broches pour les câbles prêts (voir ci-dessous).  Les prises RCA sont utilisées avec un câble RCA standard pour PTT de TRX à ARB-704 et jusqu'à l'amplificateur.  Si vous utilisez ALC, ces connexions Bypassano ARB-704, TRX et PA sont connectées directement à l'ALC.

wimo propose le ready-film pour les transformateurs.  Ces câbles utilisent dans la plupart des cas les comptes à l'arrière de la radio.  L'ARB-704 doit être alimenté de 9 à 18 V cc, un câble CC séparé est fourni.  Certains câbles prêts à l'emploi absorbent le régime directement de l'émetteur-récepteur.
