Amplitec 4 Commutatore coassiale controllo via PC o manuale

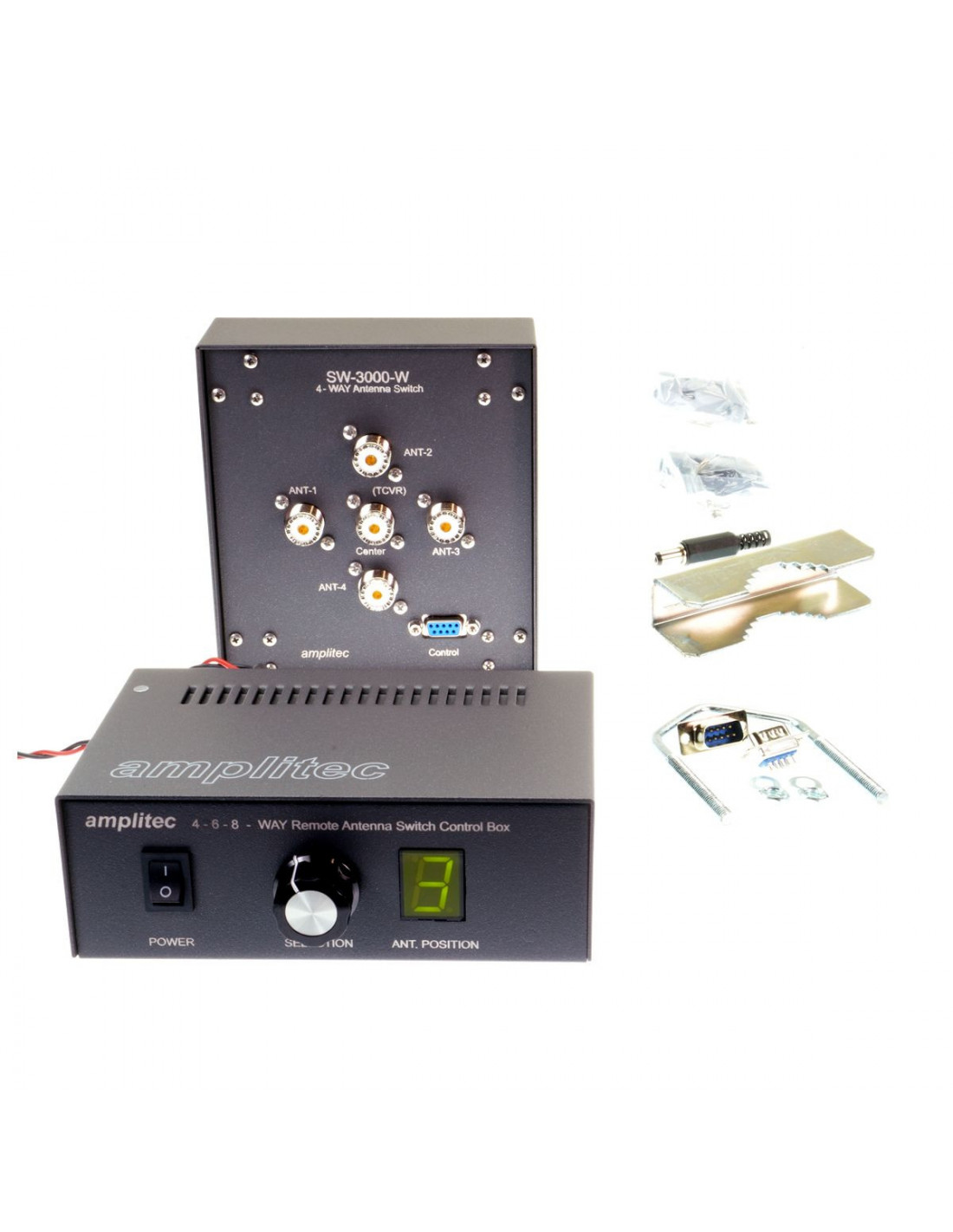

Amplitec 4 Commutatore coassiale controllo via PC o manuale Un display LED a 7 segmenti di facile lettura fornisce in ogni momento informazioni sull'uscita attualmente commutata.

Il cavo dell'antenna e il cavo coassiale della stazione sono riuniti nel "commutatore" vero e proprio. Questa scatola separata può essere collocata lontano dall'area di lavoro, ad esempio in soffitta o in una stanza adiacente. In questo modo si riduce notevolmente l'ingombro dei cavi nella baracca. Il controller e l'interruttore sono collegati tra loro con un cavo di controllo di qualsiasi lunghezza (non incluso). A tale scopo, su entrambi gli alloggiamenti sono disponibili prese Sub-D a 9 pin e vengono fornite le spine necessarie.

L'alimentazione di 12 V CC viene fornita direttamente tramite la presa a pin cava dell'unità di controllo; la fornitura comprende anche un cavo di alimentazione adatto.

Potenza massima di trasmissione:

• 100 kHz - 30 MHz: 3000 Watt
• 50 MHz: 2000 watt
• 70 MHz: 1000 watt

Il cavo di comando appropriato per il collegamento dell'unità di controllo e dell'interruttore è riportato di seguito.
