ARS USB Universal Rotator Interface pour la plupart des rotors

Interface ARS-USB Universal Rotator

• {
• Contrôle des rotateurs avec USB {
• Deux modèles pour azimut uniquement et azimut / élévation disponible {
• utilisable avec presque tous les rotateurs {
• utilisable avec presque tous les logiciels {
• pour tous les systèmes OperainD qui prennent en charge USB (Windows XP, Vista, Win7 (32 / 64BIT), Mac OS X, Linux) {
• L'affichage LC affiche la position et l'état {
• Clés de contrôle pour un contrôle manuel facile

L'interface rotateur ARS-USB Fonctionnement contrôlé par ordinateur ARS-USB d'un rotateur d'antenne. L'interface est connectée à l'ordinateur avec un seul câble USB (inclus). Les pilotes (inclus) ont simulé sur le port série viruel (port COM) qui peut être utilisé avec presque tous les logiciels de suivi ou de concours de satellite.

Deux à la conception flexible du matériel d'interface, l'ARS-USB peut être utilisé avec presque tous les rotateurs. Les rotateurs avec et avec frein sont pris en charge. L'interface ARS-USB concerne les rotateurs d'azimut uniquement, le modèle ARS-USB-EL est utilisé pour les rotateurs d'azimut / élévation (rotateurs satellites). La connexion du câble de l'unité de commande des rotateurs à l'interface doit être effectuée par l'utilisateur. Cela nécessite la connexion de tous les signaux requis (gauche / droite, haut / bas, position et terre) de l'unité de commande à l'interface ARS-USB. L'interface a des bornes à vis pour une installation facile du câble.

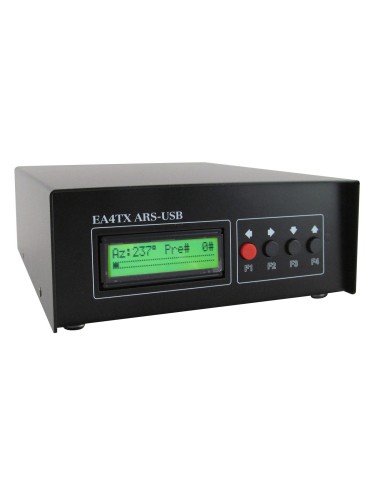

L'interface ARS-USB est disponible dans une enceinte en métal solide. Un LC Dicplay sur le front affiche la position actuelle et d'autres informations sur le statut. Avec 2 boutons (ARS-USB) ou 4 (ARS-USB-El), l'azimut et la position d'élévation peuvent être contrôlés de manualité. L'interface ARS-USB utilise un microcontrôleur qui peut être chargé des mises à jour du programme via le câble USB si nécessaire.

Le pilote USB installe un port série virtuel (simulé) (port com) sur l'ordinateur. Cette méthode de contrôle dans Rotator est utilisée par presque tous les logiciels de vente sur le marché, qu'il s'agisse d'un logiciel de suivi des satellites ou de programmes de concours. Le protocole (les commandes) utilisé par l'ARS-USB est le même que celui utilisé par Yaesu, de sorte que tout programme prenant en charge les rotateurs Yaesu peut être utilisé avec l'ARS-USB. Mais l'interface peut également être contrôlée en émettant des commandes avec un programme de terminal simple comme HypeterTerm. Ceci est très utile pour les tests et l'étalonnage. Avant d'utiliser l'interface, il doit être calibré au rotateur.

Le logiciel ARSVCOM inclus (pour Windows) allade un contrôle d'ordinateur indépendamment de tout autre programme satellite ou concours. Ce logiciel est également utilisé pour l'étalonnage. Le programme ARSVCOM peut être utilisé en même temps qu'un autre programme de contrôle des rotateurs.

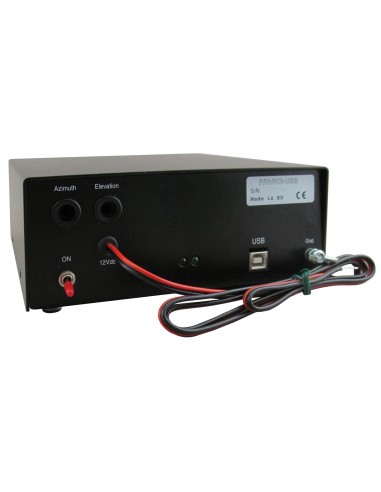

L'alimentation de l'interface n'est pas effectuée par USB, mais nécessite une alimentation 12VDC externe. La consommation d'énergie atterrit. 100 à 130mA. Un câble CC à fin à fin est inclus, ainsi qu'un câble USB. La ROM CD d'accompagnement contient le manuel anglais et le logiciel ARSVCOM.
