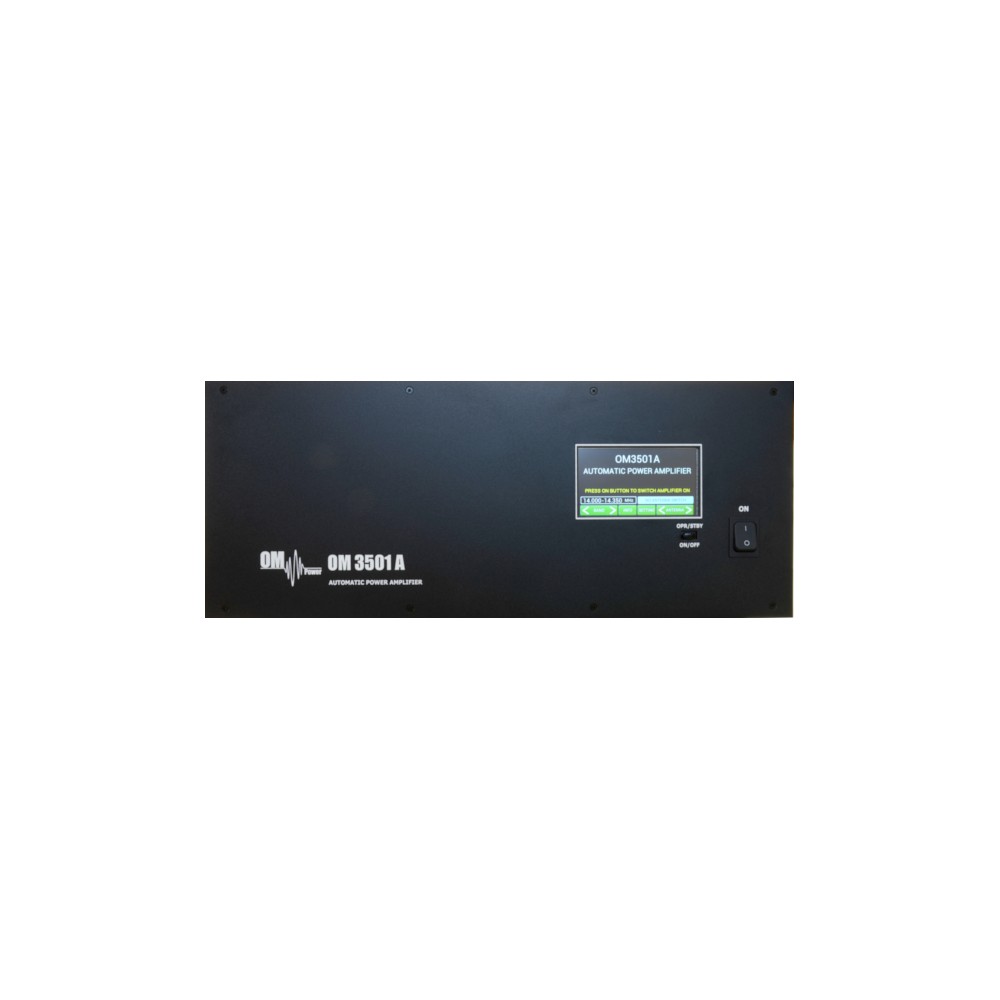

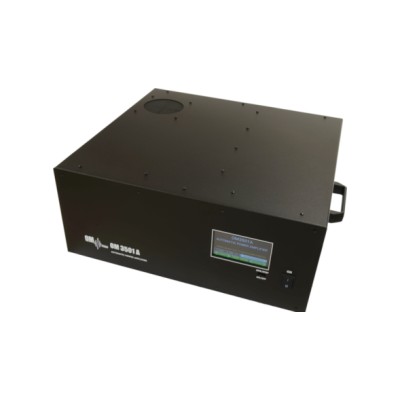

OM Power OM3501A amplificateur à tube linéaire automatique 3500 watts

Description générale et avantages de l'amplificateur OM3501A

L'amplificateur linéaire automatique OM3501A est conçu pour toutes les bandes amateurs ondes courtes de 1,8 à 29 MHz (y compris les bandes WARC) et tous les modes. Il comporte un morceau de tétrode en céramique GU78B.

Les avantages de l'OM3501A :

Compatibilité totale avec TRXs-CAT

- J'ARRIVE

- YAESU

- ÉLECTRAFT

- Ten-Tec Orion

-Kenwood

 - Protocole d'émission-réception Icom via des appareils microHAM - Sortie CI-V (MK II, MK2R, MK2R+, etc.)

- Série Flex Radio 6xxx

 -Anan Labs Apache

Bande sensible RF et commutation de fréquence, à utiliser avec des radios sans CAT

Commutation automatique entre les bandes

Réglage automatique de la bande en fonction des segments

Commutation automatique du filtre passe-bande - Sortie BAND DATA compatible avec les radios YAESU (code BCD)

Commutation automatique des commutateurs d'antenne - le nombre maximum d'antennes est de 10, contrôlé par le code de sortie BCD

Contrôle à distance via l'application PC Windows

Spécifications de l'OM3501A :

Couverture de fréquence : bandes amateurs de 1,8 à 29,7 MHz, y compris WARC

Puissance : 3 500 W en SSB et CW sur les bandes HF,

3 000 W en RTTY/FM

Puissance d'entrée :30 à 80 W pour une puissance de sortie maximale

Impédance d'entrée : 50 Ohm, VSWR <1,5 : 1

Gain de puissance : 17 dB

Impédance de sortie : 50 Ohms asymétriques

SWR de sortie maximale : 3 : 1

Protection SWR : passe automatiquement en STBY lorsque la puissance réfléchie est de 350 W ou plus

Distorsion d'intermodulation : meilleure que -32 dBc

Suppression des harmoniques : <-50 dBc

Tube : tétrode en céramique GU78B

Dispositif de refroidissement : ventilateur centrifuge + ventilateur axial

Vitesse de réponse automatique de la mélodie : moins de 0,5 s dans la même BANDE, moins de 2 s si en dehors de la BANDE

Alimentation : tensions commutables - 220/230 / 240V pour 50Hz ou 230/240 / 250V pour 60Hz

(ou autres tensions primaires, par exemple 200 V 50/60 Hz pour le Japon)

Transformateurs : 2 pièces de transformateur toroïdal de 3 kVA

Dimensions : 485 x 200 x 455 mm (largeur x hauteur x profondeur)

Poids : 46 kg

Circuits de protection : - VSWR trop élevé

 - Courant d'anode trop élevé

 - Erreur de tension d'anode

 - Courant d'écran trop élevé

 - Erreur de tension d'écran

 - Courant secteur trop élevé

 - Erreur de tension secteur

 - Erreur de tension de chauffage

 - Mauvais réglage par PA

 - Température trop élevée

 - Démarrage progressif pour protéger les fusibles

 - "Serrure de contact" sur amplificateur ouvert

Indications : écran tactile couleur de 4,3 pouces

Fonctionnalités : haut niveau de protection

 Mémoire des défauts et des avertissements, maintenance facile

 Courant d'anode à réglage automatique (BIAS) – pas besoin de réglage manuel après le remplacement du tube

 Trois modes de fonctionnement programmables du ventilateur axial

 Opération QSK terminée

 De nombreux paramètres de fonctionnement à afficher

 Télécommande - connecteur pour connexion LAN - logiciel de contrôle à distance gratuit

 Prend en charge la commutation ANT externe automatique
