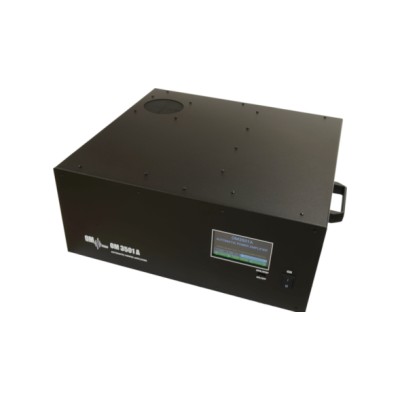

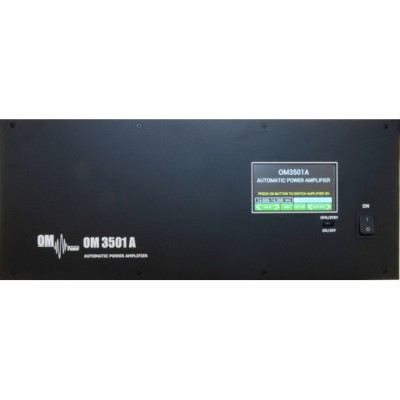

OM Power OM3501A amplificador de válvulas lineal automático 3500 Watt

Descripción general y ventajas del amplificador OM3501A

El amplificador lineal automático OM3501A está diseñado para todas las bandas de aficionados de onda corta de 1,8 a 29 MHz (incluidas las bandas WARC) y todos los modos. Incorpora una pieza de tetrodo cerámico GU78B.

Las ventajas de OM3501A:

Compatibilidad total con TRXs-CAT

- YA VENGO

- YAESU

- ELECRAFT

- Ten-Tec Orión

- Kenwood

- Protocolo de transcepción Icom a través de dispositivos microHAM - Salida CI-V (MK II, MK2R, MK2R+, etc.)

- Flex Radio Serie 6xxx

- Laboratorios Apache Anan

Conmutación de frecuencia y banda sensible de RF, para uso con radios que no tienen CAT

Cambio automático entre bandas

Sintonización automática con la banda en función de segmentos

Cambio automático de filtro de paso de banda - Salida BAND DATA compatible con radios YAESU (código BCD)

Conmutación automática de conmutadores de antena: el número máximo de antenas es 10, controlado por el código de salida BCD

Control remoto a través de la aplicación Windows para PC

OM3501A Especificaciones:

Cobertura de frecuencia: bandas de aficionados 1,8 - 29,7 MHz incluida WARC

Potencia: 3500 W en SSB y CW en bandas HF,

3000W en RTTY/FM

Potencia de entrada:De 30 a 80 W para una potencia de salida máxima

Impedancia de entrada: 50 ohmios, VSWR <1,5: 1

Ganancia de potencia: 17 dB

Impedancia de salida: 50 ohmios desequilibrado

ROE de salida máxima: 3: 1

Protección ROE: cambia automáticamente a STBY cuando la potencia reflejada es de 350 W o más

Distorsión de intermodulación: mejor que -32 dBc

Supresión de armónicos: <-50 dBc

Tubo: tetrodo cerámico GU78B

Dispositivo de refrigeración: ventilador centrífugo + ventilador axial

Velocidad de respuesta de melodía AUTO: menos de 0,5 s dentro de la misma BANDA, menos de 2 s si está fuera de la BANDA

Fuente de alimentación: voltajes conmutables: 220/230/240 V para 50 Hz o 230/240/250 V para 60 Hz

(u otros voltajes primarios, por ejemplo, 200 V 50/60 Hz para Japón)

Transformadores: 2 piezas de transformador toroidal de 3kVA

Dimensiones: 485 x 200 x 455 mm (ancho x alto x fondo)

Peso: 46 kg

Circuitos de protección: - VSWR demasiado alto

 - Corriente del ánodo demasiado alta

 - Error de voltaje del ánodo

 - Pantalla actual demasiado alta

 - Error de voltaje de la pantalla

 - Corriente de red demasiado alta

 - Error de tensión de red

 - Error de tensión de calefacción

 - Sintonización errónea por PA

 - Temperatura demasiado alta

 - Arranque suave para proteger fusibles

 - "bloqueo de encendido" en amplificador abierto

Indicaciones: pantalla táctil en color de 4,3"

Funciones: alto nivel de protección

 Memoria para fallos y avisos, fácil mantenimiento

 Corriente de ánodo de ajuste automático (BIAS): no es necesario realizar un ajuste manual después de sustituir el tubo

 Tres modos de trabajo programables del ventilador axial

 Operación QSK completada

 Muchos parámetros operativos para mostrar

 Mando a distancia - conector para conexión LAN - software de control remoto gratuito

 Admite cambio ANT externo automático
