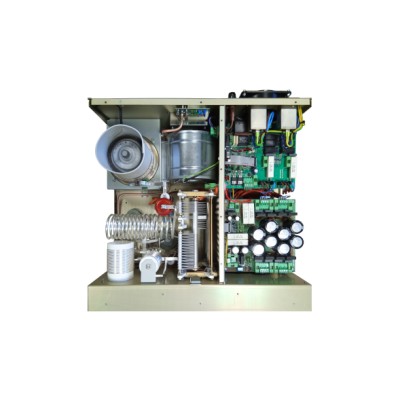

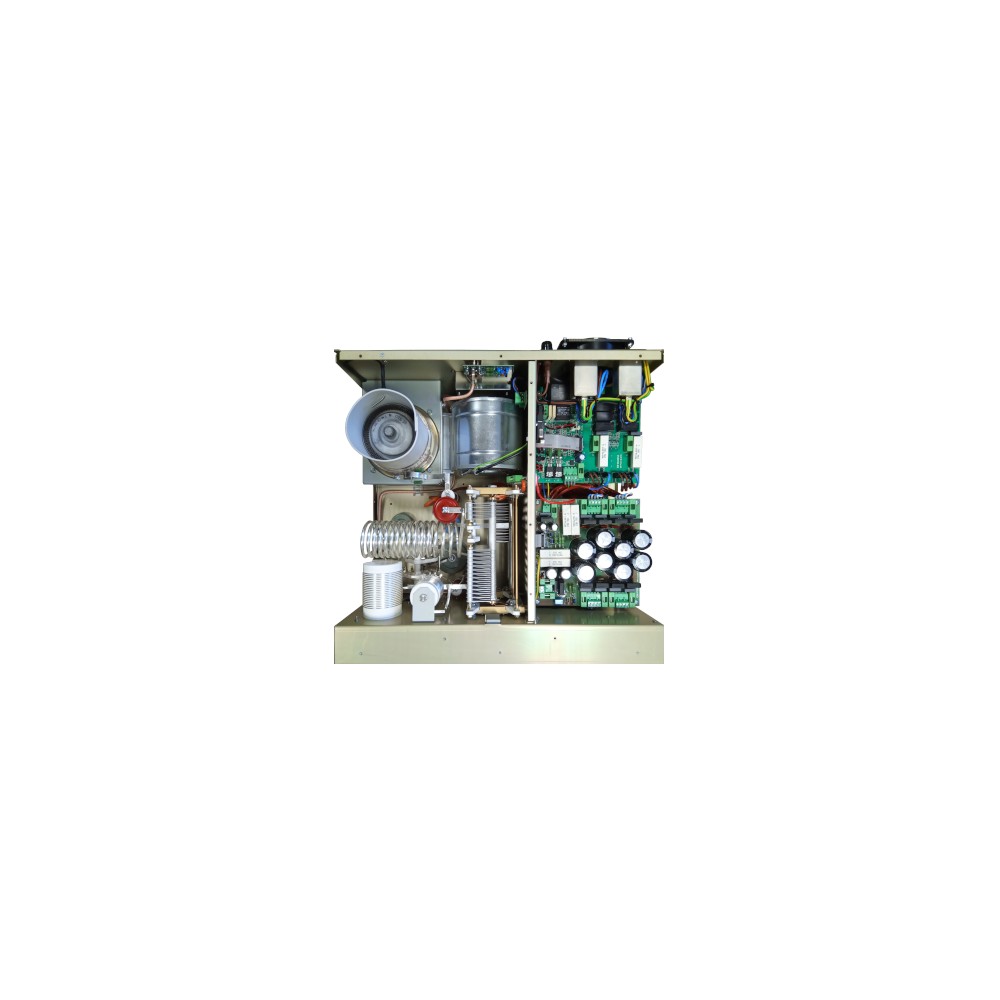

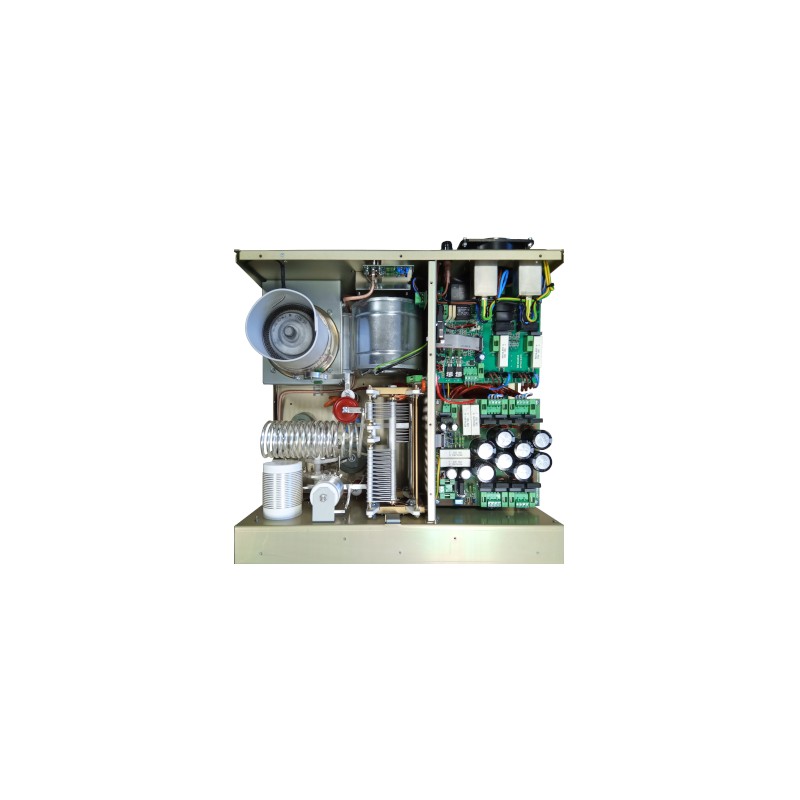

Amplificateur HF de puissance OM OM 2501 HF 1,8 - 30 MHz

Amplificateur HF de puissance OM 2501 HF 1,8 - 30 Mhz,

Description générale de l'amplificateur OM2501HF

L'amplificateur linéaire OM2501HF est un tuner manuel conçu pour toutes les bandes amateurs ondes courtes de 1,8 à 29 MHz (y compris WARC) et tous les modes. Il comporte une seule pièce de tétrode en céramique FU728F ou GU84B.

Spécifications techniques :

Couverture de fréquence : Bandes amateurs 1,8 à 29,7 MHz, y compris WARC

Puissance de sortie : 2 500 W en SSB et CW sur les bandes HF,

2 000 W en RTTY, AM et FM

Puissance d'entrée : Généralement 30 à 60 W pour une puissance de sortie maximale

Impédance d'entrée : 50 Ohm, VSWR < 1,5 : 1

Gain de puissance :  17 dB

Impédance de sortie : 50 Ohms asymétrique

SWR de sortie maximale : 3:1

Protection SWR : Commutation automatique en STBY, lorsque la puissance réfléchie est égale ou supérieure à 350 W

Distorsion d'intermodulation : -32 dB en dessous de la sortie nominale

Suppression des harmoniques : <-50 dBc

Tubes : 1 tétrode céramique FU728F ou GU84B

Refroidisseur : Ventilateur centrifuge + ventilateur axial

Alimentation : tensions commutables - 220/230/240 V pour 50 Hz ou 230/240/250 V pour 60 Hz

(ou autres tensions primaires, par exemple 200 V 50/60 Hz pour le Japon)

Transformateurs : 2 transformateurs toroïdaux de 2 kVA

Dimensions : 485 x 200 x 455 mm (largeur x hauteur x profondeur)

Poids : 40 kg

Circuits de protection : - VSWR trop élevé

  - Courant d'anode trop élevé

  - Erreur de tension d'anode

  - Courant d'écran trop élevé

   – Erreur de tension d'écran

  - Courant secteur trop élevé

  - Erreur de tension secteur

  - Erreur de tension de chauffage

  - Mistuning PA

  - Température trop élevée

  - Démarrage progressif pour protéger les fusibles

  - "Serrure de contact" avec amplificateur ouvert

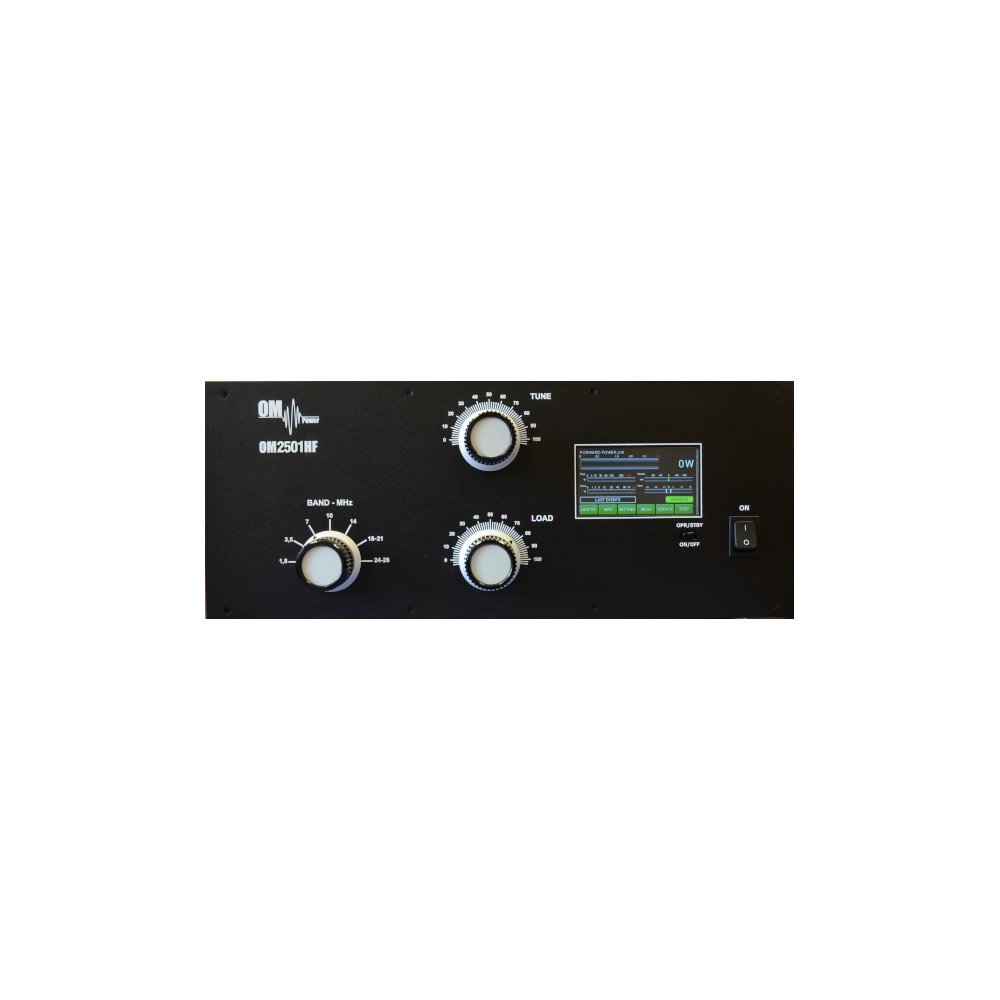

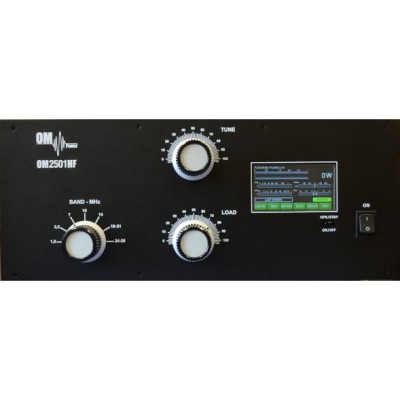

Indications : Écran tactile couleur de 4,3 pouces.

Caractéristiques : Niveau élevé de protection

  Mémoire des défauts et des avertissements, maintenance facile

  Réglage automatique du courant d'anode (BIAS) : pas besoin de réglage manuel après avoir changé de tube

  Trois modes de fonctionnement programmables du ventilateur axial

  Opération QSK terminée

  De nombreux paramètres de fonctionnement à afficher
